2-15 2 ■ 传送装置手动操作 2 5 12 6 7 8 9 11 10 “装置”画面 “传送装置”选项卡 26207-KMG-00 5. [ 左 ]、[ 右 ] 按钮 使电机向左或向右高速转动。 6. [ 低速 左 ]、[ 低速 右 ] 按钮 使电机向左或向右低速转动。 7. [ 出口挡板 ] 按钮 使传出的基板停在出口位置时使用。 8. [ 基板固定夹 ] 按钮 使基板固定夹上升或下降。从下方 ( 基板背面 ) 夹住基板的边缘来…
2-14
2

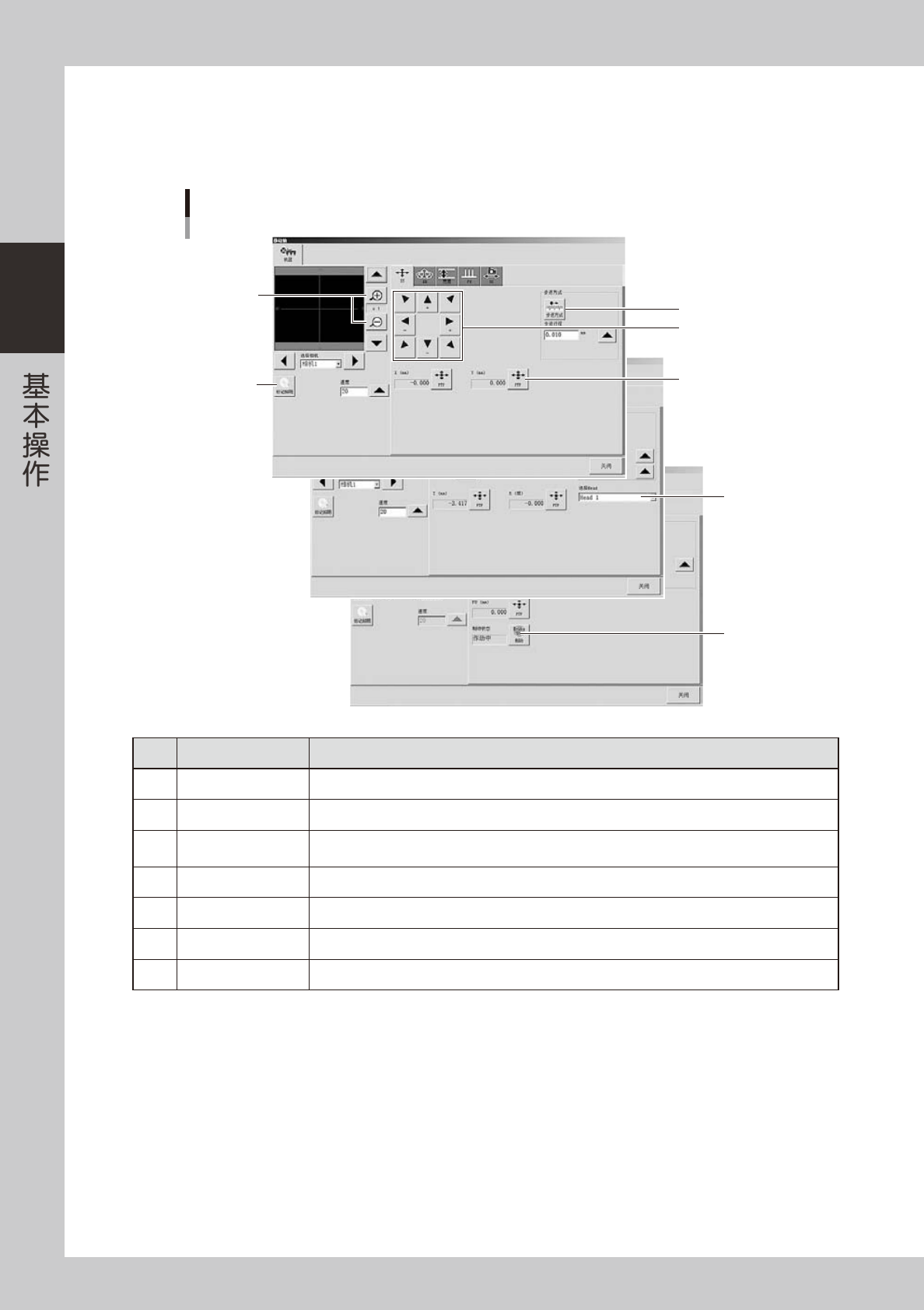

4. [ 移动轴 ] 按钮
用手动操作移动轴时使用。
按 [ 移动轴 ] 按钮后，显示移动轴画面。切换选项卡选择需要移动的轴，使用箭头按钮或按 [PTP] 按钮，输入数值，可以使
选定的轴移到任意的位置。
“移动轴”画面
1
2
3
4
5
6
7
26206-KMG-00
按钮名 功能
1
放大、缩小
(
＋、－
)
放大、缩小图像 (16 倍〜 1/16 倍 )。
2
标记照明 可以手动调节标记照明，不影响数据。
3
步进方式
按 1 次箭头按钮的移动量在步进行程中指定。
［步进方式］按钮被按下时，即使长按箭头按钮，移动速度也不会变快。
4
箭头按钮 按箭头按钮，可以向箭头所示方向移动。
5
PTP 使对象自动移到指定的坐标。
6
选择 Head 选择需要操作的贴装头 ( 仅限 Z 轴、R 轴。R 轴有多个贴装头时同时旋转 )。
7
制动 在紧急停机状态下解除制动时使用 ( 仅限 PU 轴 )。若使伺服使能，制动将自动解除。
2-15
2

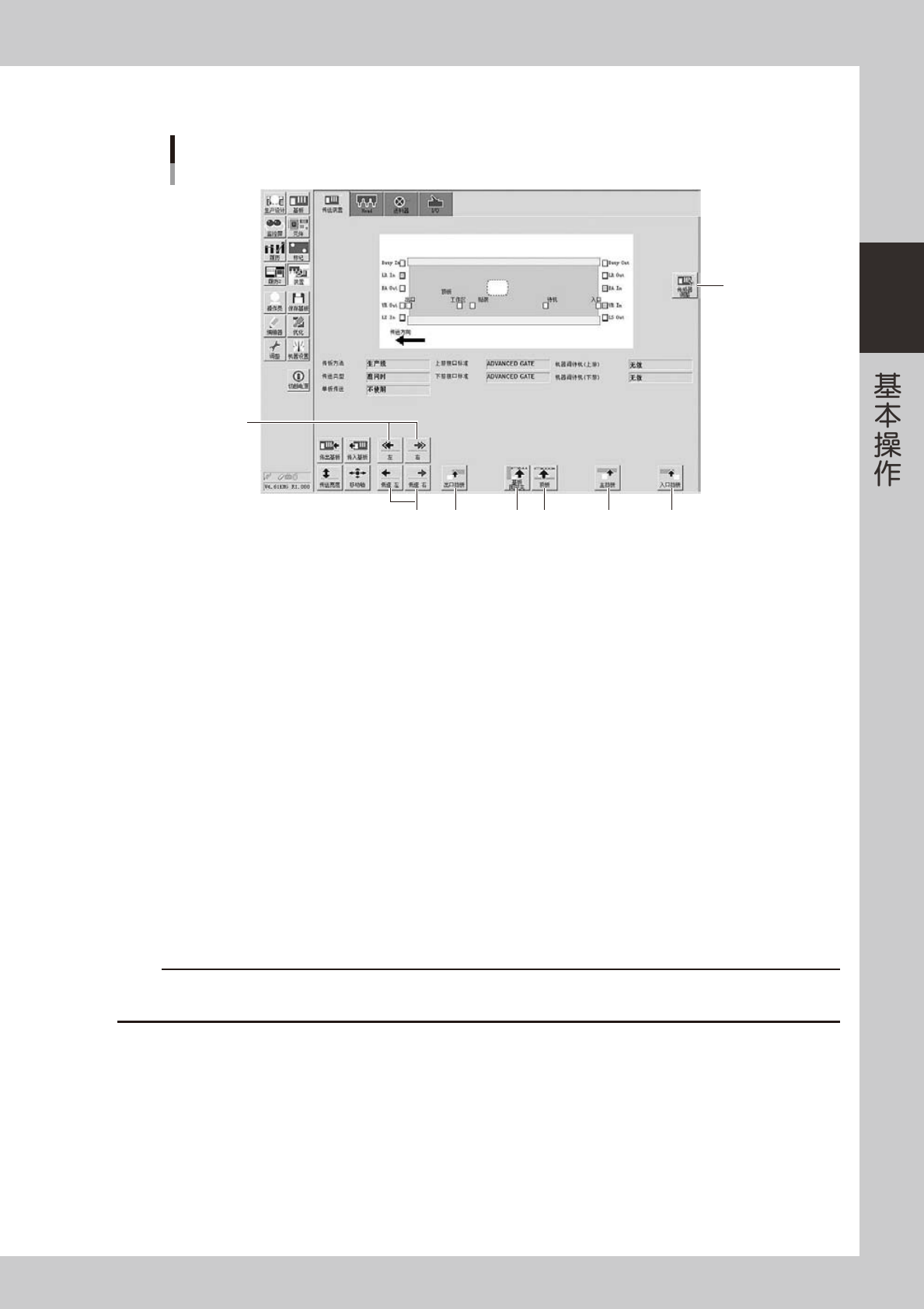

■ 传送装置手动操作 2
5
12
6
7 8 9 1110
“装置”画面
“传送装置”选项卡
26207-KMG-00
5. [ 左 ]、[ 右 ] 按钮
使电机向左或向右高速转动。
6. [ 低速 左 ]、[ 低速 右 ] 按钮
使电机向左或向右低速转动。
7. [ 出口挡板 ] 按钮
使传出的基板停在出口位置时使用。
8. [ 基板固定夹 ] 按钮
使基板固定夹上升或下降。从下方 ( 基板背面 ) 夹住基板的边缘来固定基板。
9. [顶板]按钮
按 [ 顶板 ] 按钮，打开输入基板厚度的画面。输入厚度值并按 [OK] 按钮，顶板上升，从下方 ( 基板背面 ) 固定基板。
10. [ 主挡板 ] 按钮
使主挡板上升或下降。需要使传入传送轨内的基板停在固定位置时使用。
11. [ 入口挡板 ] 按钮
使入口挡板上升或下降。需要使传入的基板停在待机位置时使用。
12. [ 传感器调整 ] 按钮
调整传送部的传感器。通常无需使用，只有传送部的传感器因误感应无法检出基板时才使用。
c
注意
进行传感器调整时，请务必在传送轨上无基板的状态下进行。详细内容，请参照别册《保养手册》的第 3 章“2.3.1 检查传送部传
感器的状态与动作”。
2-16
2

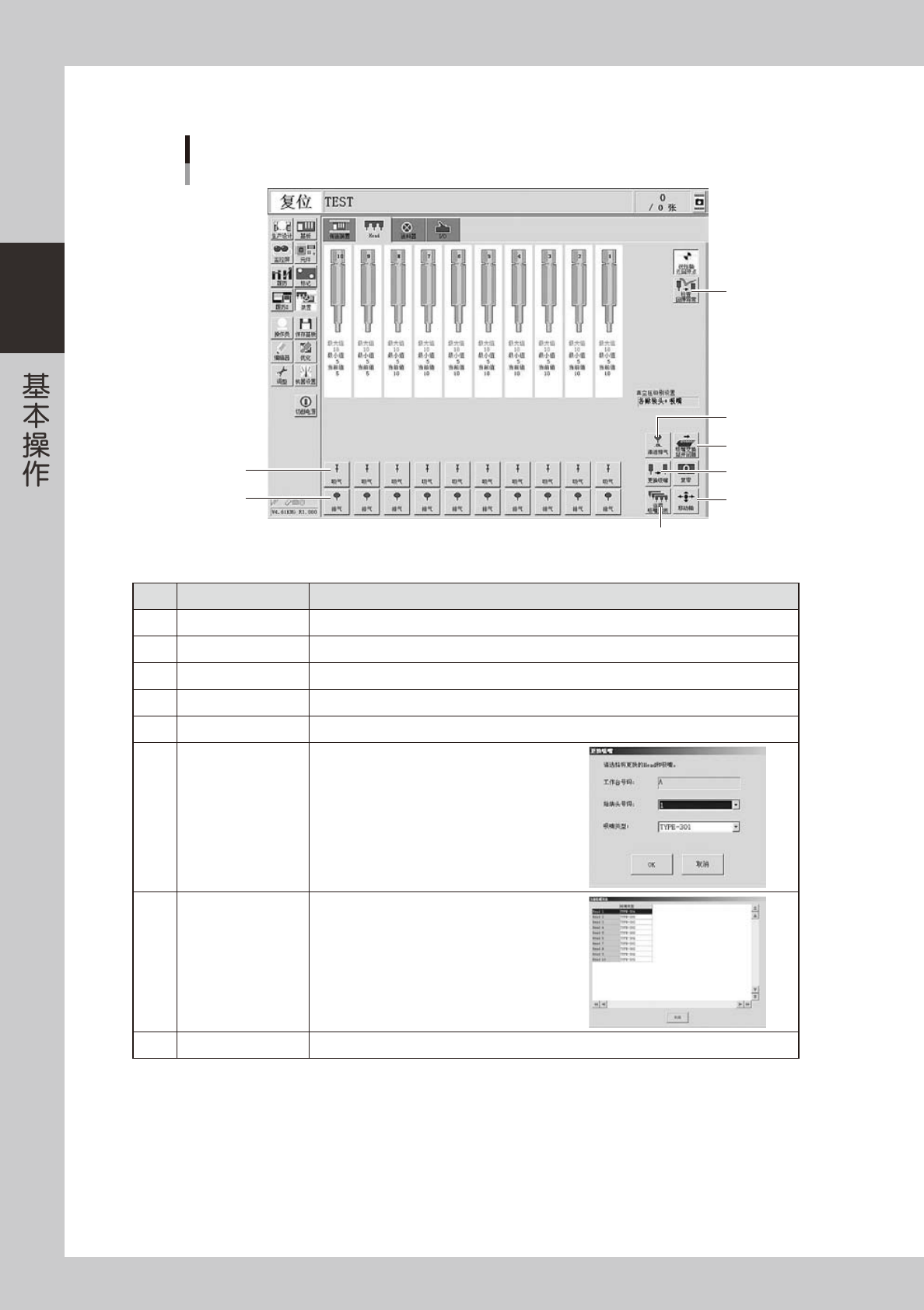

■ 贴装头手动操作画面
“装置”画面
“Head”选项卡、以HM贴装头为例
1
2
5
6
7
8
4
3
26208-KMG-00
按钮名 功能
1
吸气 打开或关闭各贴装头的吸气。
2
排气 打开或关闭各贴装头的排气。
3
检查回弹异常 对带回弹功能的吸嘴检查回弹是否有异常。
4
清洁排气 显示是否进行吸嘴轴排气的确认画面。
5
吸嘴交换站开闭器 打开或关闭吸嘴交换站的开闭器。
6
更换吸嘴
显示“更换吸嘴”对话框，指定贴装头 (
Head)
和吸嘴类型进行吸嘴更换。
7
当前吸嘴列表
显示当前贴装头 (
Head)
上所安装的吸嘴类型
的列表。
8
移动轴 需要移动轴时使用。与“传送装置”的 [ 移动轴 ] 按钮相同。
