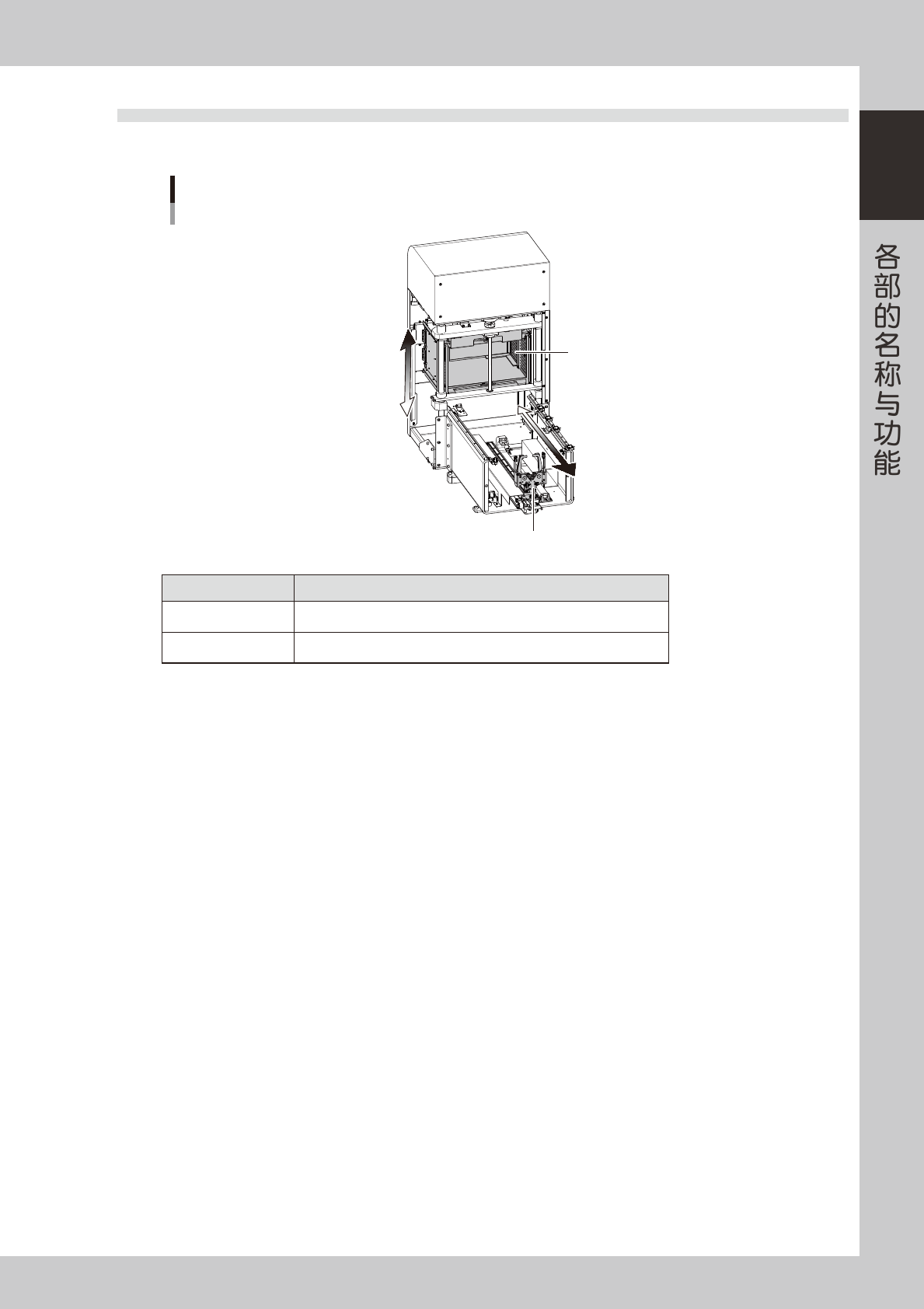

7.2 sATS15 的轴组成
sATS15 ( 选配 ) 的运行轴有 AZ 轴与 AH 轴 2 根轴。
sATS15的轴组成
从贴片机内侧看时 (拆除了部分盖板)
AH轴
载盘抽出用抓手
AZ轴
装载柜
25126-KMG-00
轴名 功能、作用
AZ 轴 使装载盘的装载柜上下移动。向上为正。
AH 轴 使载盘抽出用抓手移动。抽出方向为正。
1-32
1
8.其它选配装置
本机的可选配置还有静电消除器与 UPS( 不间断电源装置 )。

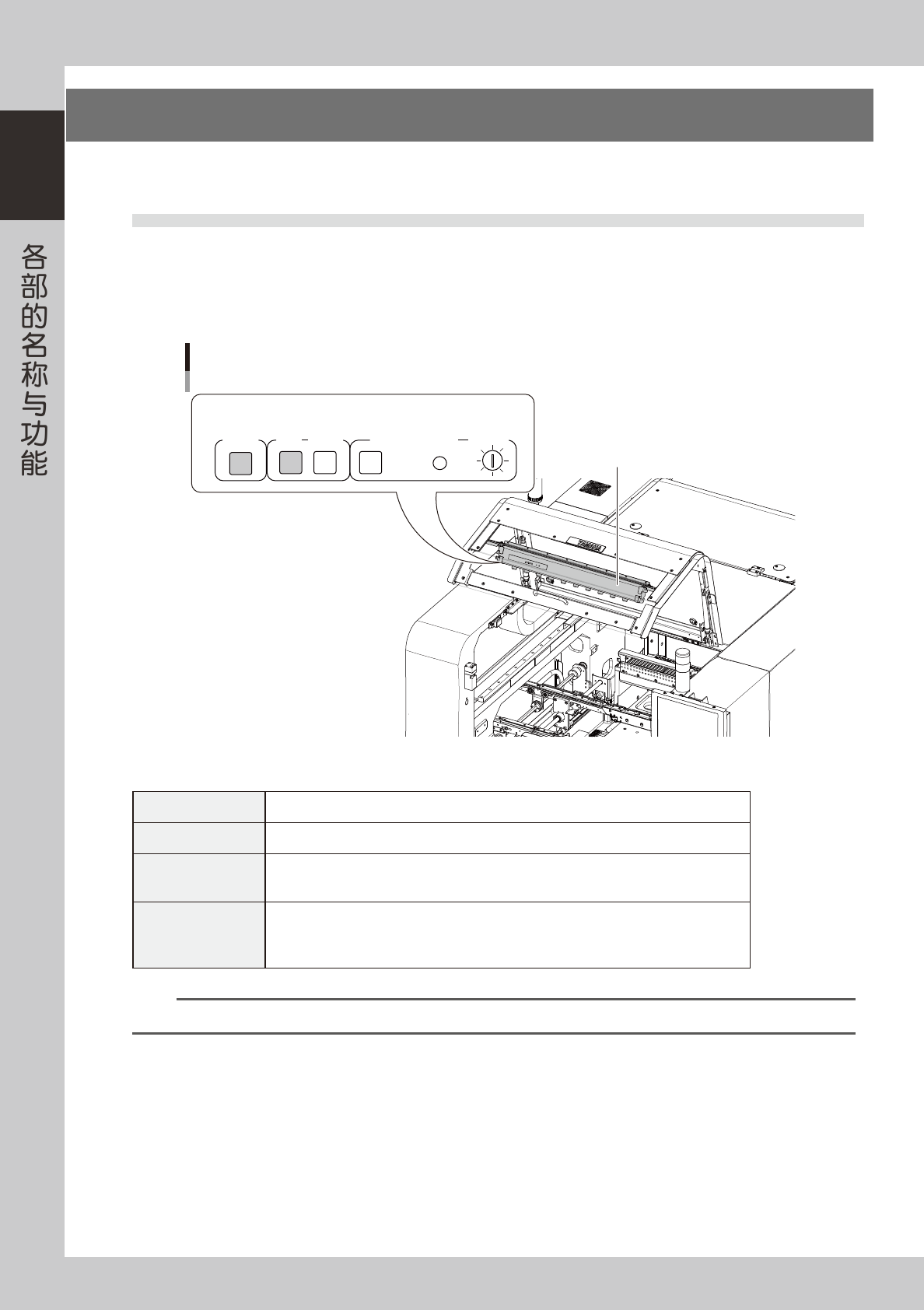

8.1 静电消除器
剥离带装元件的盖带时会产生静电，为减少静电，本机可以选配静电消除器。但，静电消除器的除电性能，根据
除电对象的基板、元件的材质、形状不同会有所不同。因此，这并不保证可以完全消除静电。本机的静电消除器
安装在贴片机的机盖里侧。贴片机出厂时静电消除器的安装方向对准在送料器的吸料位置附近，可以根据基板与
元件的规格任意调整静电消除器的安装角度。
静电消除器
静电消除器
POWER
ALARMRUN
CLEANING
RESET
CLEANING TIMER
T SELECT
静电消除器的指示器
25127-KMG-00
■ 静电消除器指示器的显示
POWER 正常接通电源时，LED 亮绿灯。
RUN 正常运行时，LED 亮绿灯。
ALARM
放电针老化，或静电消除器内部发生异常时，LED 亮红灯。
贴片机侧也会报警。
CLEANING TIMER
转动“T.SELECT”调节器设定定时进行清洁。只要超过了设定的时间，“CLEANING”LED
就会亮黄灯。按 [RESET] 按钮，可以使亮着的黄色熄灯。
※ 贴片机出厂时未设定定时清洁。
n
要点
有关静电消除器的详细内容，请参阅静电消除器制造商的使用说明书。
1-33
1

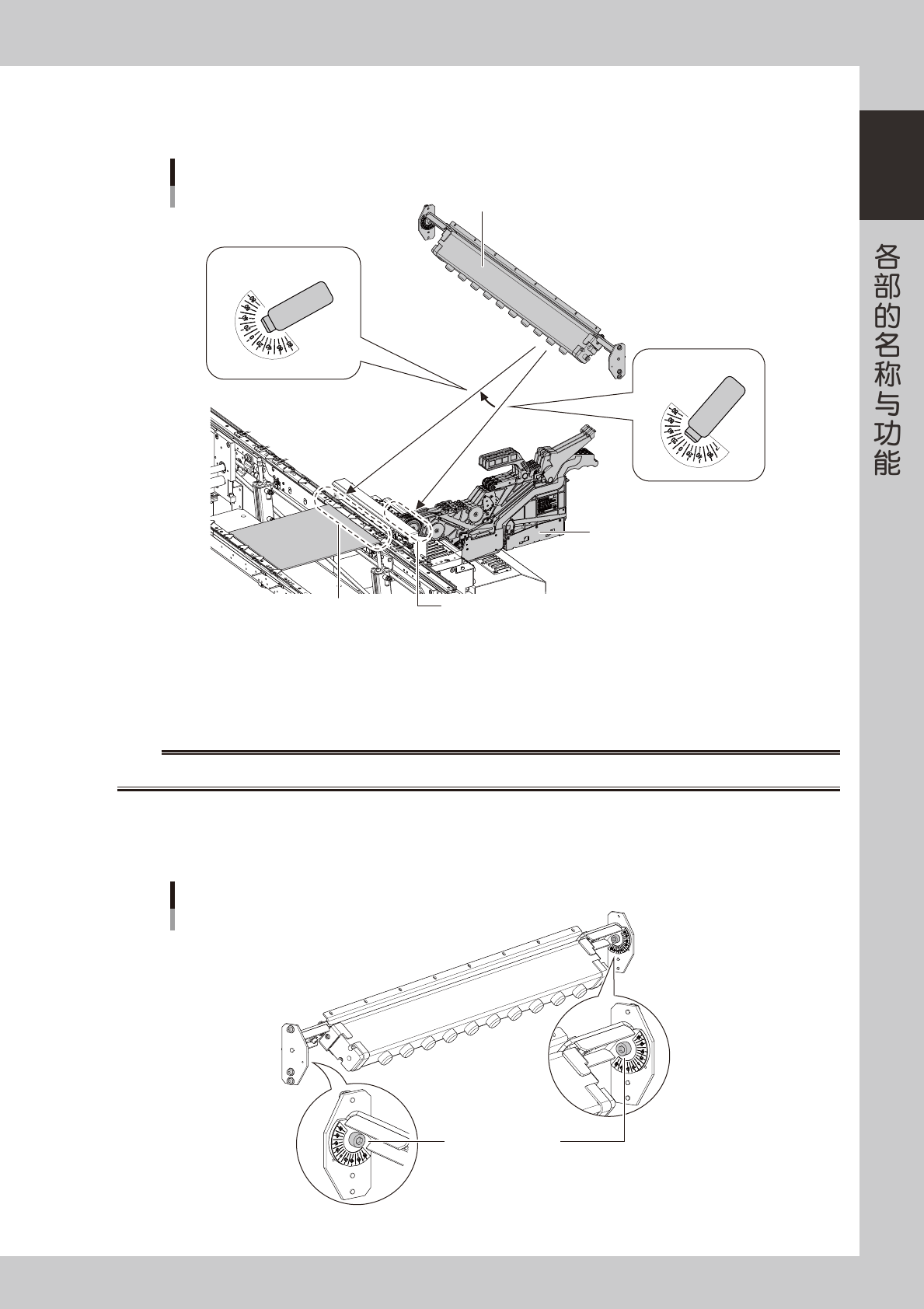

■ 静电消除器安装角度的调整方法
YSM10 贴片机可以调整静电消除器的安装角度。
静电消除器的安装角度
静电消除器
带式送料器
5度
送料器的吸料位置
传送轨托架 (前侧)
安装角度：5度
安装角度：0度 (出厂时)
25128-KMG-00
1
切断静电消除器的电源。
e
1. 按紧急停机按钮，将贴片机置于紧急停机状态之后，若打开机盖，静电消除器的电源将被切断。
2. 确认静电消除器的“POWER”绿色 LED 已熄灯。
w
警告
请勿触摸静电消除器的放电针。
2
拧松静电消除器的固定螺栓。
用内六角扳手 (5) 拧松静电消除器左右的固定螺栓。
静电消除器的固定螺栓
拧松静电消除器的固定螺栓
25129-KMG-00
