1.9 确认吸嘴
开始生产之前，需要确认准备在生产中使用的吸嘴是否有脏污。
下面，以读入了生产用的基板程序为前提介绍确认吸嘴的方法。关于 Step1、2，若所有贴装头的设置全部为自动
更换吸嘴时，无需进行 Step1、2 直接进入 Step3。
1
打开“需求吸嘴列表”画面。
按“生产设计”画面的 [ 需求吸嘴列表 ] 按钮，打开“需求吸嘴列表”画面。
2
确认吸嘴的类型。
没有选配吸嘴交换站或设置不是自动更换吸嘴时，“吸嘴类型”单元格中会显示吸嘴的类型。确认是否与
当前贴装头上安装的吸嘴相同。显示为“自动吸嘴”时无需确认。
参考
贴装头的设置为自动更换吸嘴时，该贴装头在“需求吸嘴列表”画面中显示为“自动吸嘴”。
确认吸嘴的类型
“生产设计”-“需求吸嘴列表”画面
[需求吸嘴列表]按钮
确认显示的吸嘴类型与当前贴装头上的吸嘴相同
*“自动吸嘴”无需确认
26313-KMG-00
3-17
3
3
打开“检查吸嘴前端脏污”画面。
按“生产设计”画面中的 [ 检查吸嘴前端脏污 ] 按钮，打开“检查吸嘴前端脏污”画面。
4
开始检查吸嘴前端脏污。
确认画面显示的内容，按 3 个按钮中的任意 1 个按钮。
‧
[ 是 ] ：自动更换吸嘴并对所有检查对象的吸嘴检查前端是否脏污。
‧
[ 否 ] ：对当前贴装头上所装吸嘴中的对象吸嘴检查前端是否脏污。
‧
[ 取消 ] ：取消检查。
n
要点
“检查吸嘴前端脏污”是在吸嘴前端无元件的状态下通过相机进行检查，判断吸嘴前端是否有脏污的功能。吸嘴前端中心附近黏附
锡膏时会反光，本功能是通过相机识别吸嘴前端是否有反光来进行判断的。因此，检查吸嘴前端脏污的对象吸嘴为 301A、302A、
311A、312A 等前端较小的吸嘴。

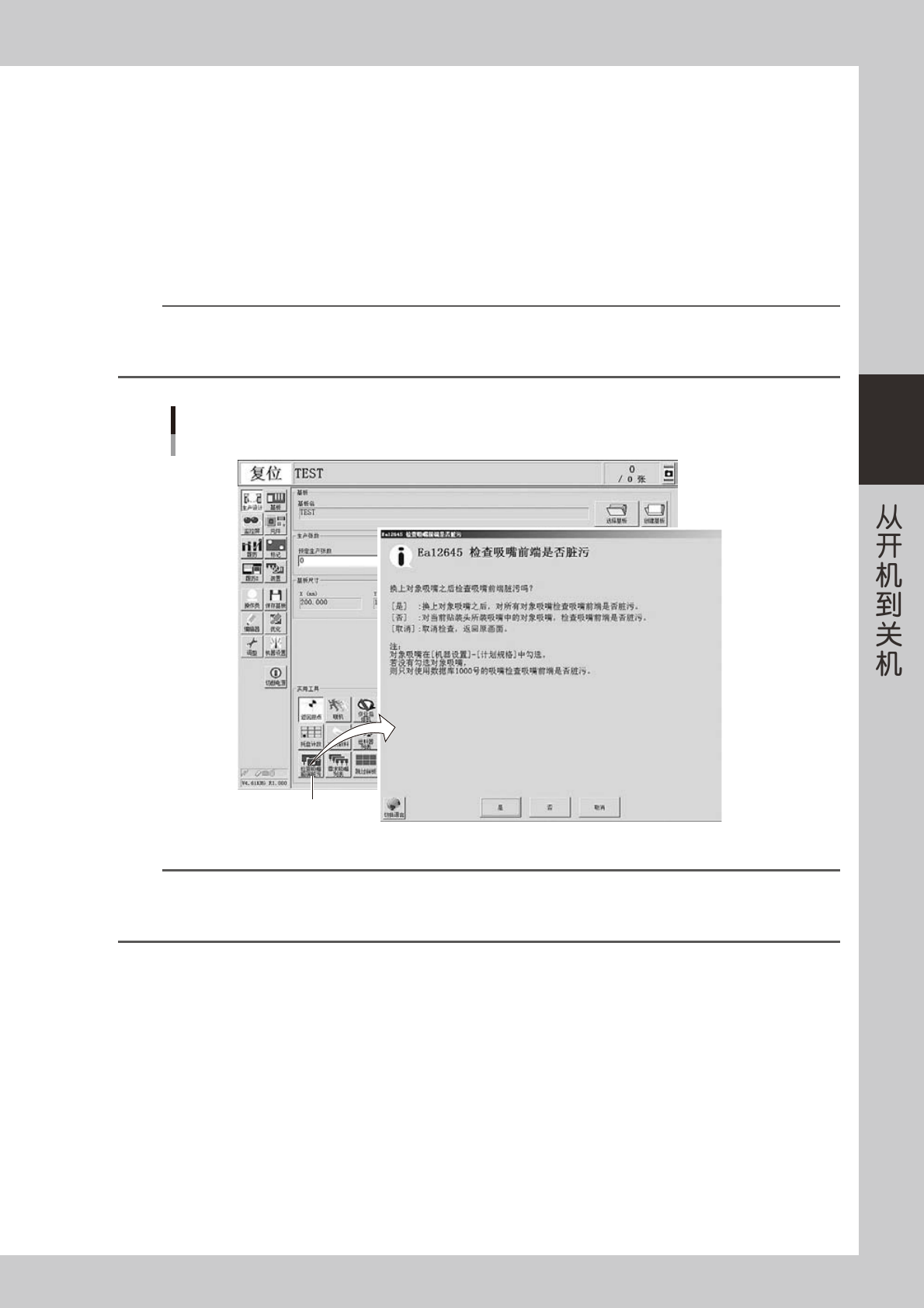

检查吸嘴前端脏污
“生产设计”-“检查吸嘴前端脏污”画面
[检查吸嘴前端脏污]按钮
26314-KMG-00
n
要点
‧
只有勾选了 [ 机器设置 ] -“计划规格”画面中“检查吸嘴前端脏污”的“执行检查”选择框时才可以检查。
‧
吸嘴的脏污是逐渐形成的，在脏污形成初期，若进行多次检查，可能会出现几次 OK 几次 NG。
‧
建议定期清洗吸嘴。清洗方法，请参照《保养手册》的第 3 章“1.2 吸嘴的清洁”。
3-18
3
■ 启用“检查吸嘴前端脏污”功能
下面，介绍在机器设置画面中启用“检查吸嘴前端脏污”功能的方法。
1
按 [ 机器设置 ] 按钮，打开“VmSpec”画面。
2
打开“计划规格”画面。
从树形菜单中选择“规格信息”-“计划规格”，打开“计划规格”画面。
n
要点
修改“检查吸嘴前端脏污”功能的设置需要管理员权限。
3
启用“检查吸嘴前端脏污”功能。
1. 从“检查项目”下拉框中选择“检查吸嘴前端脏污”。
2. 勾选“执行检查”选择框。
3. 在画面下部列表中勾选对象吸嘴 ( 标准吸嘴为 301A、302A，窄邻接面吸嘴为 311A、312A、313A)
的“执行”选择框，并在“数据库号码”单元格中输入“1000”。
4. 按画面左上的 [ 保存 ] 按钮，保存设置。
5. 按画面右上的 [ 关闭 ] 按钮，关闭 "VmSpec" 画面。

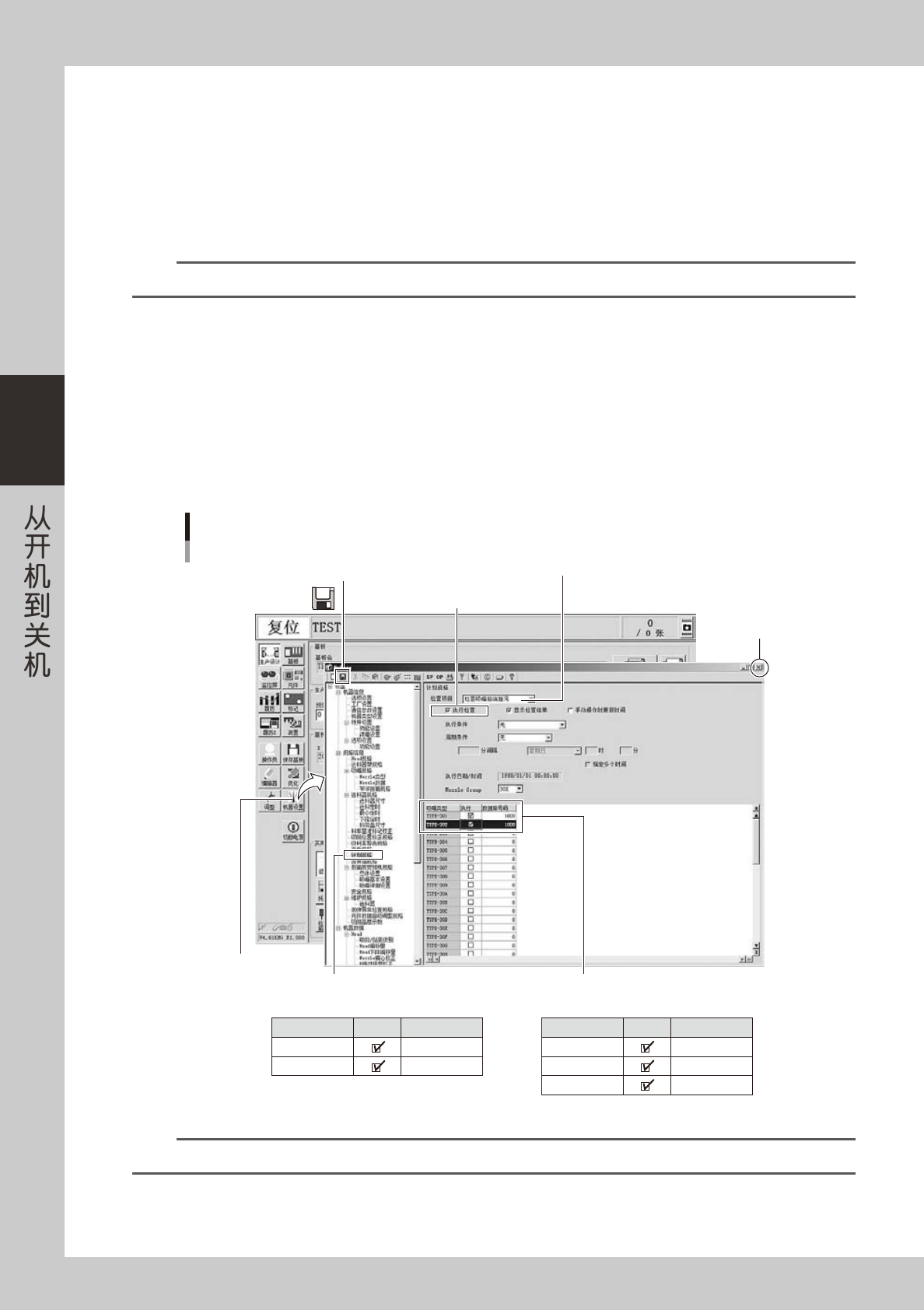

启用“检查吸嘴前端脏污”功能
“VmSpec”-“计划规格”画面
[机器设置]按钮
选择“计划规格”
1. 选择“检查吸嘴前端脏污”
2. 勾选“执行检查”选择框
3. 勾选对象吸嘴的“执行”选择框，并输入“1000”。
吸嘴类型
TYPE-301
TYPE-302
执行 数据库号码
1000
1000
■ 30X(标准)吸嘴组时 ■ 31X(窄邻接面)吸嘴组时
吸嘴类型
TYPE-311
TYPE-312
TYPE-313
执行 数据库号码
1000
1000
1000
4. 按[保存]按钮
5. 按[关闭]按钮
26315-KMG-00
参考
元件数据库号码 1000 号的数据为检查吸嘴前端脏污专用的识别数据。
4
重新读入基板程序。
重新读入基板程序，使设置的“检查吸嘴前端脏污”功能生效。
