1-3 1 ■ 操作、输入部 操作贴片机时使用的操作显示屏与操作面板按钮。( 背面的操作输入部为选配。) 详细内容，请参照本章后述“2.操作、输入部” ■ USB 存储器用端口 备份数据与升级版本时使用。 USB存储器用端口 键盘专用端口 USB存储器用端口 键盘 (选配) 25103-KMG-00 ■ 其它连接用端口 电源插口与 DUMP 插口与 QFP 回收传送带等选配装置连接，为其提供电源与传送信号。气源插口 (φ4mm) …
1-2
1
贴片机主体
sATS15规格 背面图
□ sATS15
■ ：标准配置
□ ：可选配置
25101-KMG-00
■ 机盖
如果打开机盖，与紧急停机相同贴片机进入停机状态，停止运行。运行中，必须关闭机盖。
■ 电源主控开关
接通或关闭贴片机电源的开关。向右旋转即可接通电源。
c
注意
关闭电源之后需要再次接通电源时，必须间隔 2 秒以上。
■ 出入口板
作为传送基板时出入口开口部的安全防范用。出入口板的安装位置需根据生产的基板与上下游设备调整。

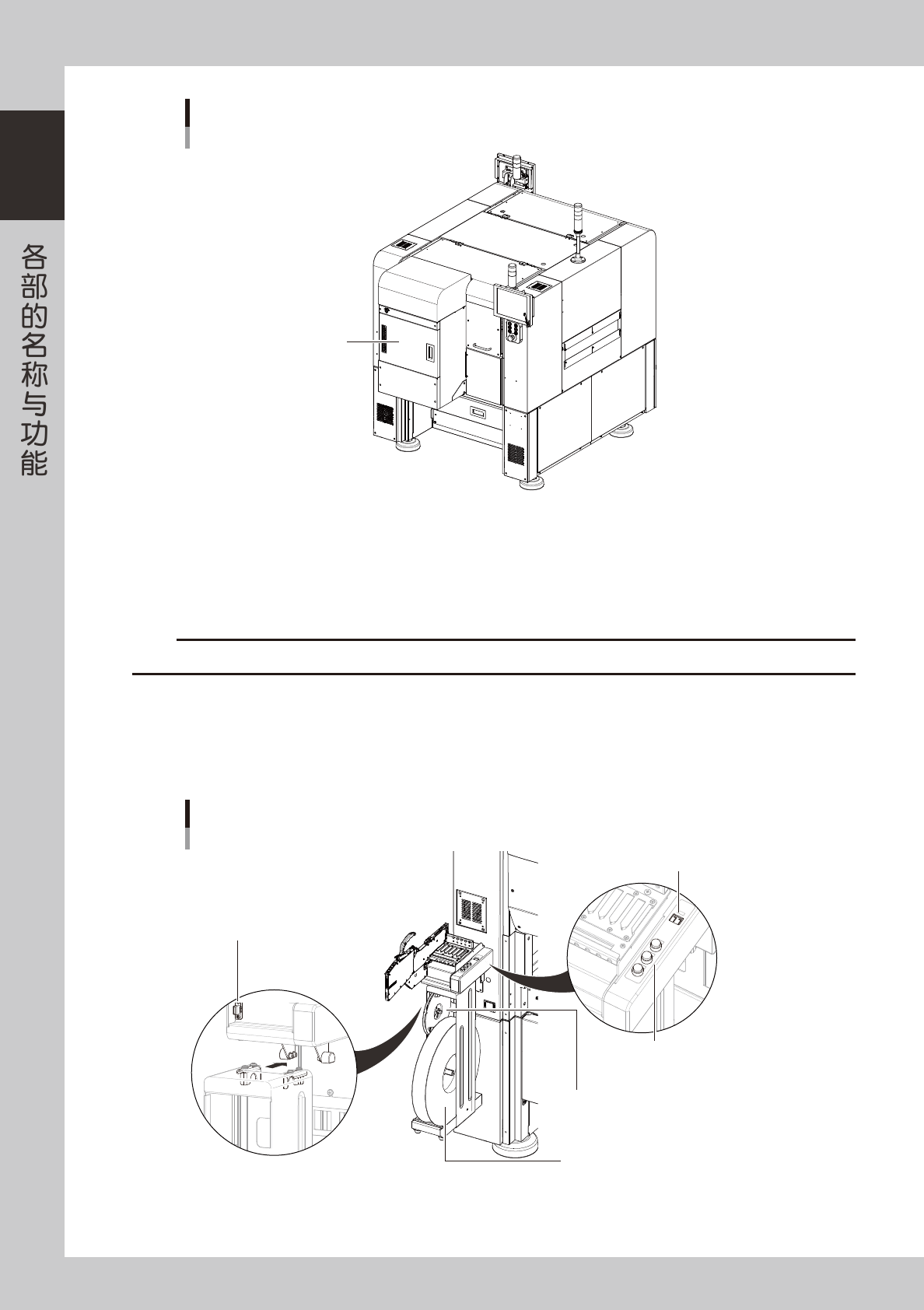

□ 上料台 ( 选配 )
给电动送料器安装带装元件以及调节走带间距时使用。
上料台
7英寸料带盘放置部
15英寸料带盘放置部
显示窗 (显示间距)
控制按钮
(设置间距)
电源、信号用插口
25102-KMG-00
1-3
1
■ 操作、输入部
操作贴片机时使用的操作显示屏与操作面板按钮。( 背面的操作输入部为选配。)
详细内容，请参照本章后述“2.操作、输入部”

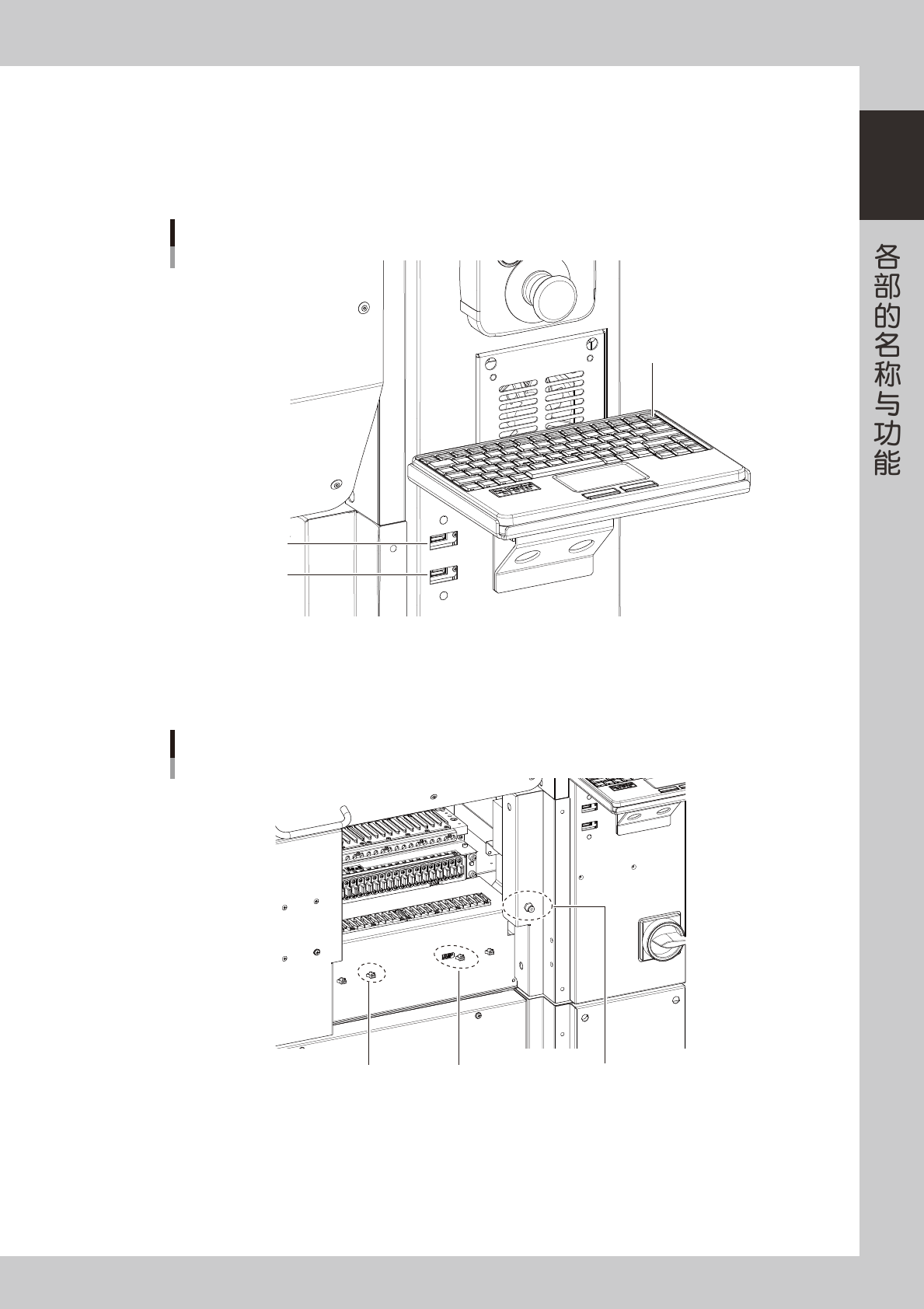

■ USB 存储器用端口
备份数据与升级版本时使用。
USB存储器用端口
键盘专用端口
USB存储器用端口
键盘 (选配)
25103-KMG-00
■ 其它连接用端口
电源插口与 DUMP 插口与 QFP 回收传送带等选配装置连接，为其提供电源与传送信号。气源插口 (φ4mm) 除了为选配装置提
供气源外，在对设备进行维护保养时还可以与喷气或吸气工具连接。
其它连接用端口
气源插口电源插口 DUMP插口
25104-KMG-00
1-4
1
■ 气压表
贴片机正面左下侧 ( 下图 ) 显示本机的设定气压。
‧
设定气压 ：0.40MPa(0.39MPa 〜 0.41MPa)
‧
联锁设定气压 ：下限 0.33MPa、上限 0.45MPa
■ 气源连接部
气源连接部在空气过滤器入口侧，请使用空气软管连接。
气压则需边查看气压表边转动气压调节器将气压调节到上述设定气压。
供气 / 排气开关，若向左转动可以释放贴片机内的残留气压。
切带机用的气阀只在对贴片机进行维护保养时需要进行开、关。
气源连接部、气压调节与显示部
正面左侧
供气/排气开关
气压表
锁紧螺母
用扳手(8mm)将锁紧螺母按顺时针方向拧动，直到锁紧螺母接触图中所示之处之后，
继续拧动15°加以固定。
※ 拧紧扭矩：1〜1.5N m
气源连接部
气压调节器
■ 气压调节器旋钮的固定方法
旋钮
切带机用气阀
油雾过滤器
空气过滤器
接触此面
25105-KMG-00
