2-34 2 3.11 吸嘴诊断 本画面，只有将 [ 机器设置 ] -“机器信息”-“工厂设置”画面中的“吸嘴诊断”设置为“使用”时才显示。 一次性进行在前述“3.10 计划任务”画面中分别进行的各项检查，并将检查结果显示在“吸嘴诊断”画面中。 吸嘴诊断按照“真空检查→前端脏污检查→回弹异常检查→形状检查→偏心检查”的顺序进行，若其中 1 项检查 结果为 NG，则对该吸嘴不再继续进行其它项目的检查。 监控屏：吸嘴诊断 26322-KMG…
2-33
2
3.10 计划任务
“计划任务”画面，显示在 [ 机器设置 ] -“计划规格”中设置的“清洁排气”、“检查吸嘴前端脏污”等各项计划
任务的执行结果。在该画面还可以手动进行“清洁排气”、“检查吸嘴前端脏污”等计划任务并在该画面中显示执
行结果。显示内容在各个计划任务完成之后被更新。各贴装头的错误信息与显示过计划任务的执行结果等信息将
被作为履历保存在 [ 履历 ] -“日志”画面。
监控屏：计划任务
以HM贴装头机型为例
执行结果列表
箭头按钮
手动操作按钮
页数显示框
显示内容
26221-KMG-00
‧
显示内容
从下拉框中选择需要查看执行结果的计划任务。
[ 机器设置 ]-“计划规格”画面中设置为“执行检查”并“显示检查结果”的任务才会显示在下拉框中。
对象任务 ：检查真空压、检查吸嘴前端脏污、排气清洁吸嘴轴、检查吸嘴回弹异常、检查吸嘴形状、检查吸嘴偏心
‧
计划最终执行时间
显示执行计划任务的最终时间。
‧
执行结果列表
显示计划任务的执行结果。
“OK” ：计划任务正常结束。
“NG” ：计划任务异常结束。
“” ：未执行计划任务。
参考
列表为 A 〜 D 工作台的显示，但本机只在 A 工作台列显示数据。
‧
Nozzle 类型
显示执行了计划任务的吸嘴类型。
‧
箭头按钮
多个吸嘴类型执行了计划任务时，按箭头按钮可以切换显示。
‧
页数显示框
显示当前的页数与总页数。只有 1 页时不显示。
‧
手动操作按钮
用手动按钮，可以手动执行“清洁排气 ( 吸嘴轴排气 )”、“检查吸嘴前端脏污”、“检查真空压”、“检查回弹异常”、“检查吸
嘴形状”、“检查吸嘴偏心”6 项计划任务。
2-34
2
3.11 吸嘴诊断
本画面，只有将 [ 机器设置 ] -“机器信息”-“工厂设置”画面中的“吸嘴诊断”设置为“使用”时才显示。
一次性进行在前述“3.10 计划任务”画面中分别进行的各项检查，并将检查结果显示在“吸嘴诊断”画面中。
吸嘴诊断按照“真空检查→前端脏污检查→回弹异常检查→形状检查→偏心检查”的顺序进行，若其中 1 项检查
结果为 NG，则对该吸嘴不再继续进行其它项目的检查。
监控屏：吸嘴诊断
26322-KMG-00
‧
[ 吸嘴诊断 ] 按钮
按本按钮，打开吸嘴诊断画面。选择对象工作台与对象范围之后，按 [OK] 按钮，开始进行吸嘴诊断。
对象工作台 ：本机只有 A 工作台
对象范围 ：可从“NG 吸嘴 ( 前次吸嘴诊断中被判定为 NG 的吸嘴 )”、“基板程序中所用吸嘴”、“全部吸嘴”中选择。
‧
检查结果的显示范围
指定显示吸嘴诊断结果的范围。可从“NG 吸嘴”、“基板程序中所用吸嘴”、“全部吸嘴”中选择。
‧
结果
显示吸嘴诊断的结果。结果为“NG”时，该行显示为红色。
只要其中有 1 项检查的结果为 NG，其结果就显示为“NG”。
‧
工作台
显示对象工作台。本机显示为 A 工作台。
‧
Head
显示使用的贴装头号码。
‧
吸嘴类型
显示吸嘴的类型。
‧
吸嘴交换站编号
显示该吸嘴在吸嘴交换站中的放置位置。
‧
真空检查、前端脏污检查、回弹异常检查、形状检查、偏心检查
显示吸嘴诊断的结果。在“计划任务”画面单独进行各项检查时的结果，也反映到对应的检查单元格中。
‧
[ 诊断结果 ] 按钮
选择结果为“NG”的行之后，按 [ 诊断结果 ] 按钮，可以查看 NG 项目的详细内容。
2-35
2
参考
勾选了 [ 生产设计 ] - [ 应用程序设置 ] -“基本”- [ 吸嘴诊断 ] 画面的“保存不良图像”时，前端脏污检查、形状检查、偏心检查
的结果为 NG 时，在按 [ 诊断结果 ] 按钮查看详细内容的画面中会显示 NG 吸嘴的图像。
参考
若勾选了 [ 生产设计 ] - [ 应用程序设置 ] -“基本”- [ 吸嘴诊断 ] 画面的“检出异常时禁止运行”，在开始运行时，若没有进行吸嘴
诊断或基板程序中使用的吸嘴的诊断结果为 NG 时会显示错误提示。此时，请进行吸嘴诊断或清洁、更换异常吸嘴后再次进行吸嘴
诊断。

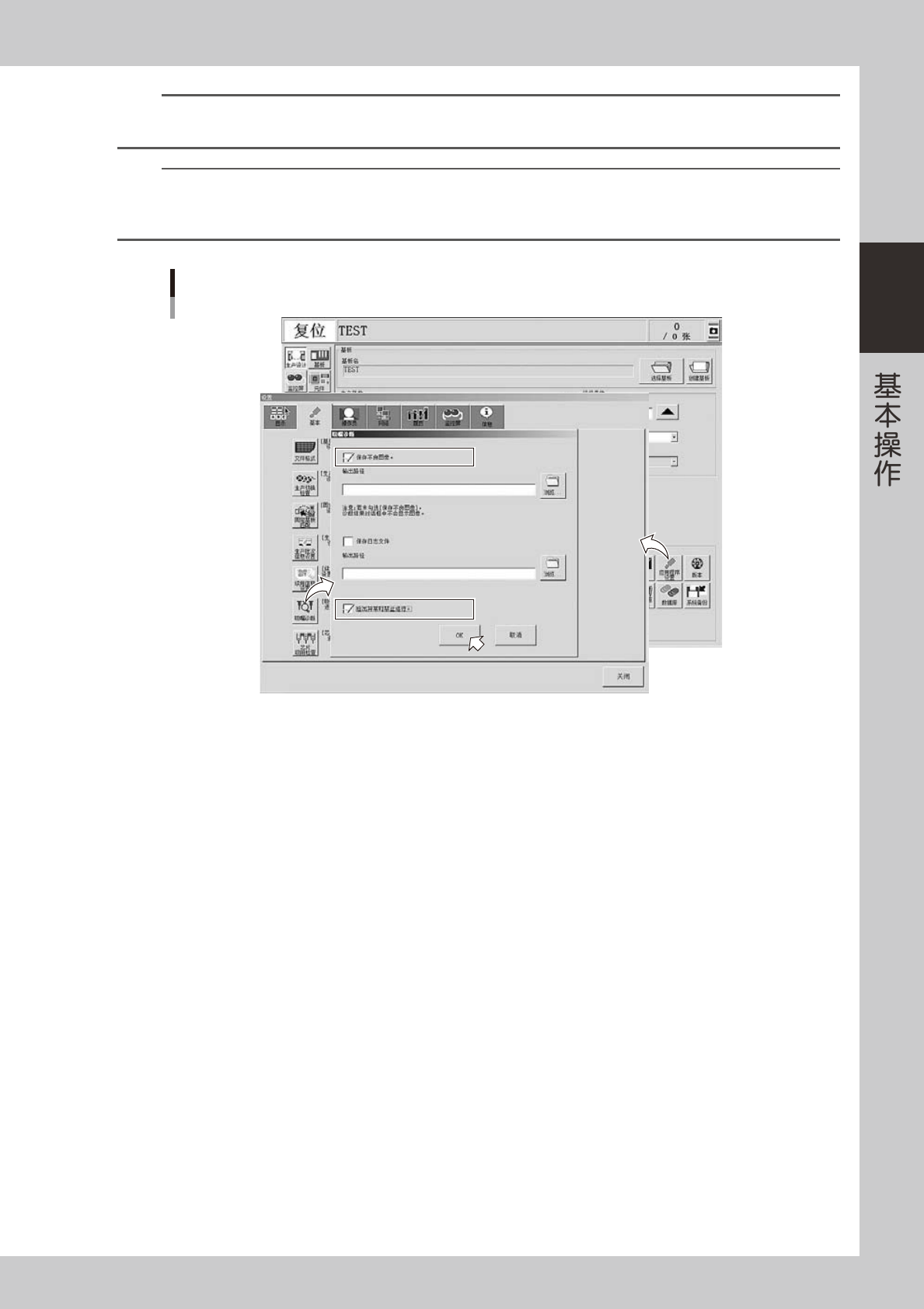

“吸嘴诊断”设置画面
26323-KMG-00
