6.2.2 载盘的更换
sATS15 的载盘可以在伺服为使能的状态下更换。下面，介绍更换载盘的方法。
1
确认贴片机为伺服使能状态。
贴片机处于紧急停机状态时，需解除紧急停机状态之后，按 [READY] 按钮。
2
将柜门开关旋至“OPEN”。
柜门的锁定状态被解除。
OPEN
CLOSE
将柜门开关旋至“OPEN”
柜门
柜门开关
25227-KMG-00
c
注意
若在自动运行过程中将柜门开关旋至“OPEN”侧，会报错停机。
3
打开柜门。
将柜门把手向自己一侧拉开，打开柜门。
4
打开载盘挡板。
打开载盘挡板
载盘挡板
25228-KMG-00
2-60
2
5
更换载盘。
1. 确认柜层之后，将载盘的抽出部朝向里插入，直至轻抵装载柜里侧。
2. 关闭载盘挡板。
3. 按更换了载盘的指示器按钮，清除闪烁。
更换载盘
指示器按钮号码
载盘号码
载盘挡板
25229-KMG-00
n
要点
确认装载柜左右的载盘号码、指示器按钮号码之后，水平笔直地插入。
n
要点
载盘上的元件用完时，该载盘号码的指示器会闪烁。换上新的载盘之后，需按指示器按钮清除闪烁。
n
要点
更换载盘时，需将元件用完的载盘从装载柜中抽出之后，再插入新的载盘。
6
关闭柜门。
7
将柜门开关旋回“CLOSE”。
柜门被锁定，指示器亮灯。
2-61
2
7.宽幅多杆式送料器 ( 选配 )
宽幅多杆式送料器 ( 选配 ) 是供给杆装元件专用的送料器。下面，介绍安装杆装元件的方法。
n
要点
关于宽幅多杆式送料器的详细内容，请参照《SS FEEDER 用户操作手册》。

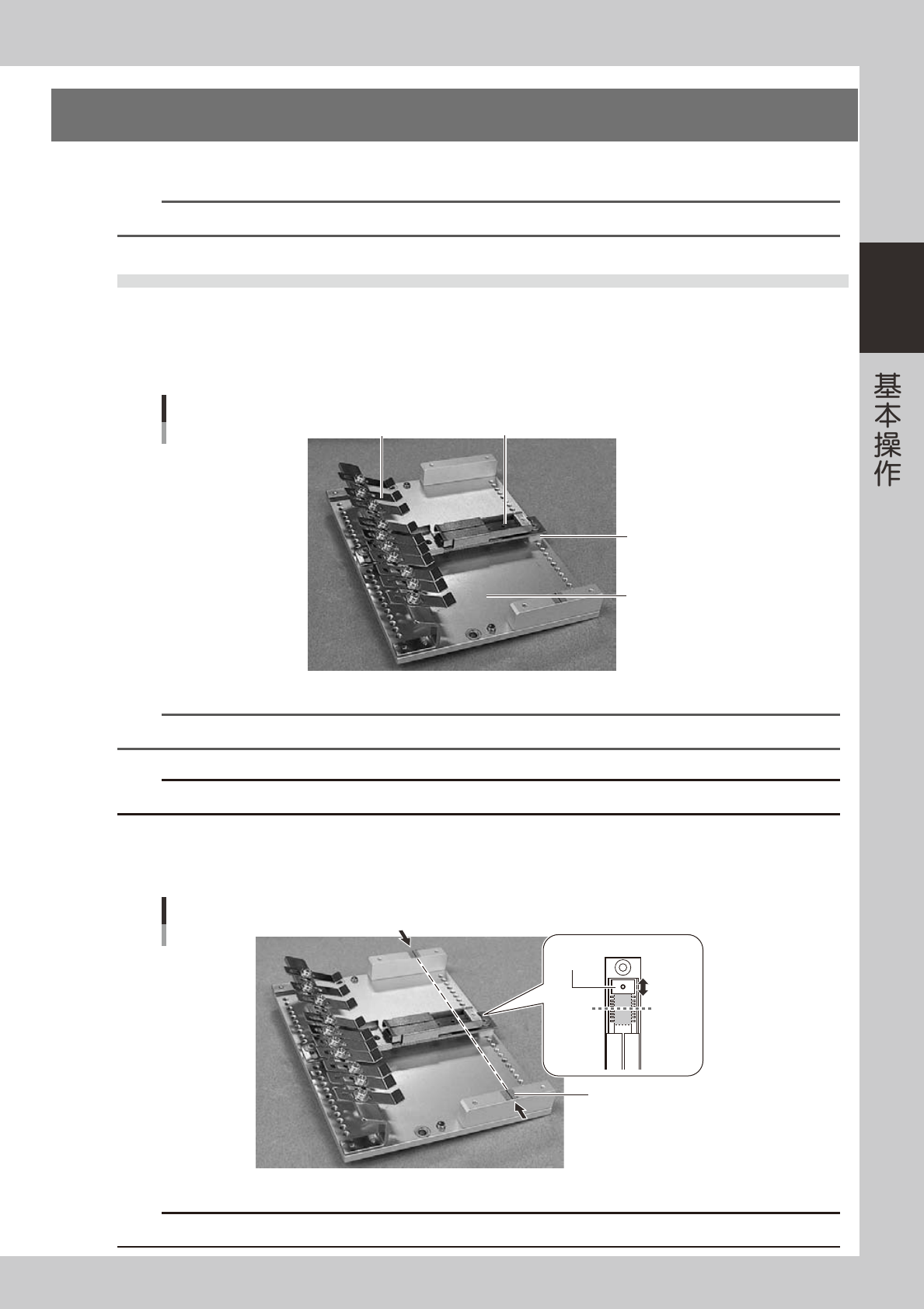

7.1 传料轨与料杆的安装
1
将传料轨安装在安装板上。
将与料杆宽度一致的传料轨安装在安装板上，并用螺钉固定。
如果传料轨的高度低于安装板的高度，必须使用附带的垫块垫在传料轨与安装板之间，使吸附高度一致。
传料轨的安装
安装板
垫块
传料轨
料杆压板
25230-KMG-00
n
要点
有关吸附高度与料杆高度的详细内容，请参阅《SS FEEDER 用户操作手册》。
c
注意
传料轨务必使用 YAMAHA 原装的产品。如果不使用原装传料轨，可能会导致与贴装头发生碰撞等严重故障。
2
调节挡板的位置。
下图中连线的位置为元件的吸附点。拧松传料轨背面的螺钉，调节挡板的位置，使元件的中心对准吸附点。
吸附点
吸附点
线
挡板
吸附点
25231-KMG-00
c
注意
元件必须使用长度在 36mm 以下的元件。超过 36mm 的元件，送料器即使运行，元件也不会被传送。
