1-31 1 7.2 sATS15 的轴组成 sATS15 ( 选配 ) 的运行轴有 AZ 轴与 AH 轴 2 根轴。 sATS15的轴组成 从贴片机内侧看时 (拆除了部分盖板) AH轴 载盘抽出用抓手 AZ轴 装载柜 25126-KMG-00 轴 名 功 能 、作 用 A Z 轴 使 装载 盘 的 装载 柜 上下 移 动 。向 上 为 正。 A H 轴 使 载盘 抽 出 用抓 手 移动 。 抽 出方 向 为 正。
1-30
1
7.轴的组成
下面，介绍本机的轴组成与轴的运行方向。

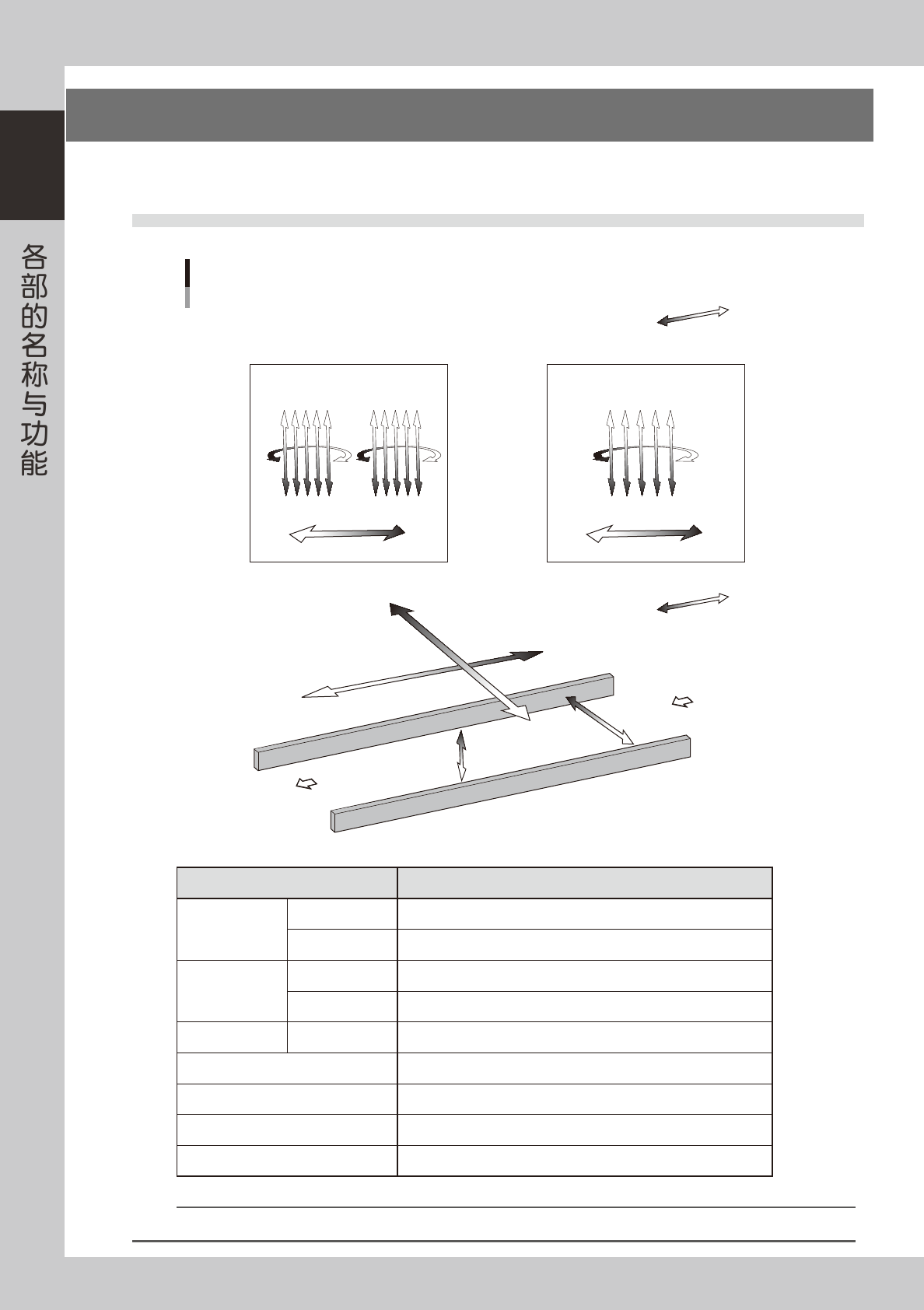

7.1 贴片机的轴组成
贴片机的轴组成
从贴片机正面看时
R1轴
R2轴
SC轴
■ HM贴装头
贴装头组
Z1Z10 Z6 Z5
R1轴
SC轴
■ HM5贴装头
贴装头组
Z1
Z5
■ 主轴、传送部
正方向
负方向
正方向
负方向
W轴
PU轴
Y轴
X轴
基板
25125-KMG-00
轴名 功能、用途
HM 贴装头
Z1 轴〜 Z10 轴 分别使各个贴装头上下移动，吸附、贴装元件。向下为正。
R1 轴、R2 轴 分别使各个贴装头的吸嘴轴旋转。逆时针方向为正方向。
HM5 贴装头
Z1 轴〜 Z5 轴 分别使各个贴装头上下移动，吸附、贴装元件。向下为正。
R1 轴 分别使各个贴装头的吸嘴轴旋转。逆时针方向为正方向。
HM、HM5 贴装头 SC 轴 使扫描相机移动。向右为正。
X 轴 使贴装头沿传送轨传送基板的方向水平移动。向右为正。
Y 轴 使贴装头沿垂直于传送轨传送基板的方向移动。向里侧为正。
W 轴 调节传送宽度。传送轨向宽方向移动时的方向为正。
PU 轴 使顶板上升。向上为正。
n
要点
本机的 X、Y 轴的机械原点在面向贴片机正面时的左前侧。
1-31
1
7.2 sATS15 的轴组成
sATS15 ( 选配 ) 的运行轴有 AZ 轴与 AH 轴 2 根轴。
sATS15的轴组成
从贴片机内侧看时 (拆除了部分盖板)
AH轴
载盘抽出用抓手
AZ轴
装载柜
25126-KMG-00
轴名 功能、作用
AZ 轴 使装载盘的装载柜上下移动。向上为正。
AH 轴 使载盘抽出用抓手移动。抽出方向为正。
1-32
1
8.其它选配装置
本机的可选配置还有静电消除器与 UPS( 不间断电源装置 )。
8.1 静电消除器
剥离带装元件的盖带时会产生静电，为减少静电，本机可以选配静电消除器。但，静电消除器的除电性能，根据
除电对象的基板、元件的材质、形状不同会有所不同。因此，这并不保证可以完全消除静电。本机的静电消除器
安装在贴片机的机盖里侧。贴片机出厂时静电消除器的安装方向对准在送料器的吸料位置附近，可以根据基板与
元件的规格任意调整静电消除器的安装角度。
静电消除器
静电消除器
POWER
ALARMRUN
CLEANING
RESET
CLEANING TIMER
T SELECT
静电消除器的指示器
25127-KMG-00
■ 静电消除器指示器的显示
POWER 正常接通电源时，LED 亮绿灯。
RUN 正常运行时，LED 亮绿灯。
ALARM
放电针老化，或静电消除器内部发生异常时，LED 亮红灯。
贴片机侧也会报警。
CLEANING TIMER
转动“T.SELECT”调节器设定定时进行清洁。只要超过了设定的时间，“CLEANING”LED
就会亮黄灯。按 [RESET] 按钮，可以使亮着的黄色熄灯。
※ 贴片机出厂时未设定定时清洁。
n
要点
有关静电消除器的详细内容，请参阅静电消除器制造商的使用说明书。
