■ 料杆可能脱落或过于挠曲时
需调节料杆压板 B 的弹簧片。
拧松料杆压板 B 的弹簧片的螺钉，将弹簧片调至有适当张力使料杆不会脱落的位置后，固定螺钉。
料杆压板
料杆支撑部
料杆压板B
25234-KMG-00

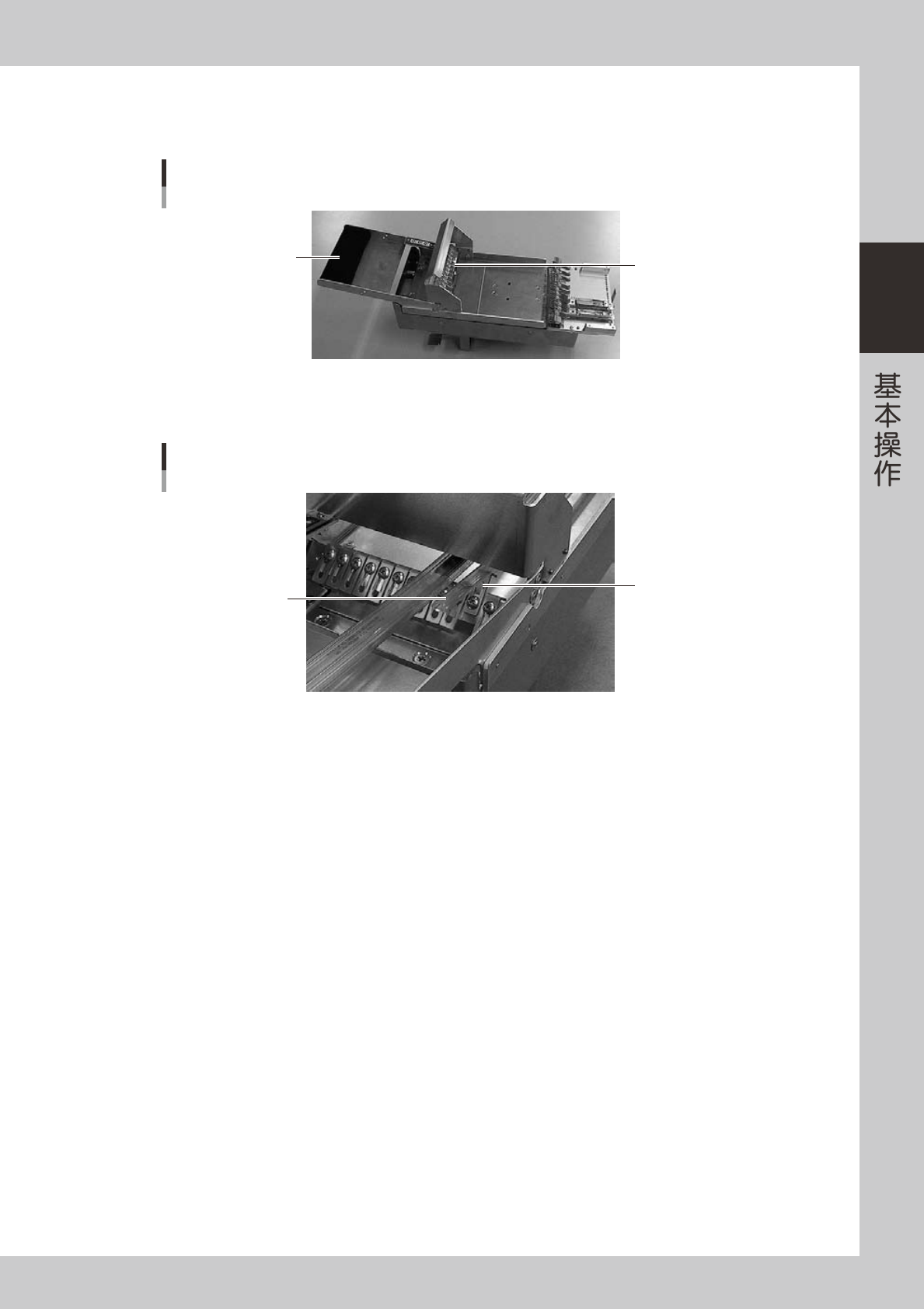

■ 料杆太短无法到达料杆支撑部时
如下图所示，升高调节片，使其从下方抬高料杆。
调节片
料杆
调节片
25235-KMG-00
2-64
2
7.2 将宽幅多杆式送料器安装在贴片机上
下面，介绍将宽幅多杆式送料器安装在贴片机上的操作步骤。
e
1
打开贴片机的上部机盖。
1. 按下贴片机的紧急停机按钮，使贴片机停止运行。
2. 打开贴片机的上部机盖。
2
清除送料器架上的尘屑。
参照本章前述“4.1.2 将送料器安装在贴片机上 ”的 Step2，使用软 ( 刷随机附带 )、吸尘器或吸气工具
( 选配 ) 清除送料器架上的尘屑。
c
注意
安装送料器时若夹入元件或尘屑等，送料器会倾斜，将无法稳定地吸附元件。
此外，清洁时需注意不要使异物混入送料器用接口部。若混入异物，可能会引起短路等导致设备被损坏。
3
安装送料器。

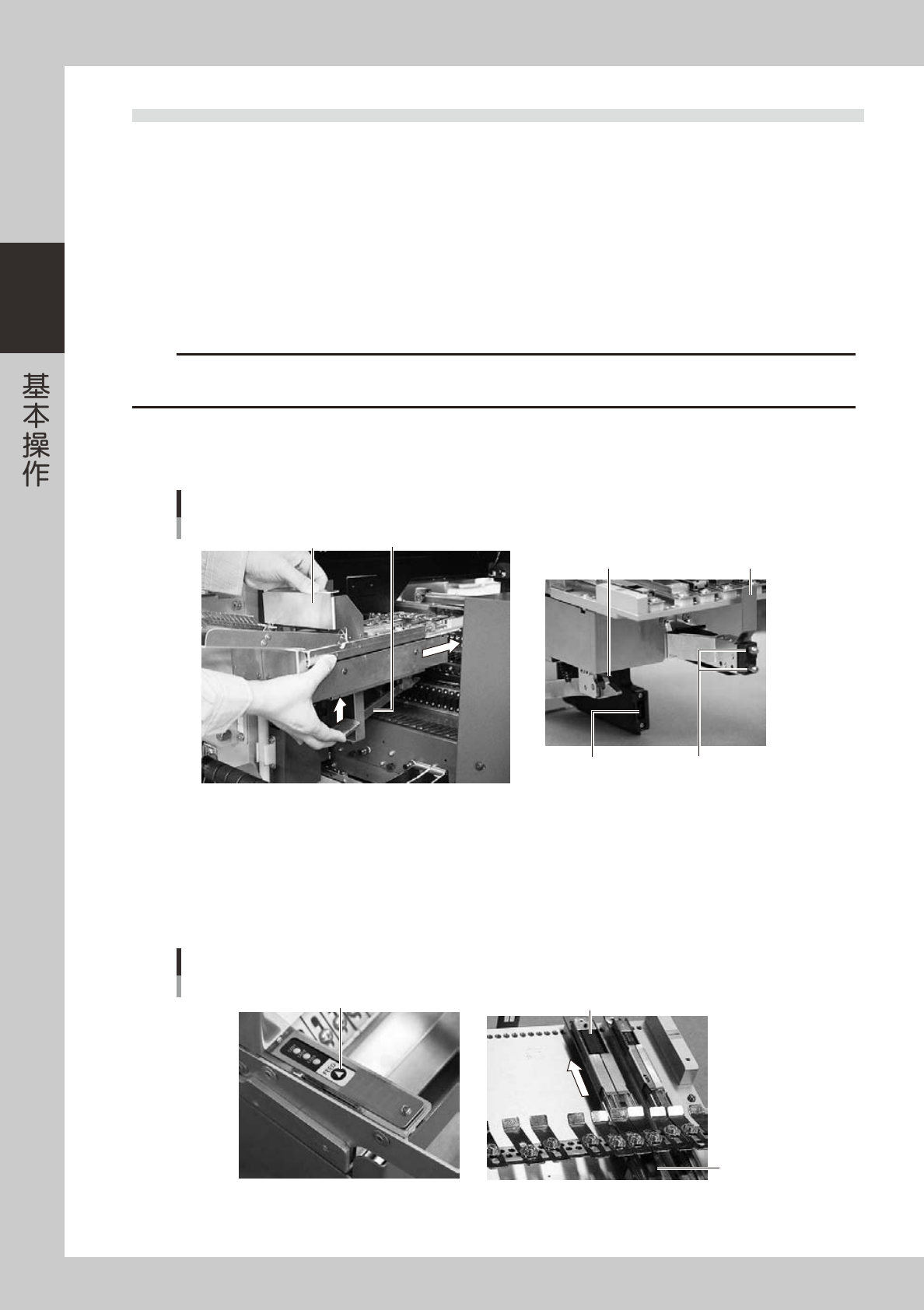

抬起锁定杆，将对位标记对准送料器安装位置，边滑动边插入定位孔。
送料器的安装
锁定杆
电源、信号用连接器
定位销
固定销
对位标记
把手部
25236-KMG-00
4
确认安装状态。
松开锁定杆，向前后试推送料器机体确认是否被固定。
5
将最前端元件传送至吸附位置。
按 [FEED] 按钮直至最前端元件被传送到吸附位置。按 1 次，送料器会振动 2 秒传送元件。
运行动作的确认与元件的传送
最前端元件
料杆
[FEED]按钮
25237-KMG-00
6
关闭贴片机的上部机盖。
2-65
2
7.3 在基板程序中设置杆装元件与确认送料状态
将宽幅多杆式送料器安装在贴片机上之后，需在基板程序中进行设置与确认送料状态。
7.3.1 在基板程序中设置杆装元件
下面，介绍在基板程序中设置杆装元件的方法。
1

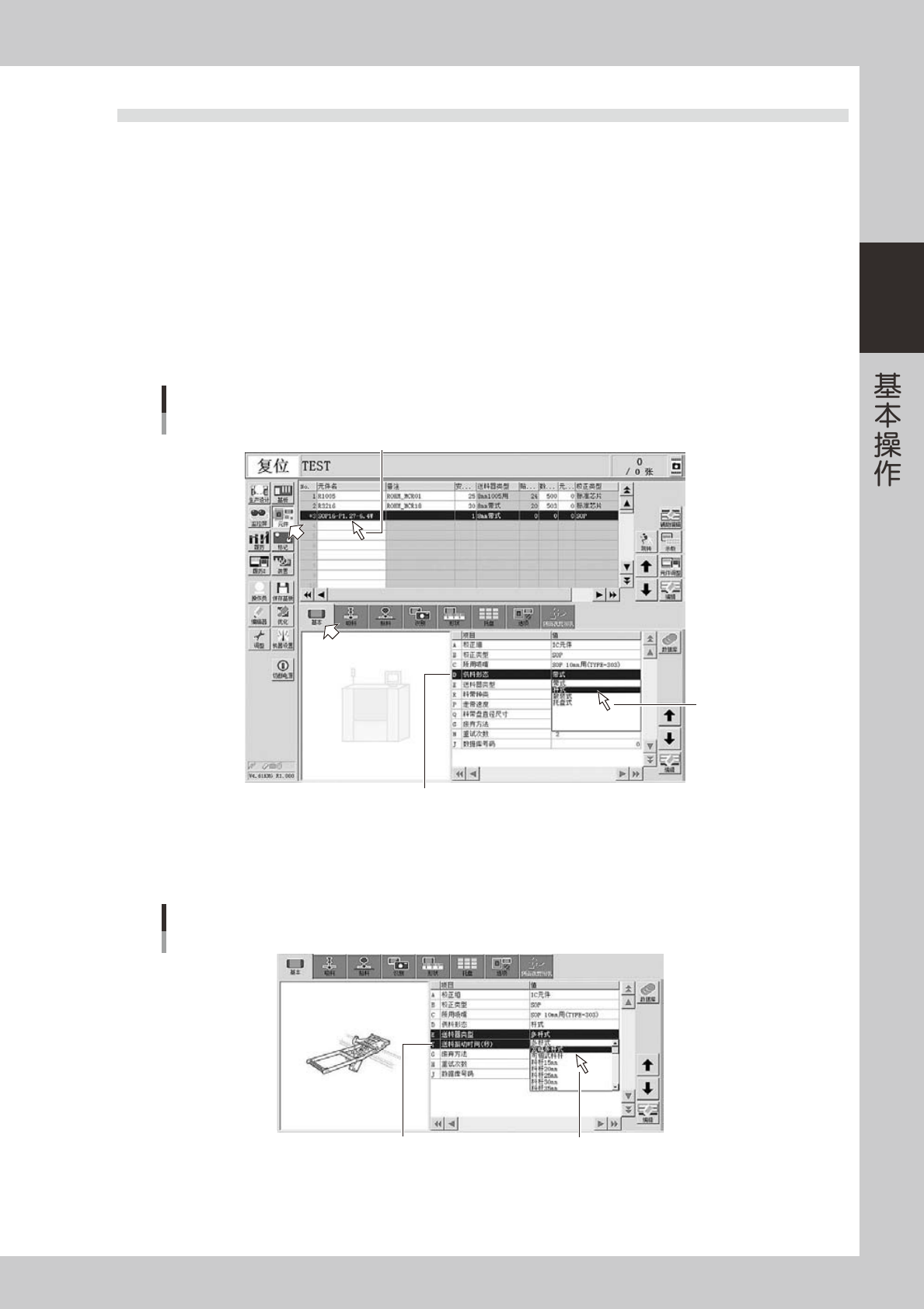

打开 [ 元件 ]-“基本”画面。
1. 按“生产设计”画面的 [ 选择基板 ] 按钮，选择并读入基板程序。
2. 按 [ 元件 ] 按钮，打开“基本”画面。
2
设置“供料形态”。
选择需要设定参数的元件之后，从“供料形态”下拉框中选择“杆式”。
杆装元件
供料形态
供料形态
杆式
选择需设置参数的元件
26235-KMG-00
3
设置“送料器类型”。
从“送料器类型”下拉框中选择“宽幅多杆式”或“多杆式”。
杆装元件
送料器类型
送料器类型
从下拉框中选择
26236-KMG-00
