确认、编辑元件贴装状态。
确认中断信息中的元件贴装状态。例如，吸附元件后在贴装之前报错停机时，该元件的贴装状态会显示为
“不明”，中断信息列表中该数据行显示为黄色。
在中断信息列表中选择显示为黄色的行 ( 即贴装状态“不明”的元件 ) 之后，按跟踪按钮，使贴装头 ( 相机 )
移到实际的贴装位置。通过相机确认基板上的贴装点之后，点击“贴装”分组框中的单选按钮选择贴装状态。
所有显示为“不明”的元件全部修改为“贴装”或“未贴装”之后，按 [OK] 按钮，关闭画面。
n
要点
若在有“不明”贴装点的状态下按 [OK] 按钮保存数据，将显示错误提示。此时，请根据提示修改贴装状态。
确认、编辑贴装状态
“中途开始运行”画面

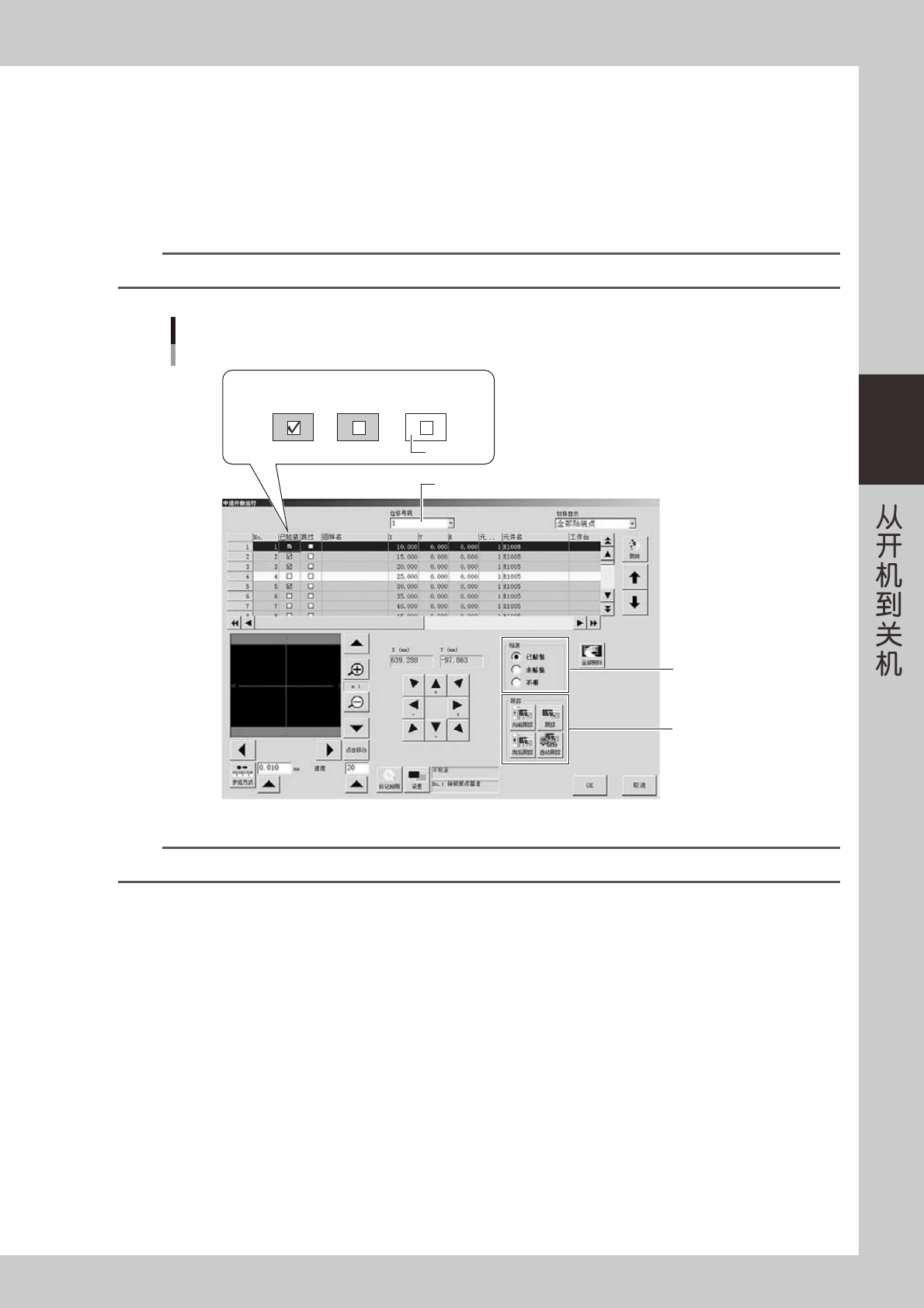

选择贴装状态的
单选按钮
跟踪按钮
贴装状态
已贴装 未贴装 不明
背景：黄色
选择“位移号码”
26320-KMG-00
n
要点
拼板等使用位移功能时，选择“位移号码”还可以对每张拼板编辑贴装状态。但，该功能只对第 1 张基板有效。
4
重新开始自动运行。
按操作面板中的 [START] 按钮，重新开始自动运行。
自动对第 1 张基板，在被设定为“未贴装”的位置上贴装元件。
3-24
3
■ “跳过拼板”功能
“中途开始运行”功能通过设定贴装状态可以只在指定的位置贴装元件，因此不仅可在发生错误时还可在试贴装时
使用。与“中途开始运行”功能类似的还有“跳过拼板”功能，以拼板为单位指定贴装元件或跳过贴装。
n
要点
“跳过拼板”功能，只能在进行了拼板扩展 ( 但，必须有参考数据 ) 的基板程序中使用。
关于拼板扩展的详细内容，请参阅《程序设计手册》。
参考
使用在其它贴片机中创建的基板程序时，若该贴片机的软件版本不满 V3.11STDR1.00，则该基板程序需要在本机中重新进行拼板
扩展。此外，若基板程序中有 512 个以上的拼板位移时无法使用“跳过拼板”功能。
1
按 [ 跳过拼板 ] 按钮。
按“生产设计”画面中的 [ 跳过拼板 ] 按钮，打开“跳过拼板的对话框”画面。
“跳过拼板”功能
跳过拼板的对话框
[跳过拼板]按钮
26321-KMG-00
n
要点
[ 跳过拼板 ] 按钮为按下状态时，表示启用了本功能。禁用本功能时，则按按下状态的 [ 跳过拼板 ] 按钮使其为非按下状态。
此外，读入了其它基板程序或关闭了电源时，本功能无效。此时，生产设计画面的 [ 跳过拼板 ] 按钮会自动返回非按下状态。
[ 跳过拼板 ] 按钮为非按下状态时，无法进行以拼板为单位的跳过功能。
3-25
3
2
选择需要跳过的拼板。
1. 直接点击需要跳过的拼板的选择框，或选择拼板行之后按 [ 选择 ] 按钮。
2. 按 [OK] 按钮，关闭“跳过拼板的对话框”画面。
参考
设定需要跳过的拼板之后，关闭“跳过拼板的对话框”画面，生产设计画面的 [ 跳过拼板 ] 按钮会自动进入按下状态。
[选择]按钮
选择需要跳过的拼板
勾选需要跳过的拼板
26322-KMG-00
被设置为跳过的拼板数据，可以在“基板”画面的“贴装”参数选项卡画面中确认。对象行显示为“Skip”，在该
画面无法进行编辑。需要确认跳过的数据是属于哪个拼板时，参照“原拼板号码”栏。
此数据所属的拼板号码
拼板的确认
[基板] -“贴装”
显示为“Skip”
26323-KMG-00
