2-28
2
3.8 吸附位置校正
“吸附位置校正”画面，只有使用吸附位置校正功能时才显示。
n
要点
吸附位置校正功能的对象为满足下列条件的元件。
‧
[ 机器设置 ] -“规格信息”-“吸附位置校正规格”画面中的“校正方式”的设置为“校正”或“校正 ( 有送料器校正 )”。
‧
使用 [ 机器设置 ] -“规格信息”-“吸附位置校正规格”画面中的“有效标志”的设置为“执行”的吸嘴吸附的元件。
‧
基板程序的 [ 元件 ] -“选项”画面中的“校正吸附位置”的设置为“执行”的元件。
在本画面可以查看对象元件 ( 送料器 ) 的吸附位置是如何被校正的。若 X、Y 方向中任何一方的校正值超过在机器
设置画面中设定的警告范围或错误范围时，本画面元件列表中的对象元件会立即切换显示颜色。
■ 显示颜色表
行的颜色 状态 内容
黄色 警告 超过了在 [ 机器设置 ]-“吸附位置校正规格”中设置的各吸嘴的“警告级别”值。
红色 错误 超过了在［机器设置］-“吸附位置校正规格”中设置的各吸嘴的“错误级别”值。
n
要点
发生警告时 ：显示错误提示，多层指示灯亮黄灯，但仍然可以继续运行。
发生错误时 ：在完成 1 张基板的生产之后显示错误提示，无法进行运行。
n
要点
吸附位置校正规格中的警告级别、错误级别值为机器设置画面内的项目，设置或修改必须由拥有管理员权限的人员进行。
监控屏：吸附位置校正
26218-KMG-00
· No.
显示元件号码 ( 元件信息数据的 No.)。
· 安装号码
显示送料器的安装号码。
· 元件名
显示元件的名称。
· 料带种类
带装元件时显示使用的料带种类，盘装元件时显示送料器类型。
2-29
2
· X(mm)、Y(mm)
显示吸附位置的校正量。该校正量是以吸嘴中心为基准时 X 与 Y 方向的误差量。
· 吸料率 (%)
显示吸料率。（满足使用吸附位置校正功能条件的吸嘴 )
· 抽样数
显示吸附、贴装的元件数量。( 满足使用吸附位置校正功能条件的吸嘴 )
· [ 全部重置 ] 按钮
清除显示在监控屏中的所有元件的吸附位置校正数据。
· [ 个别重置 ] 按钮
从显示在监控屏中的元件中选择任意元件，清除该元件的吸附位置校正数据。
2-30
2

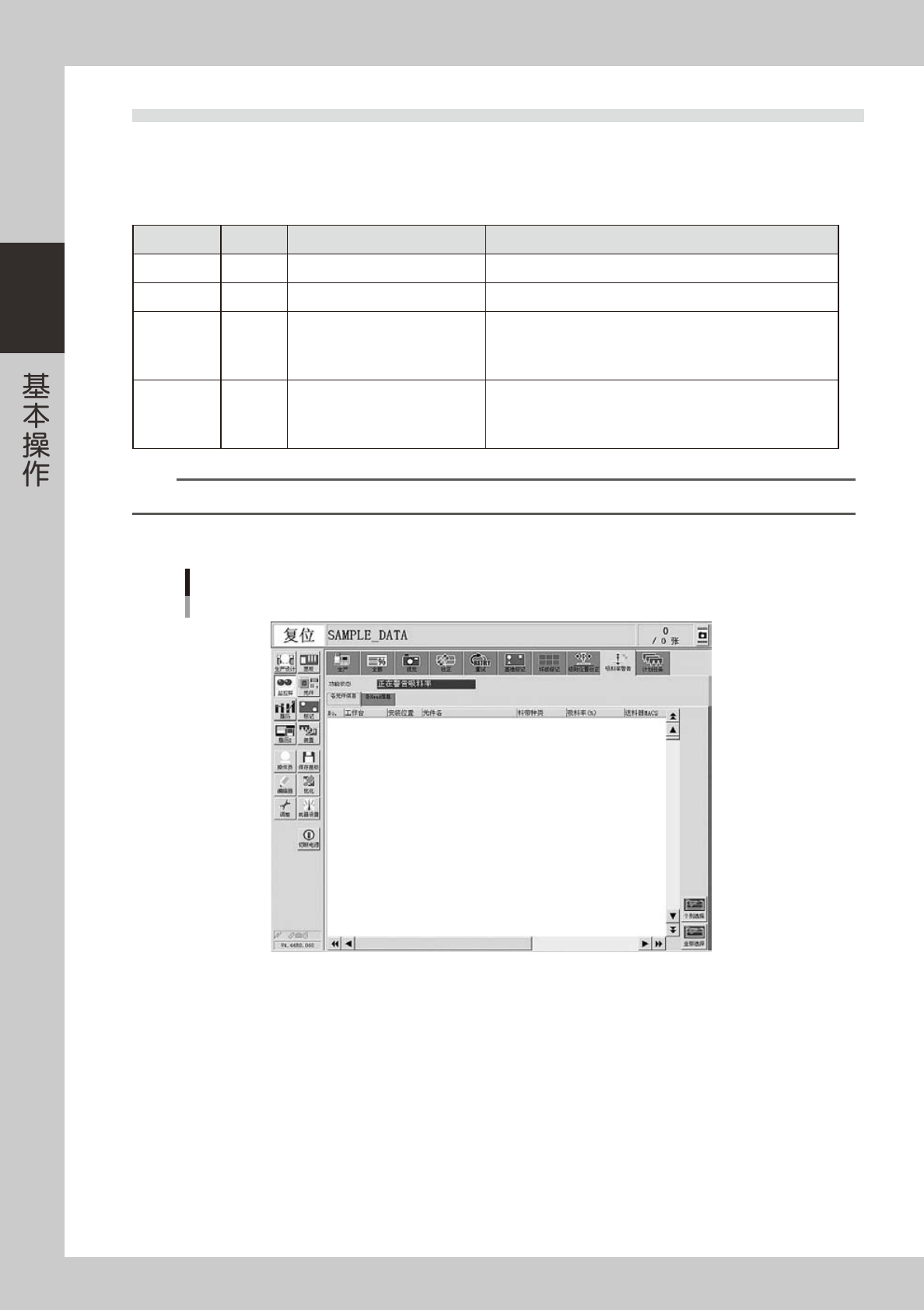

3.9 吸料率警告
“吸料率警告”画面，只有使用吸料率警告功能时才显示。在本画面可以查看各元件、各贴装头的吸料率下降状况。
吸料率在贴装组的贴装完成之后，立即更新。但，未使用的元件或贴装头，不会显示吸料率。运行中的吸料率采
用不同的颜色同步显示。
■ 显示颜色表
行的颜色 状态 吸料率 内容
白色 100% 〜 [ 注意 ( 黄色 )]% 吸料率为 [ 注意 ( 黄色 )]% ＜ ×( 吸料率 ) ≤ 100%。
黄色 注意 [注意(黄色)]%〜[警告(红色)]% 吸料率为 [ 警告 ( 红色 )]% ＜ ×( 吸料率 ) ≤ [ 注意 ( 黄色 )]%。
红色 警告 [警告(红色)]%〜0%
吸料率为 0% ≤ ×( 吸料率 ) ≤ [ 警告 ( 红色 )]%。
[ 机器设置 ]-“规格信息”-“吸料率警告规格”画面中的“控制停
止 ( 红 )”的设置为“执行”时，报错并停止运行。( 控制停止的默
认设置为“不执行”)
粉红 观察 任意
若吸料率在 [ 警告 ( 红色 )]% 的范围以内，可以通过单击 [ 个别选择 ]
按钮或 [ 全部选择 ] 按钮，使行由红色变为粉红。
该状态下，即使将“控制停止”设置为“执行”，贴片机也不会停
止运行。
n
要点
上表参数的设置在机器设置画面进行，更改 [ ] 内 % 的数值必须由拥有管理员权限的人员进行。
“各元件信息”选项卡画面
监控屏：吸料率警告
各元件信息
26219-KMG-00
· No.
显示元件号码 ( 元件信息数据的 No.)。
· 工作台
显示使用该元件的工作台。本机显示为 A 工作台。
· 安装位置
显示装有该元件的送料器的安装位置。
· 元件名
显示元件的名称。
· 料带种类
带装元件时显示使用的料带种类，盘装元件时显示送料器类型。
