1-5
1
■ 指示灯 ( 蜂鸣器 )
贴片机的实时状态用绿、红、黄或绿、白、蓝三种颜色的指示灯显示 ( 可从两种配色类型中选择颜色 )。
当贴片机发生异常或错误时，指示灯下侧的蜂鸣器鸣响报警 ( 左右转动指示灯下部的圆环可以调节音量 )。
状态 例 绿色 红色 / 白色 黄色 / 蓝色
暖机、自动运行中 亮灯
紧急停机 亮灯
系统发生错误时
--- 蜂鸣器鸣响 ---
·过电流
·超过次级极限等
亮灯
运行、基板程序发生错误时
--- 蜂鸣器鸣响 ---
·吸附错误、识别错误
·数据检查错误等
亮灯
元件无法使用
·元件用完
·sATS15 的门为打开状态等
闪烁
□ 补料指示灯 ( 选配 )
元件用完时亮灯。
■ 机器间输入、输出用接口
贴片机从后工序机接受信号后将基板传出，并向前工序机发出信号要求传入其它基板。NEXTINTERFACE 接口与后工序机
连接，PREVIOUSINTERFACE 接口与前工序机连接。如果是右→左传送基板的标准贴片机，其背面右下方面板内装配的是
PREVIOUSINTERFACE，背面左下方面板内装配的是 NEXTINTERFACE。
■ 送料器架
将送料器安装在送料器架上供给元件。详细内容，请参阅本章后述“4.2.1送料器架”的内容。
□ 料带盘托架 ( 选配 )
放置安装在贴片机上的送料器的料带盘。
■ 切带机
剪断用完元件之后的空料带并丢弃到空料带回收箱中。
□ 空料带回收箱 ( 选配 )
回收用完元件之后的空料带。
□ sATS15( 选配 )
安装并供给生产中用的盘装元件。关于 sATS15 的内容，请参阅本章后述“4.3sATS15( 选配 )”。
1-6
1

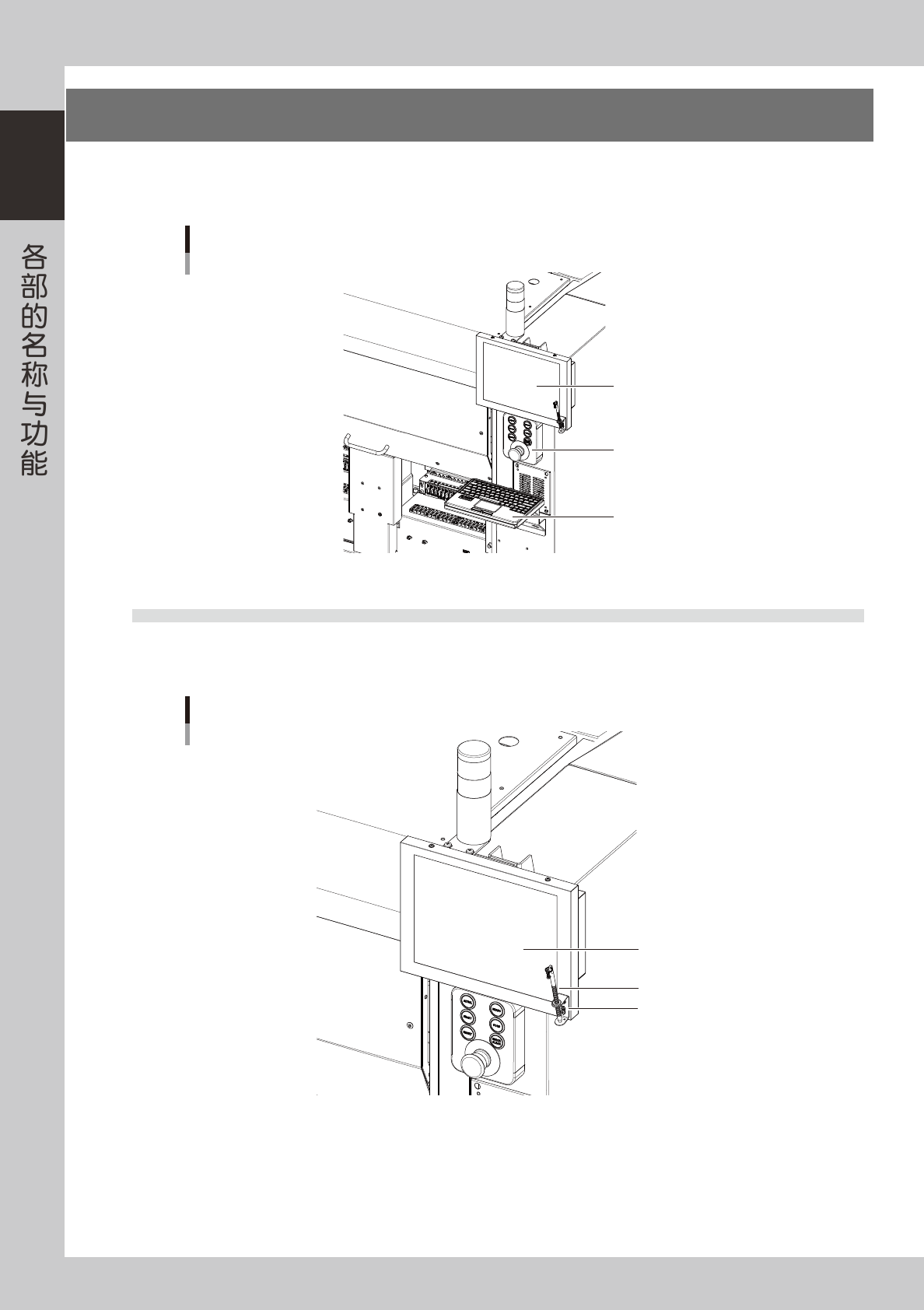

2.操作、输入部
贴片机的正面和背面装有操作机器、输入数据时使用的操作面板按钮、操作显示屏 ( 背面的为选配 )。
本章节，分别介绍这些装备的主要功能。
操作、输入部
键盘 (选配）
操作面板
操作显示屏
25106-KMG-00
2.1 操作显示屏
本贴片机采用触摸屏操作机器与编辑数据。选择画面上的图标按钮或参数时，使用触控笔。不使用触控笔时，可
以插回笔插中以免丢失。
操作显示屏
笔插
触控笔
操作显示屏
(触摸屏)
25107-KMG-00
1-7
1
2.2 键盘(选配)
作为可选配置，本贴片机可以选配操作机器和编辑数据用的键盘。选择画面上的图标按钮或参数时，使用触控板
使光标对准之后，按左键即可 ( 右键无法使用 )。
使用键盘时，需在贴片机上加装键盘架，并将键盘的 USB 插头插在贴片机主体上键盘专用的 USB 端口中。
键盘
触控板
左键、右键
键盘专用USB端口
键盘架
固定键盘架的螺丝
25108-KMG-00
c
注意
上图中的 USB 端口为键盘专用 ( 不支持必须安装专用驱动程序的键盘 )。请勿与其它 USB 设备连接。
此外，若连接 2 个以上的键盘时，独占控制将无效，键盘将无法使用。
