112 TR7007 User Guide--Software
選取檢測框介面示意圖 圖224
預覽：預覽符合當前所有選取特徵的檢測框。以下圖為例，勾選『類型』與『板子』
時，預覽符合這兩項特徵項目的檢測框為板子 1 所有符合類型 201 的檢測框，而只勾
選『類型』特徵時，則會預覽所有符合類型 201 的檢測框。
套用所有板：多聯板中所有符合特徵的檢測框。
基於選取框：當前選取檢測框。
Test Research Inc.
TR7007 User Guide--Software 113

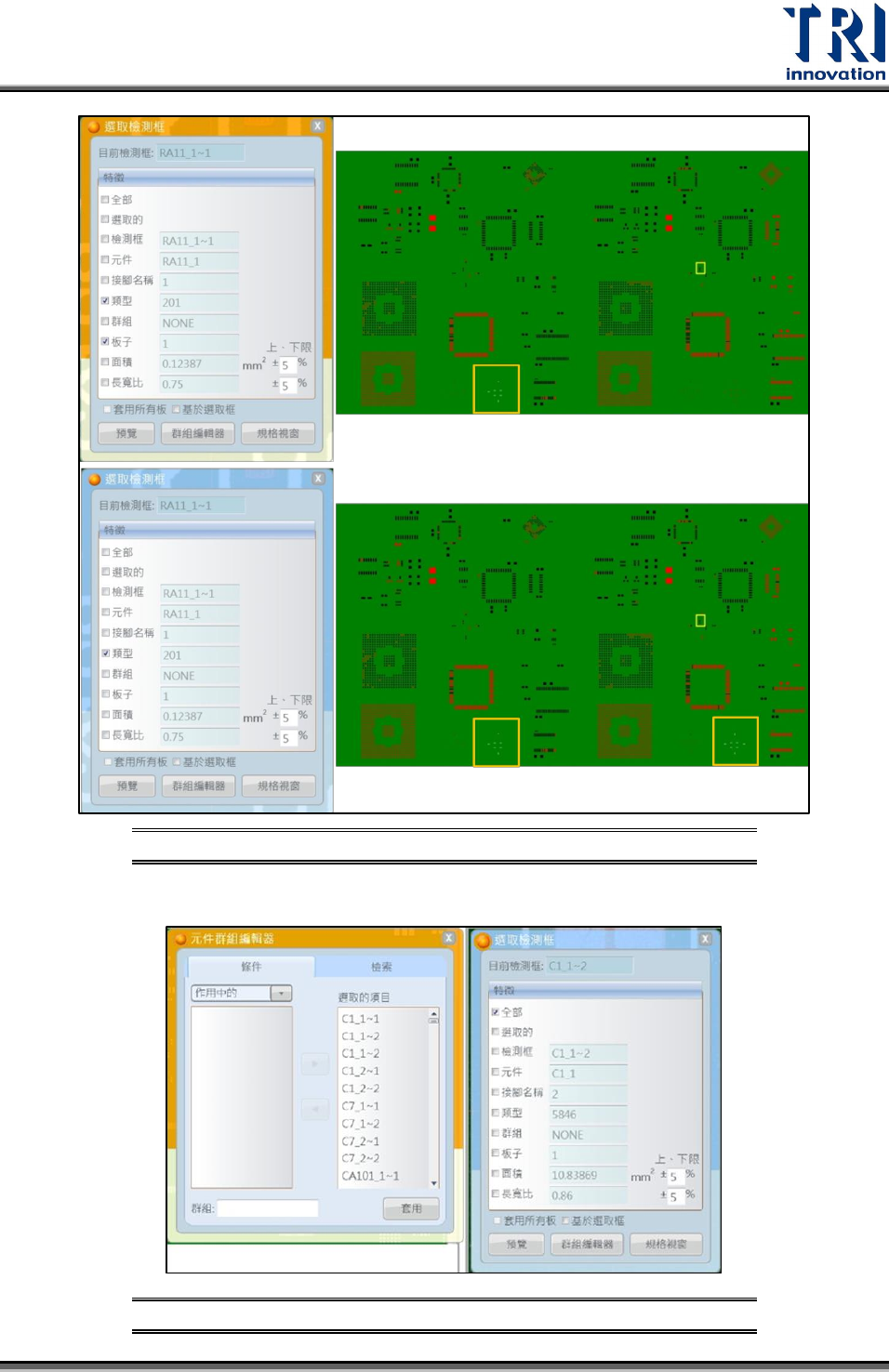

預覽符合所有特徵設定的檢測框示意圖 圖225
群組編輯器：針對符合特徵項目的所有檢測框來設定群組。
群組編輯器介面示意圖 圖226
Test Research Inc.
114 TR7007 User Guide--Software
規格視窗：針對符合特徵項目的所有檢測框來設定檢測規格。詳細設定內容可參閱主
工具列【規格】說明。套用範圍為自動顯示為所有選擇的檢測框(介面中的『套用到』
會自動顯示此範圍，使用者毋須選擇)。

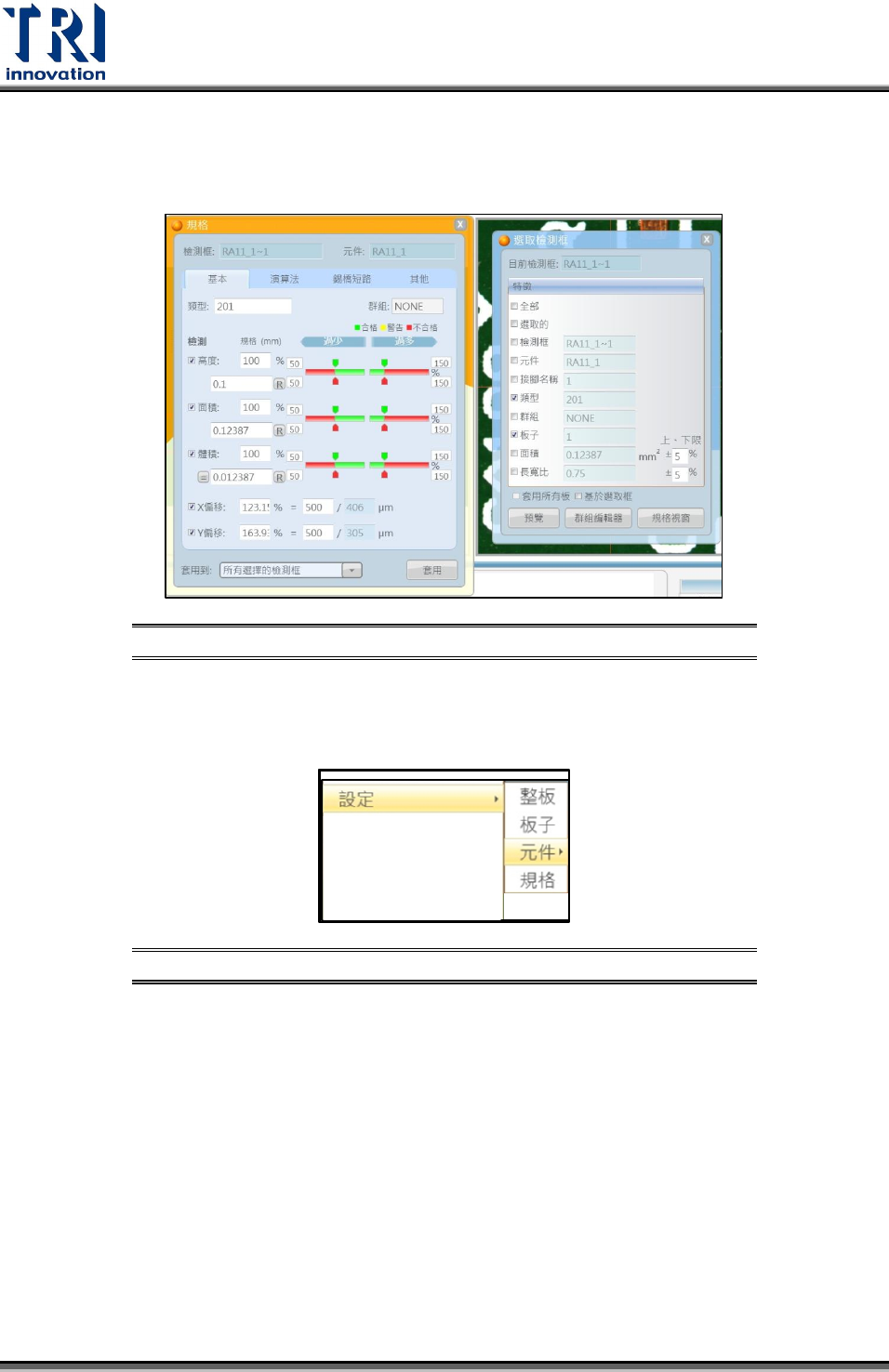

規格介面示意圖 圖227
5.2.5 設定
項目分為整板 / 板子 / 元件 / 規格，以下將逐項說明。
設定選單項目示意圖 圖228
