Test Research Inc. TR 7007 User Guide -- So ftware 117 取消 ( 維持原先的設定 ) / 套用 ( 套用當前的設定 ) / 確定 ( 完成套用後結束設定視窗 ) 。 5.2.5.2 板子： 板子資料：顯示當前多聯板 欄 / 列 資訊。 選擇配置方式：選擇多聯板板號排列方式。分為兩種路徑： S 型路徑與 Z 型路徑的排 列方式。 完成配置方式的選擇後，可設置忽略不進行檢測的板子，畫面會…
Test Research Inc.
116 TR7007 User Guide--Software

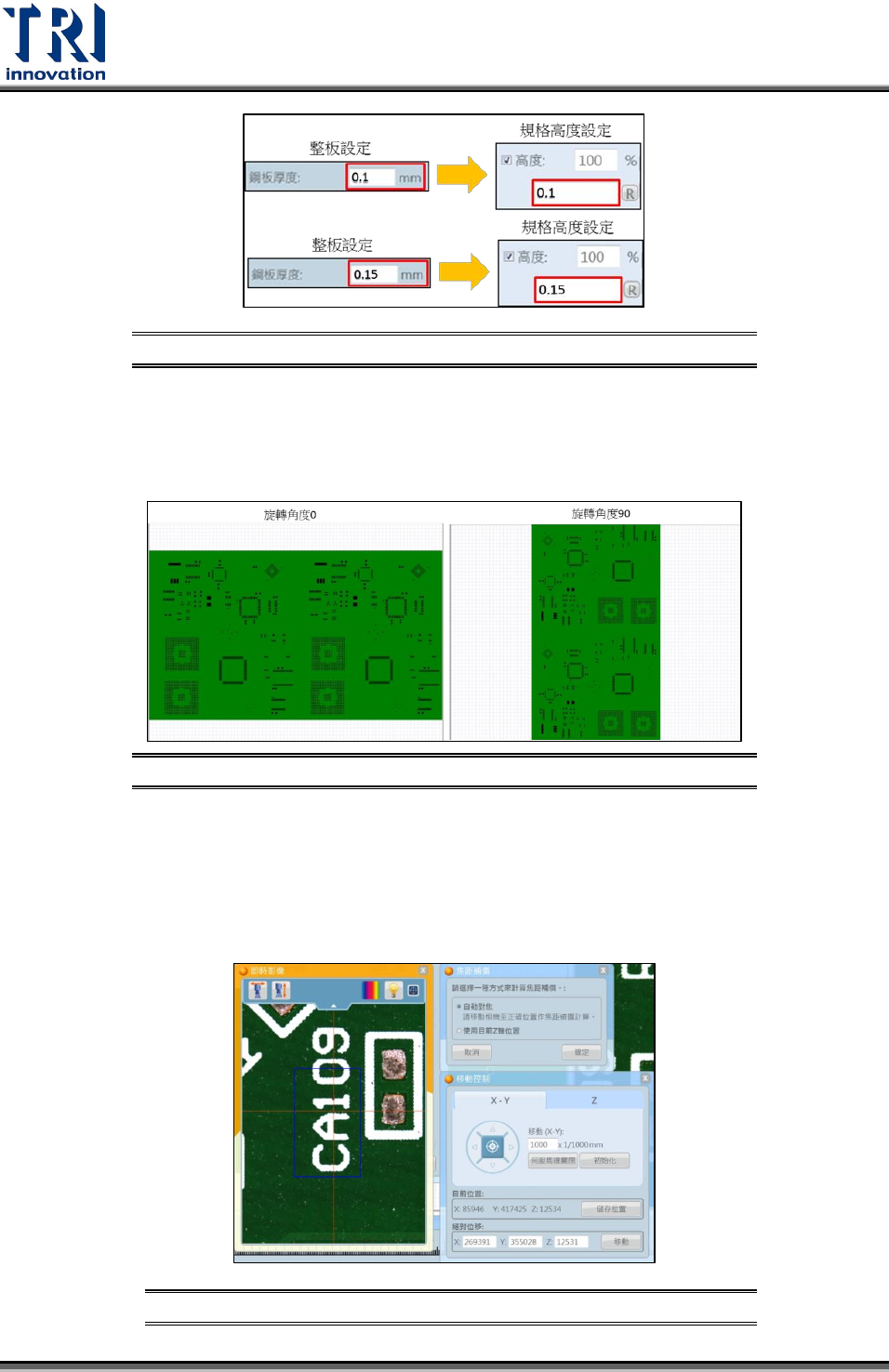

鋼板厚度設定示意圖 圖231
旋轉角度：依照使用者實際進板的方向進行 CAD 框整體旋轉：0/90/180/270。
(預設正向為逆時針旋轉)。若待測板為長方形而 CAD 框旋轉角度為 90/270 時，
需調整軌道板寬(需先確認軌道上沒有任何板子)，調整板寬完成後再執行掃圖。
設定旋轉角度 0/90 結果比較圖 圖232
焦距補償：點選”取得焦距補償”後，可選擇
a. 自動對焦：當前選擇區域進行 Z 軸補償：滑鼠直接拉框(如圖 20 藍框所
示)，此藍框區域為執行焦距補償的計算區域。
b. 使用目前 Z 軸位置：手動調整 Z 軸後儲存當前 Z 軸位置。
焦距補償介面示意圖 圖233
Test Research Inc.
TR7007 User Guide--Software 117
取消(維持原先的設定) / 套用(套用當前的設定) / 確定(完成套用後結束設定視窗)。
5.2.5.2 板子：
板子資料：顯示當前多聯板 欄/列 資訊。
選擇配置方式：選擇多聯板板號排列方式。分為兩種路徑：S 型路徑與 Z 型路徑的排
列方式。
完成配置方式的選擇後，可設置忽略不進行檢測的板子，畫面會直接出現 X 符號，如
圖所示，代表每一片的 1 號板皆不進行檢測。
使用取消(維持原先的設定) / 重置 (重新設定) / 確定 (完成確認當前設定)。
板子設定介面示意圖 圖234
S 型與 Z 型路徑排列方式示意圖 圖235
Test Research Inc.
118 TR7007 User Guide--Software
5.2.5.3 元件
編輯：重新定義當前選取檢測框的名稱與類型，並可選擇是否須套用到其他板子(多
聯板情況下)。
編輯介面示意圖 圖236
尋找檢測框：依照檢測框狀態篩選出欲尋找的元件名稱與類型。如下圖所示，手動輸
入元件 RA11 後，於畫面右下方顯示符合 RA11 且為正常狀態的檢測框。
尋找檢測框介面示意圖
圖237
套用規格到其他元件: 當前所選擇的檢測框參數，包含檢測框大小以及搜尋範圍大小
將會套用到所有相同類型元件上的同一個檢測框。
接腳名稱編輯器：定義 IC 或 BGA 區接腳檢測框的編號。以下圖示舉例 IC 接腳。
