Test Research Inc.
126 TR7007 User Guide--Software

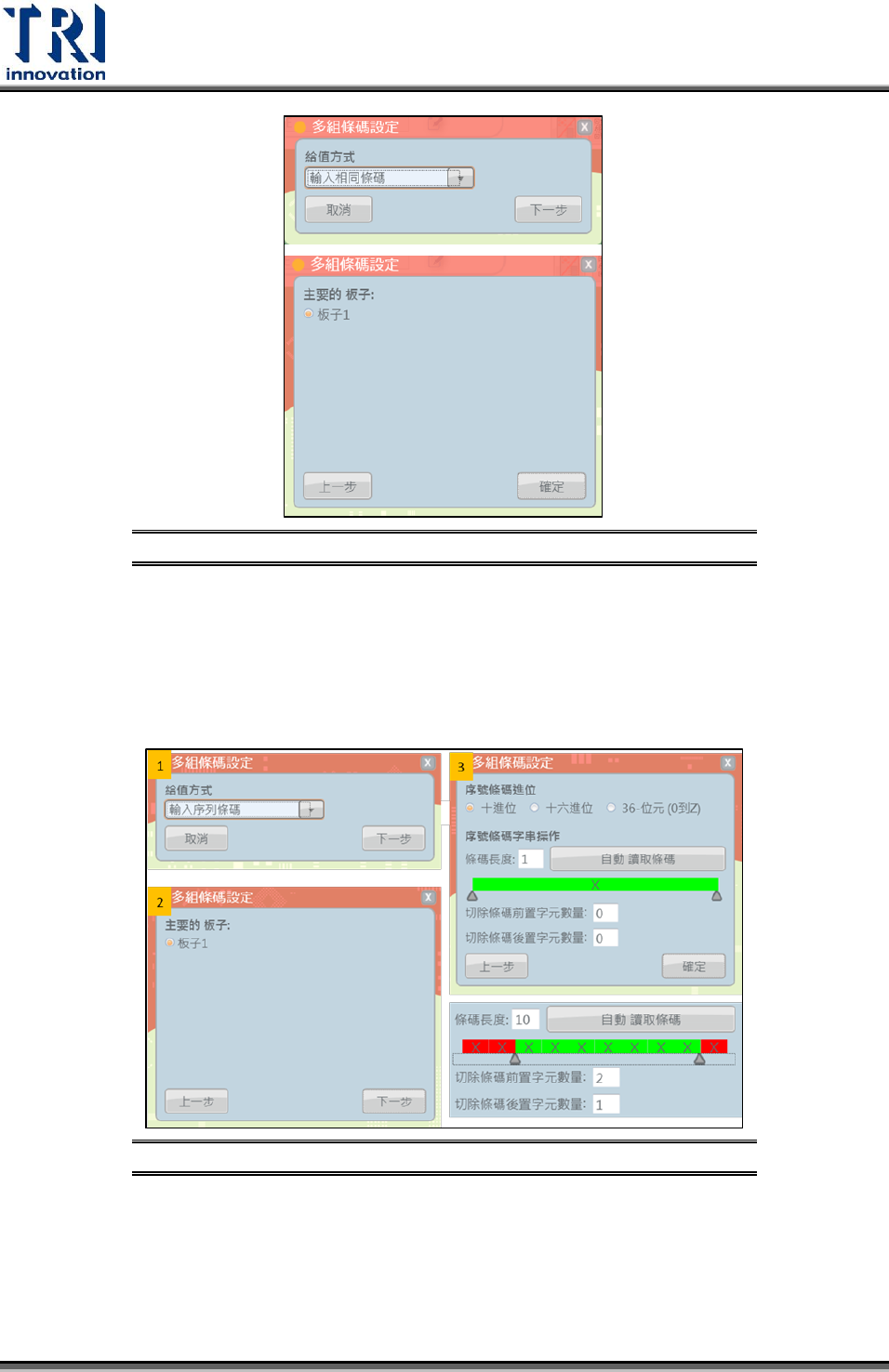

輸入相同條碼設定示意圖 圖253
完成條碼設定後，於多組條碼設定的介面中選擇『輸入相同條碼』，點選『下
一步』。選擇主要套用條碼所在的板子編號。完成後點選確定。
輸入序列條碼：當多聯板中僅有一個單板有條碼時，可將此單板的條碼設定為
主要套用，其他單板則會利用主要條碼依照序列規則依序代表各單板。
輸入序號條碼設定示意圖 圖254
1. 完成條碼設定後，於多組條碼設定的介面中選擇『輸入序號條碼』，點
選『下一步』。
2. 選擇主要套用條碼所在的板子編號。完成後點選下一步。
3. 設定多條碼的序列規則，完成設定後點選[確認]按鈕。
Test Research Inc.
TR7007 User Guide--Software 127
a. 序號條碼進位：設定多聯板中每個單板的命名方式，分為：
十進位 0~9，十六進位 0~F，36 位元 0~Z。
b. 設定條碼長度：設定條碼字元數。
c. 自動讀取條碼：點選後會讀取條碼讀入條碼長度。
d. 切除條碼前、後置字元數量：設定條碼中前置與後置欲固定的字元。
例如：由兩個單板所組成的多聯板中，板號 1 主要條碼為 TRI1234567P，
若要使板號 2 的條碼命名為 TRI1234568P，則設定切除條碼前 3 碼與後 1
碼即可符合。
切除條碼前、後置字元數量示意圖 圖255
5.2.9 刪除項目
選擇欲刪除的檢測框與種類(項目如下圖所示)。
刪除項目示意圖 圖256
5.2.10 壞板標記
此功能說明與 3.2 相同。
1 2
TRI1234567P
TRI1234568P
Test Research Inc.
128 TR7007 User Guide--Software
5.2.11 無 GERBER 程式
當無 Gerber 檔時就無法利用 Gerber Tool 軟體製作並匯出 SPI 檔供機台檢測資料使
用。此可利用此功能建立檢測資料，流程圖如下所示。
無 Gerber 程式設定流程圖 圖257
輸入待測板的寬度與高度後，點選”確定”，此時機台會依照此設定値自動調整軌道寬
度。
