2.1.11 螢幕尺
當在設定鋼板與載具尺寸時，軟體介面下方會出現螢幕尺。供使用者直接量測載具的
尺寸。
雙軌機型介面介紹 2.2
TRI SPI 的雙軌機型有前後兩個螢幕，每個螢幕皆可觀察與設定任何一軌的運行。軌
道一與軌道二的軟體分別使用藍色與綠色的介面加以區分。軌道一為藍色的介面，軌
道二為綠色的介面。

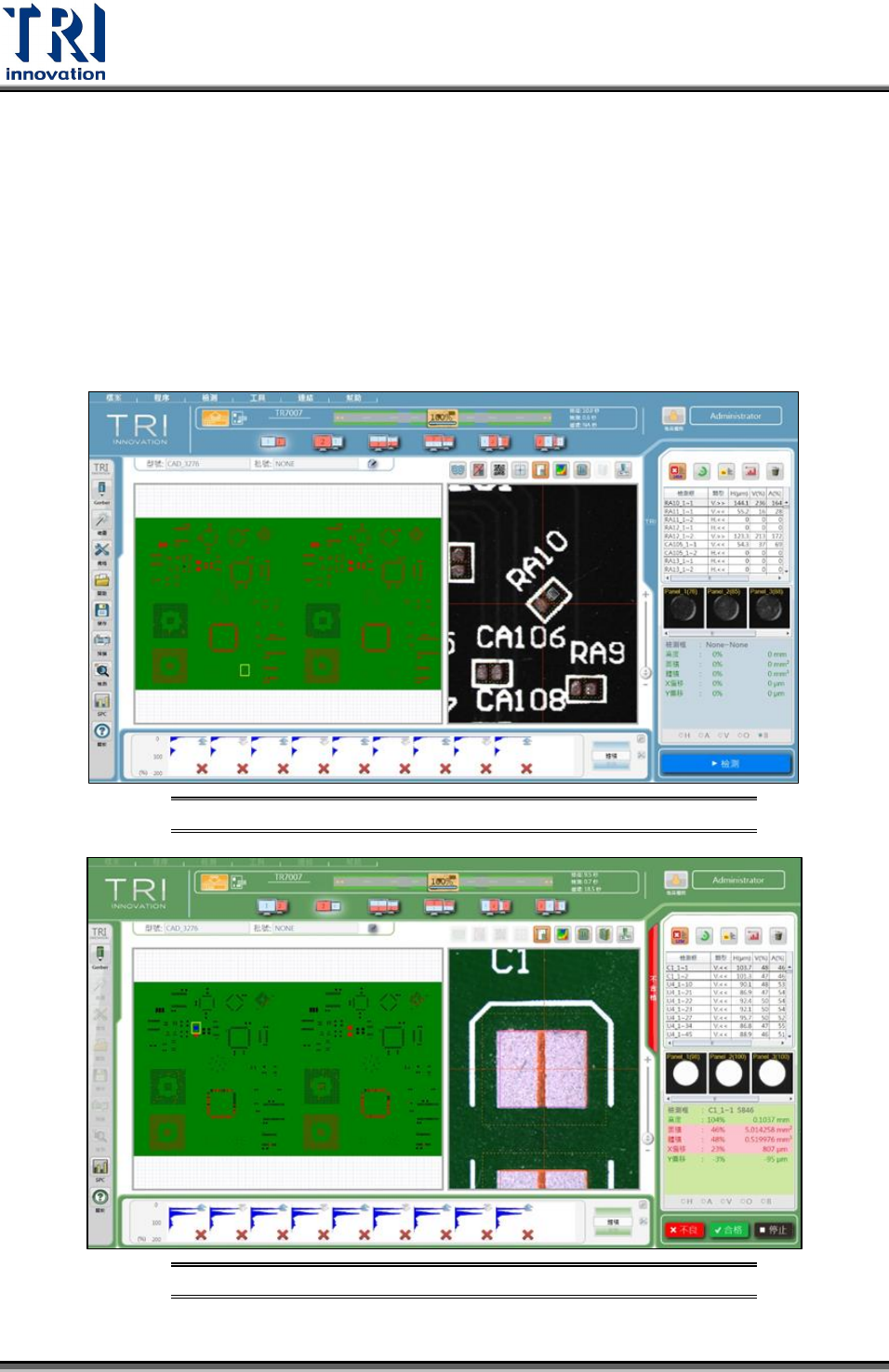

雙軌軟體介面_軌道 1 示意圖 圖39
雙軌軟體介面_軌道 2 示意圖 圖40
Test Research Inc.
TR7007 User Guide--Software 27
兩軌的軟體介面可以選擇於各別螢幕單一顯示，或是在兩個螢幕上同時顯示。使用者
可於介面上的切換按鈕直接選定顯示方式。
切換雙軌螢幕的排列方式示意圖 圖41
2.2.1 同時顯示_水平排列
同時顯示_垂直排列示意圖 圖42
上圖中對應的各區域如下:
1. 切換排列方式：兩個介面皆有此功能列，並可選擇是否隱藏。
2. 主工具列：兩個介面皆有此功能列，並可選擇隱藏。
3. 圖示區：兩個介面皆會顯示。
4. FOV影像區：兩個介面皆會顯示。
5. 快捷工具列：兩個介面皆有此功能列，並可選擇是否隱藏。
6. 檢測結果：兩個介面皆會顯示此欄位。
7. 檢測結果列表工具列：兩個介面皆會顯示此欄位。
8. 檢測按鈕：兩個介面皆會顯示。
Test Research Inc.
28 TR7007 User Guide--Software
9. 檢測狀態列：兩個介面皆會顯示。
10. 覆判按鈕：兩個介面皆會顯示。
11. 當前 10 板統計圖：兩個介面皆會顯示。
2.2.2 同時顯示_水平排列
同時顯示_水平排列示意圖
圖43
上圖中對應的各區域如下:
1. 切換排列方式：兩個介面皆有此功能列，並可選擇是否隱藏。
2. 主工具列：兩個介面皆有此功能列，並可選擇隱藏。
3. 圖示區：兩個介面皆會顯示。
4. FOV 影像區：兩個介面皆會顯示。
5. 快捷工具列：兩個介面皆有此功能列，並可選擇是否隱藏。
6.檢測結果：兩個介面皆會顯示此欄位。
7. 檢測結果列表工具列：兩個介面皆會顯示此欄位。
8. 檢測鈕：兩個介面皆會顯示。
9. 檢測狀態列：兩個介面皆會顯示。
10.覆判按鈕：兩個介面皆會顯示。
11. 當前 10 板統計圖：兩個介面皆會顯示。
