Test Research Inc.
TR7007 User Guide--Software 119
IC 接腳檢測框編號設定步驟示意圖 圖238
重新編碼檢測框編號比較圖 圖239
規格：功能內容與 4.3 相同
5.2.6 直方圖
3D 門檻值：
Test Research Inc.
120 TR7007 User Guide--Software

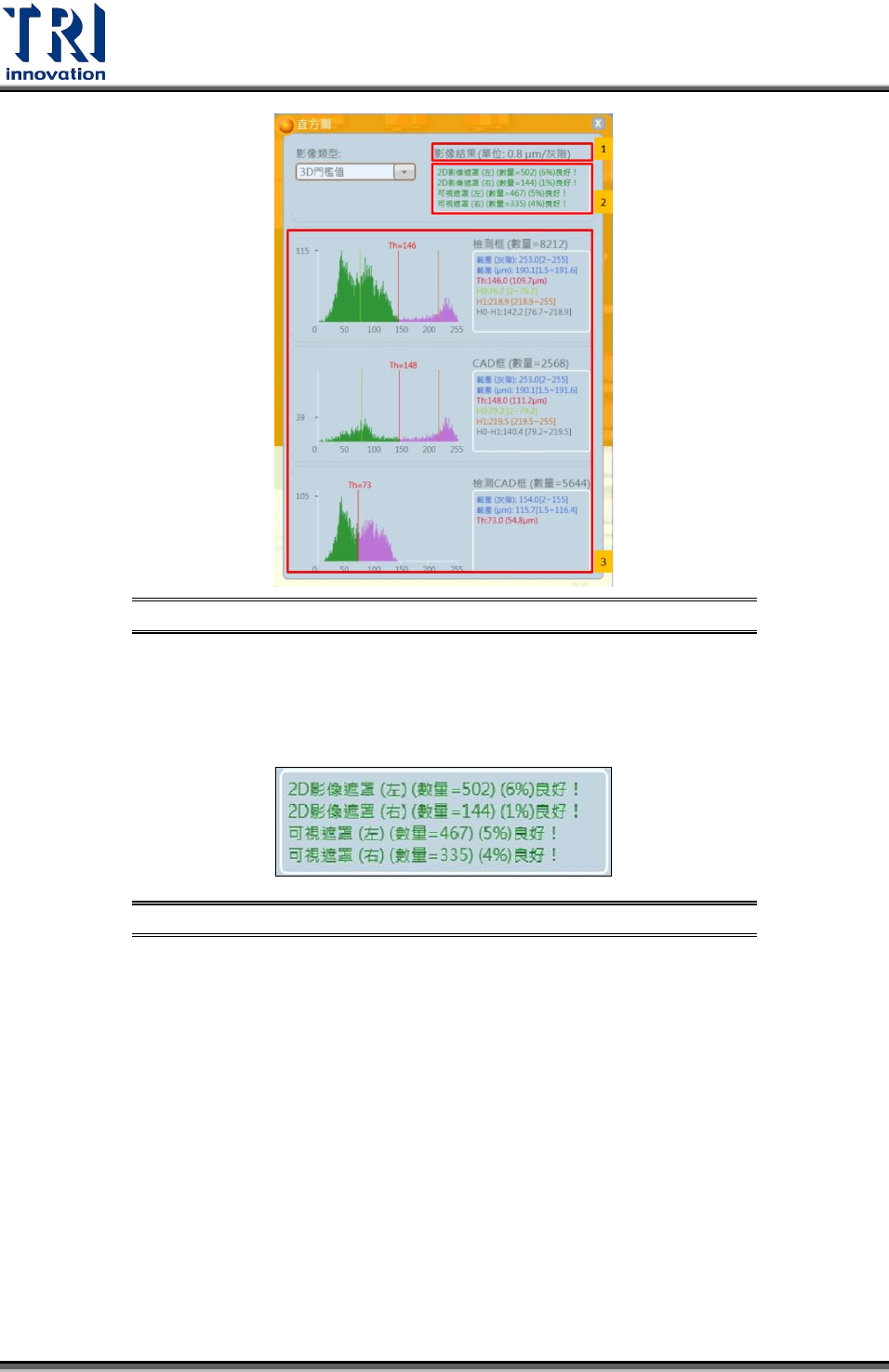

直方圖_3D 門檻值畫面示意圖 圖240
1. 影像結果：將高度値轉換成灰階値後所得到的灰階與高度關係。
2. 的顯示影像處理像素數統計資訊：統計影像經後處理或前處理被遮罩(濾除)的
像素數。
影像過濾的資訊示意圖 圖241
2D 影像遮罩(左/右)：依照『規格』> 『其他』分頁> 『2D 遮罩』的設定
門檻値進行影像後處理，並計算所有搜尋範圍內被遮罩的總像素數。按
照遮罩百分比分成三個等級：
A. 良好：遮罩百分比小於 25%判定為良好。
B. 尚可：遮罩百分比判定 25%~50%判定為尚可。
C. 不良：遮罩百分比大於 50%判定為不良。
可視遮罩(左/右)：依照『檔案』> 『系統設定』> 『3D 資料設定』的設
定門檻値進行影像前處理，計算於搜尋範圍內被濾除的總像素數。分為
左條紋燈與右條紋燈的影像處理結果。按照百分比分成三個等級：
A. 良好：濾除百分比小於 25%判定為良好。
Test Research Inc.
TR7007 User Guide--Software 121
B. 尚可：濾除百分比 25%~50%判定為尚可。
C. 不良：濾除百分比大於 50%判定為不良。

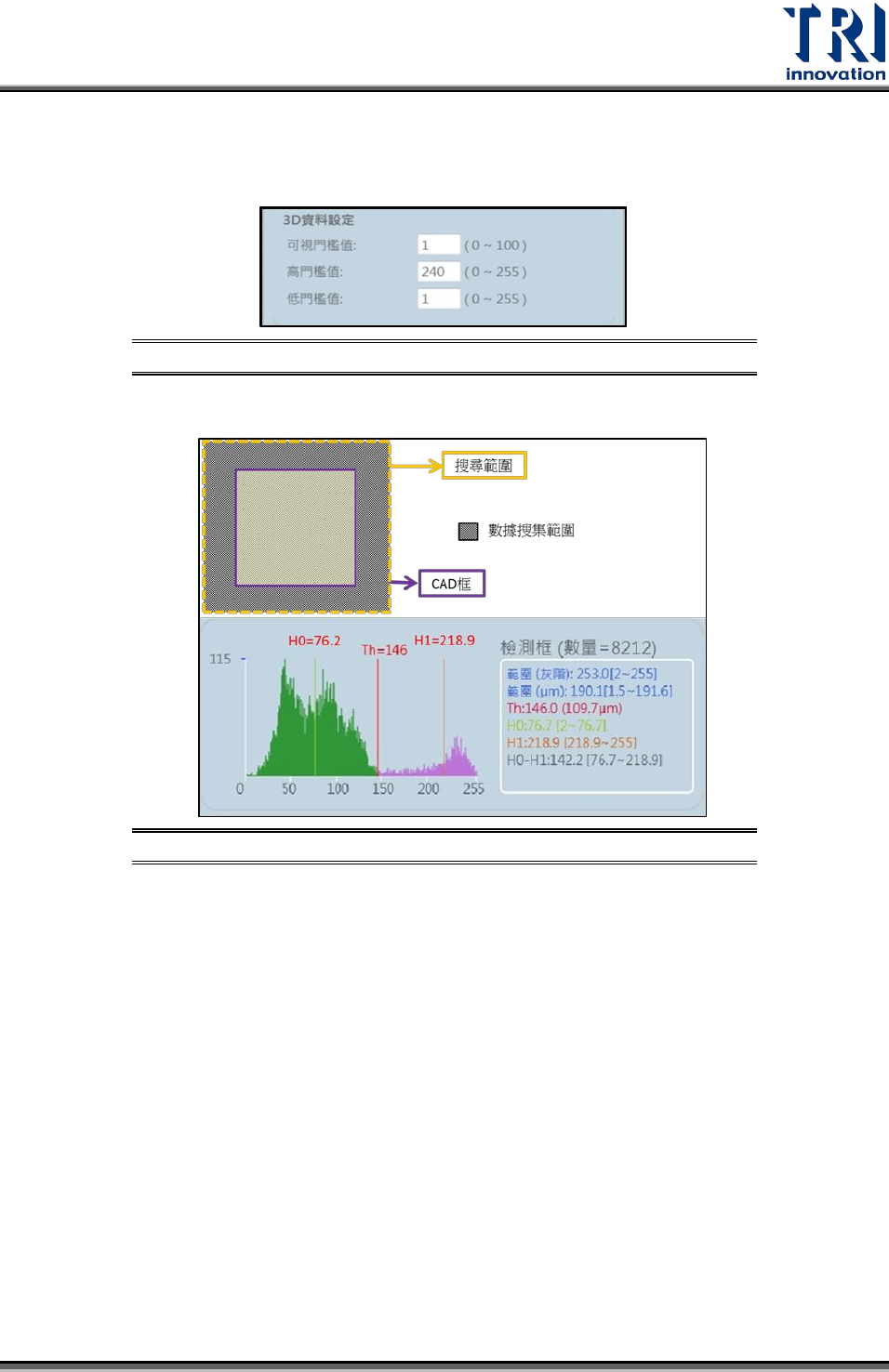

3D 資料設定介面示意圖 圖242
3. 直方圖與資訊：按照數據統計的範圍分成三種類型。
類型一直方圖 圖243
類型一 統計搜尋範圍內所有數據：代表全體累積高度値的分佈情形，因此
可藉由此來定義錫膏與底層區域的高度門檻値。
直方圖中 X 軸代表灰階值，Y 軸為該灰階的像素總數。圖形中呈現愈尖銳
的兩個獨立的雙峰則代表錫型較佳。
直方圖資訊欄位說明：
檢測框：代表搜尋範圍內的總像素數。如圖 30 所示，總像素數為 8212
個像素。
範圍(灰階)：代表最大灰階値。[ ]內容代表最小與最大灰階値。
範圍(μm)：顯示最高高度値。[ ]內容代表最低與最高高度値。
Th：利用自動模式定義的高度門檻値。以此門檻値為基準，若大於此門
檻値定義為錫膏區域，小於此値則定義為底層區域。
