Test Research Inc.
TR7007 User Guide--Software 159
SPC 設定畫面示意圖 圖326
機台 ID：當用戶端有多個生產線並搭配多個 SPI 機台時，使用者可自行定義每個機
台的編碼，以便 SPC 系統區分各個機台的輸出數據。
匯出檔案到 SPC：切換至開啟後會自動將檢測資料傳送到 SPC 系統。
資料夾路徑：指定檢測資料的儲存的路徑。當資料夾路徑出現錯誤時，會導致 SPC
系統無法正常搜尋檢測資料。若設定的輸出資料夾路徑不存在時，軟體會出現警告視
窗。
資料夾路徑輸入錯誤警告視窗 圖327
選擇必須輸出的元件：輸出指定元件的檢測影像。指定後不論是否通過都會輸出該元
件影像。
Test Research Inc.
160 TR7007 User Guide--Software
影像設定：設定輸出影像的種類。

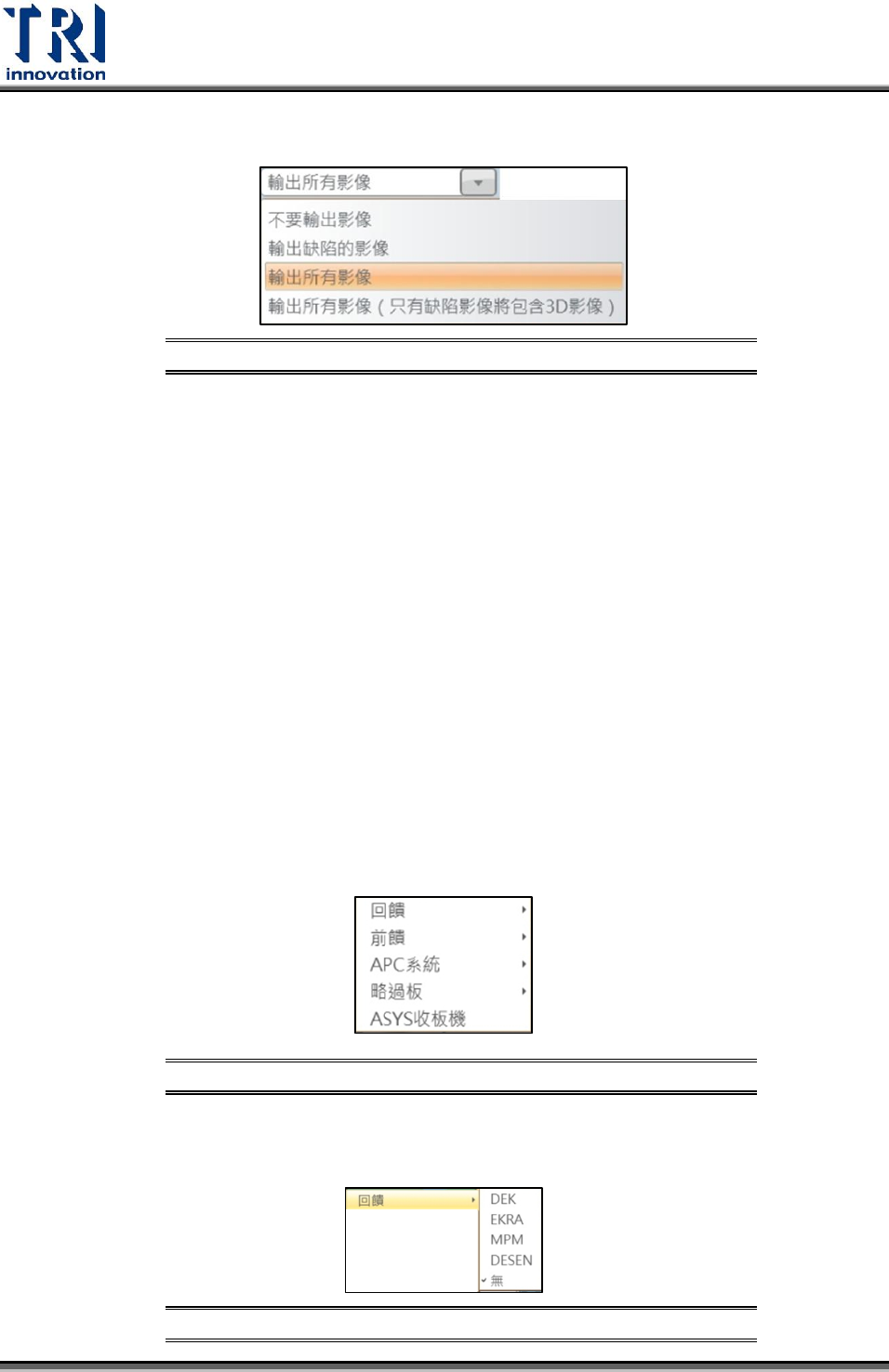

影像設定選單示意圖 圖328
不要輸出影像：僅輸出檢測資料，不輸出影像。
輸出缺陷的影像：檢測資料中會包含輸出機台檢測出的缺點影像。
輸出所有影像：輸出所有檢測影像。
輸出所有影像(只有缺陷影像將包含 3D 影像)：輸出所有(包含 3D 影像)檢測影
像
YMS 警告：此設定項目針對良率管理系統是否啟用警告或警告停機，此系統為選配。
缺陷影像的限制數量：設定最大輸出的影像的張數。若超過最大限制影像張數時，僅
會保存最大張數，超過的張數將不保存。
5.5.2 封閉迴路
將錫膏印刷機、SPI 機台與打件機形成一個封閉迴路，利用此迴路傳遞檢測資訊。舉
例來說，SPI 機台可將檢出的資訊，如：錫膏偏移或為壞板的資訊，回饋給前站(錫膏
印刷機)或後站(打件機)。
封閉迴路項目示意圖 圖329
回饋：使用者設定對應的前站(錫膏印刷機)廠牌，開啟功能後 SPI 會將檢測資料回饋
給前站。SPI 回饋的資訊內容如下圖所示。
回饋選單項目示意圖 圖330
Test Research Inc.
TR7007 User Guide--Software 161

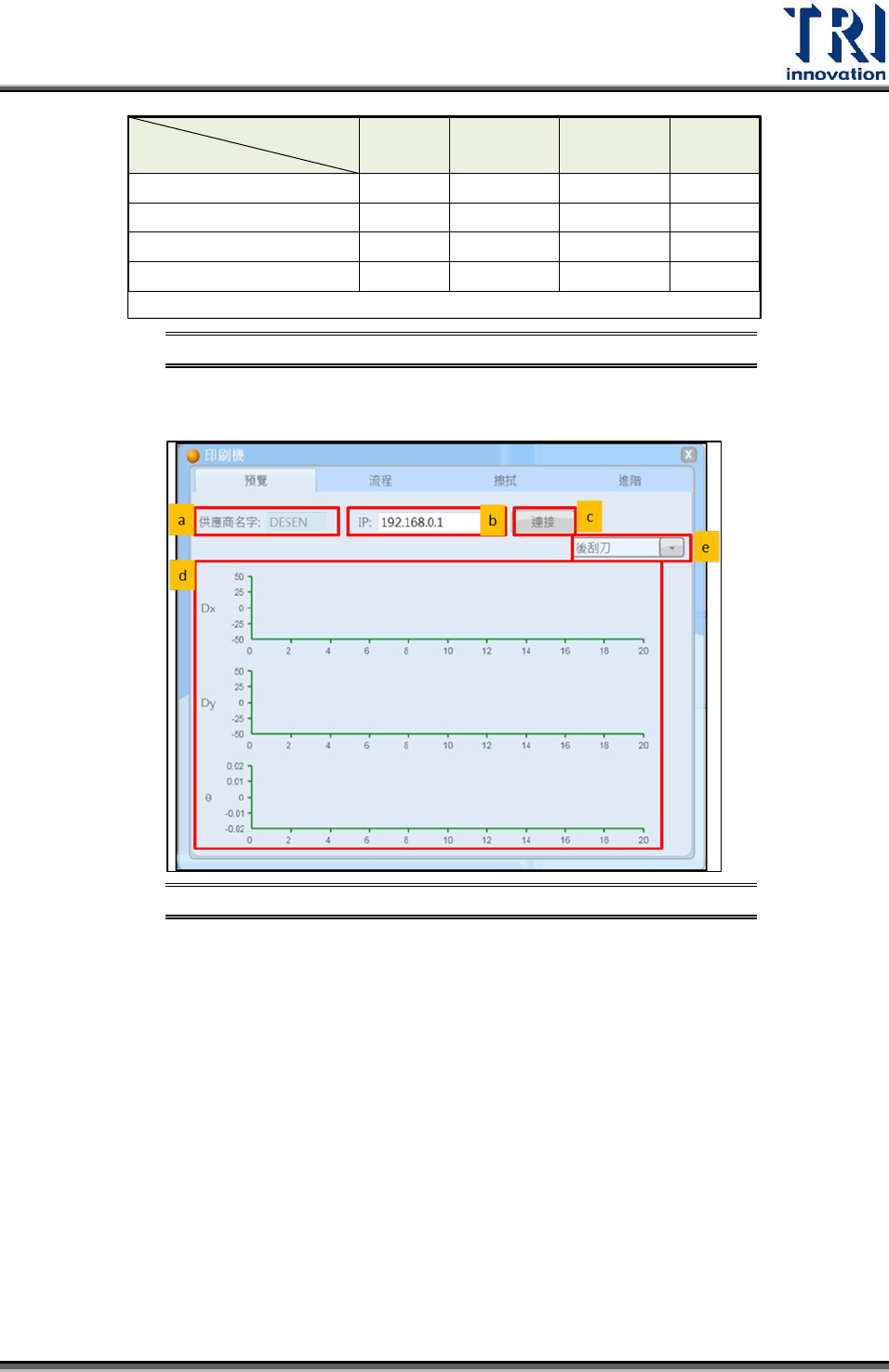

SPI 回饋給各廠牌錫膏印刷機資訊示意圖 圖331
設定介面：以下針對各個分頁說明。
預覽分頁下介面設定 圖332
預覽分頁：
a. 供應商名字：此欄位會顯示當前勾選的錫膏印刷機廠牌。
b. 設定印刷機 IP 位址。
c. 設定完成後點選連結，連結成功後會跳出已連線訊息。若連線失敗時請再
重新確認印刷機 IP 位址與連線設定是否正確。
SPI回饋資訊
機台廠牌
錫點尺寸 錫點偏移量 清鋼板訊號 不良資訊
DEK X X X X
EKRA X X X X
MPM X X X
DESEN X X X
Remark: X 代表SPI回饋的資訊
