檢測框內點選滑鼠右鍵會出現下列功能選單：
A. 調整：調整當前選擇的檢測框大小。
Test Research Inc.
TR7007 User Guide--Software 17
B. 複製：將當前檢測框複製，並可使用設定介面設定套用範圍。
C. 顯示相鄰檢測框：點選此功能後自動選取相鄰的檢測框。

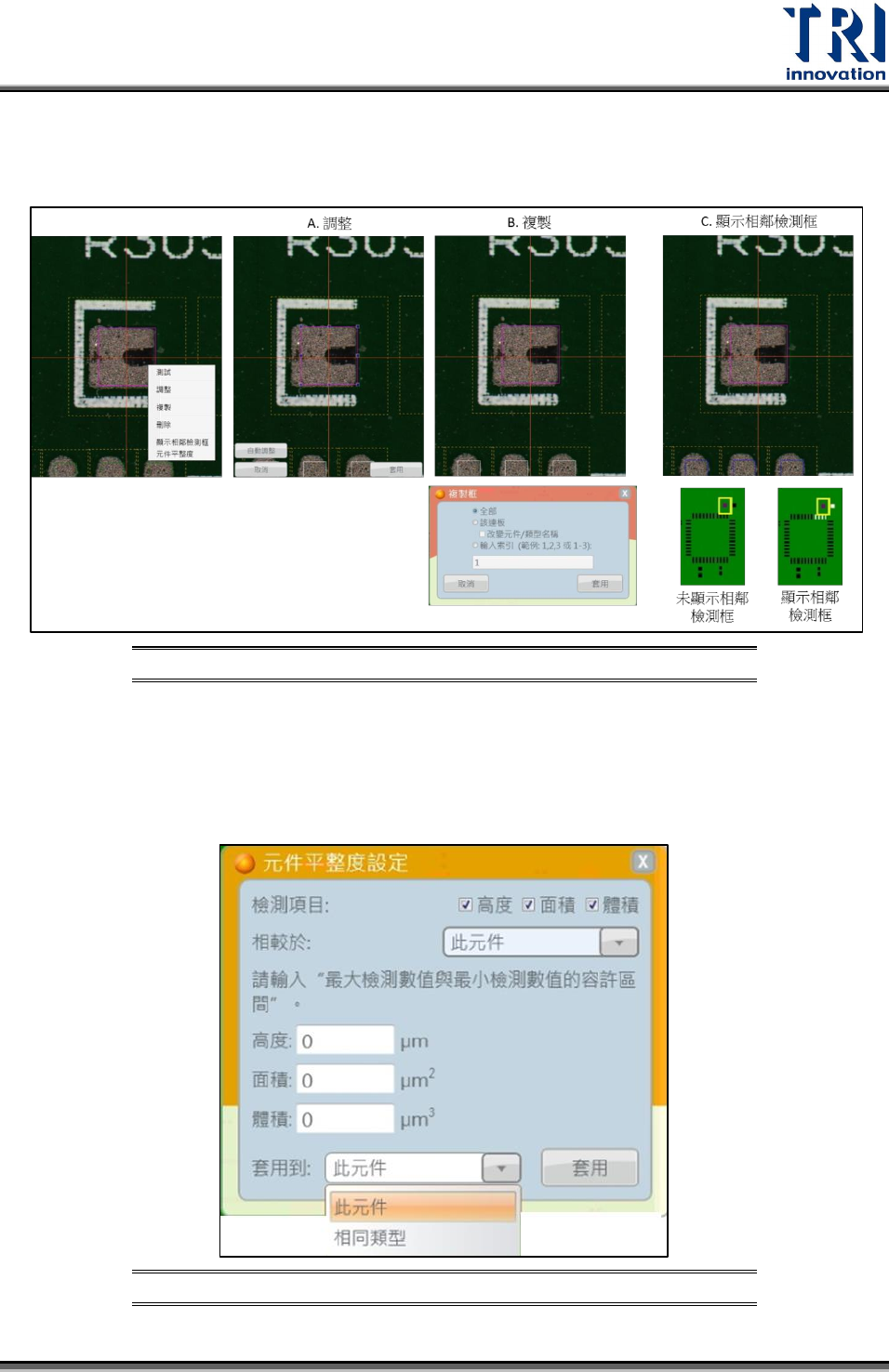

檢測框內功能選單示意圖 圖18
D. 元件平整度：勾選檢測項目後，設定畫面如下圖所示。設定元件中最大檢測值
至最小檢測値可容許的差異範圍。舉例來說：若高度欄位設定 25μm，代表此
元件中最大高度與最小高度的差異不可大於 25μm。使用者可將此設定值套用
到該元件或所有相同類型的元件。
啟用元件平整度設定畫面 圖19
Test Research Inc.
18 TR7007 User Guide--Software
2.1.9 檢測結果
2.1.9.1 檢測結果列表工具列
不合格列表：列出判定不良的檢測框之缺點類型，高度 (單位 μm)、體積(單位
%)、面積(單位%) 、X/Y 方向偏移檢測數值。直接點選該缺點可查看 3D顯示
圖。按下標頭名稱可以對單項進行排序。
圖示下方藍色數字為當前檢測結果的總缺點數。
不合格列表示意圖
圖20
合格率：依整板、板子(單板)、元件、錫點顯示合格個數、不合格個數、良率
以及 DPPM(每百萬缺點數)。
合格率示意圖
圖21
在各項種類中雙擊滑鼠右鍵，即可將合格率顯示切換為直方圖顯示。
