Test Research Inc.
56 TR7007 User Guide--Software
門檻值設定示意圖 圖106
刪除：刪除當前設定值。
CAD 框 3.5
主要目的在於顯示當前匯入的 CAD 框圖示。
大圖顯示檢測框分佈與大小。
當前匯入 CAD 檔示意圖 圖107
Test Research Inc.
TR7007 User Guide--Software 57
H.A.V 概況圖 3.6
執行檢測後，將全板的高度/面積/體積用顏色等高圖的方式來呈現。方便
使用者全板 H.A.V 的整體趨勢。
級距分為兩種類型：
數值(μm)：將高度量測值按照以下級距分類並以相對應的顏色顯示其高度。
數值(μm) 級距示意圖 圖108
數值級距的 H.A.V 概況圖 圖109
百分比(%)：分成五個級距，每個級距相對應的百分比是依照規格設定的上下限
而定。
百分比(%)級距示意圖 圖110
Test Research Inc.
58 TR7007 User Guide--Software
百分比級距的 H.A.V 概況圖 圖111

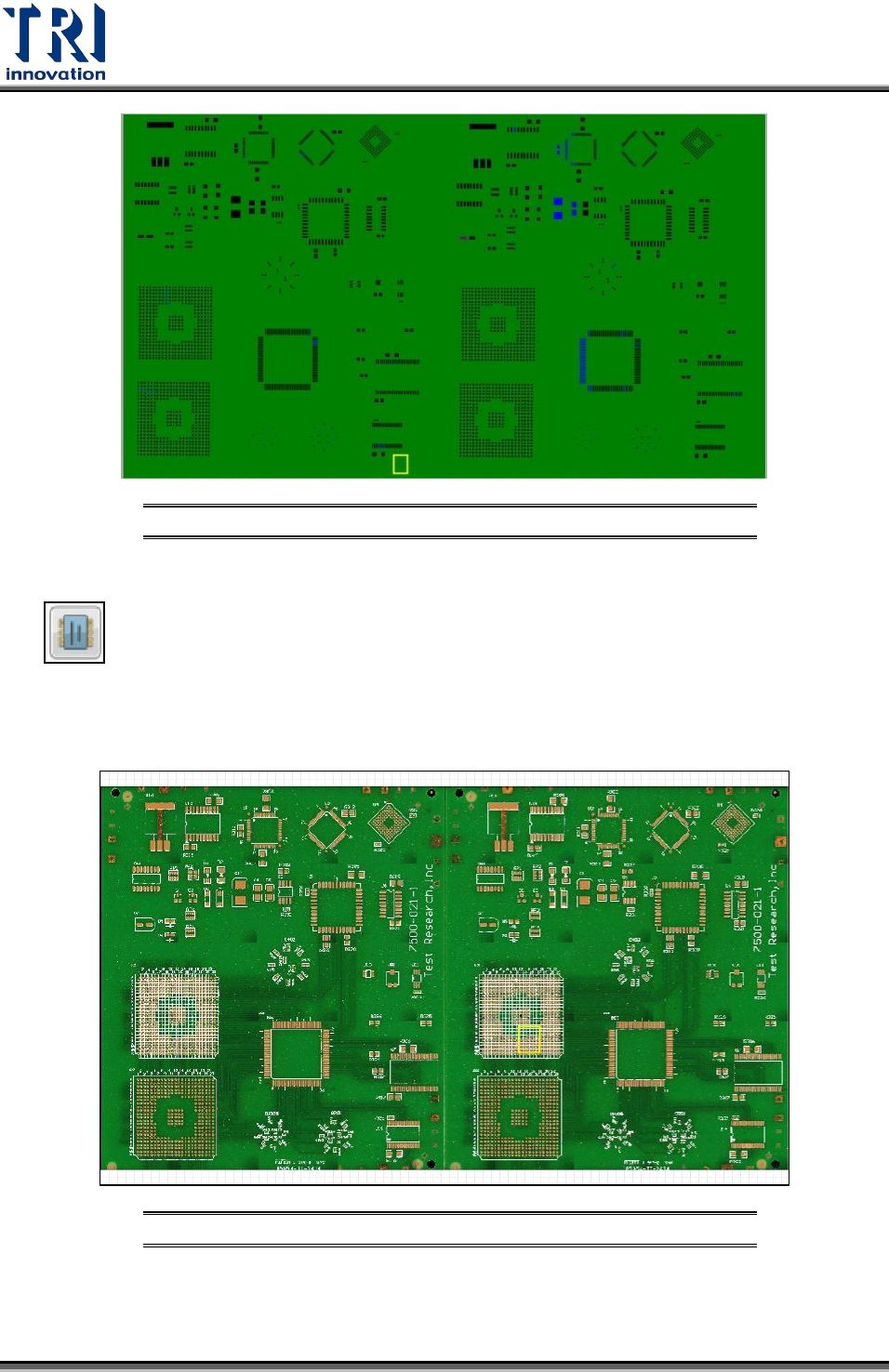

2D 板面顯示 3.7
執行掃描後此功能才可使用。
顯示當前受測板的實際影像。
圖示區中顯示的圖像為受測板的實際影像。圖中黃色區塊代表檢測框位置。若黃色區
塊轉為紅色，則是代表上一板該錫點檢測結果為不良。
2D 板面顯示畫面_大圖 圖112
