18 TR7007 User Guide--Software
2.1.9 檢測結果
2.1.9.1 檢測結果列表工具列
不合格列表：列出判定不良的檢測框之缺點類型，高度 (單位 μm)、體積(單位
%)、面積(單位%) 、X/Y 方向偏移檢測數值。直接點選該缺點可查看 3D顯示
圖。按下標頭名稱可以對單項進行排序。
圖示下方藍色數字為當前檢測結果的總缺點數。
不合格列表示意圖
圖20
合格率：依整板、板子(單板)、元件、錫點顯示合格個數、不合格個數、良率
以及 DPPM(每百萬缺點數)。
合格率示意圖
圖21
在各項種類中雙擊滑鼠右鍵，即可將合格率顯示切換為直方圖顯示。
Test Research Inc.
TR7007 User Guide--Software 19

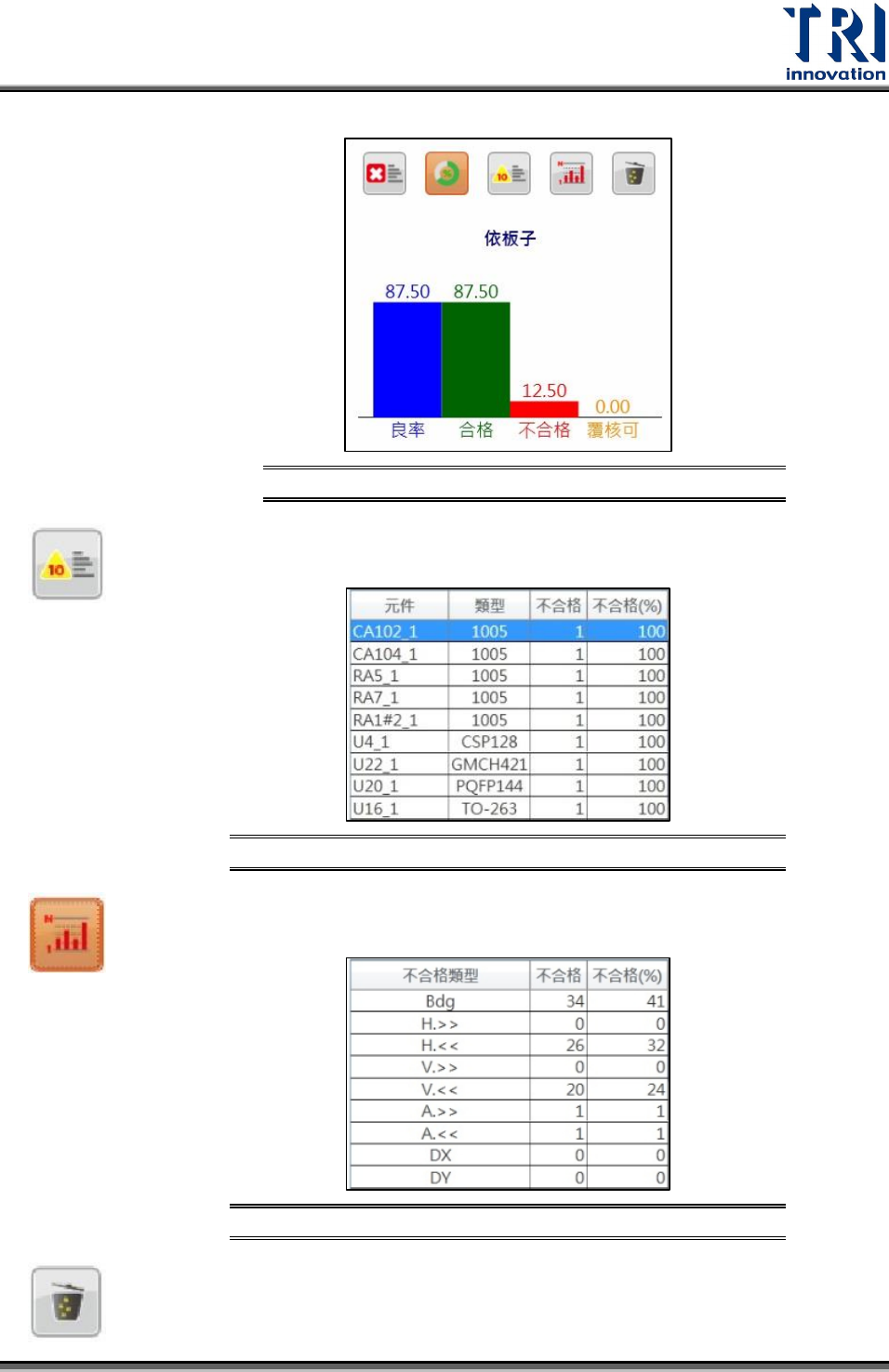

合格率直方圖
圖22
前十項不合格項目：前 10 大不良的元件名稱與類型。
前十項不合格項目示意圖
圖23
不合格型態統計：顯示 22 項缺點類型的缺點總數與百分比。
不合格型態統計示意圖
圖24
重置：清除當前結果列表。
Test Research Inc.
20 TR7007 User Guide--Software
2.1.9.2 定位點影像與分數
顯示當前受測板上全板定位點的影像與判定分數，TRISPI 建議受測板使用三至四個
全板定位點。若該定位點使用影像處理，其處理結果亦會直接反映在影像中。
定位點影像示意圖 圖25
若在檢測時『尋找定位點』失敗，此時會出現以下訊息。使用者可點擊此區域進行定
位點參數修正。
尋找定位點失敗示意圖 圖26
2.1.9.3 檢測結果資訊與直方圖/偏移圖
當前點選檢測框檢測資訊：檢測完畢後，自動出現當前點選檢測框的檢測資訊(完成
檢測後，資訊欄下方的工具列自動在 B 項目)。顯示包含當前檢測框資訊，包含當前
檢測框名稱、元件種類與高度/面積/體積的檢測値/X、Y偏移量。各檢測値用各顏色
顯示判定的結果。
資訊欄下的工具列示意圖 圖27
綠色：檢測値符合規格；若有錫橋短路時，則會以紅色底色與文字顯示在資訊
欄的左下角，結果如圖 B 所示。
紅色：代表該項目的檢測値不符合規格，可顯示多個不符合規格的項目；若有
錫橋短路時，亦會以紅色底色與文字顯示在資訊欄的左下角。結果如圖 A 所示
。
黃色：代表該項目的檢測値位於警告範圍內。結果如圖 C 所示。
