24 TR7007 User Guide--Software

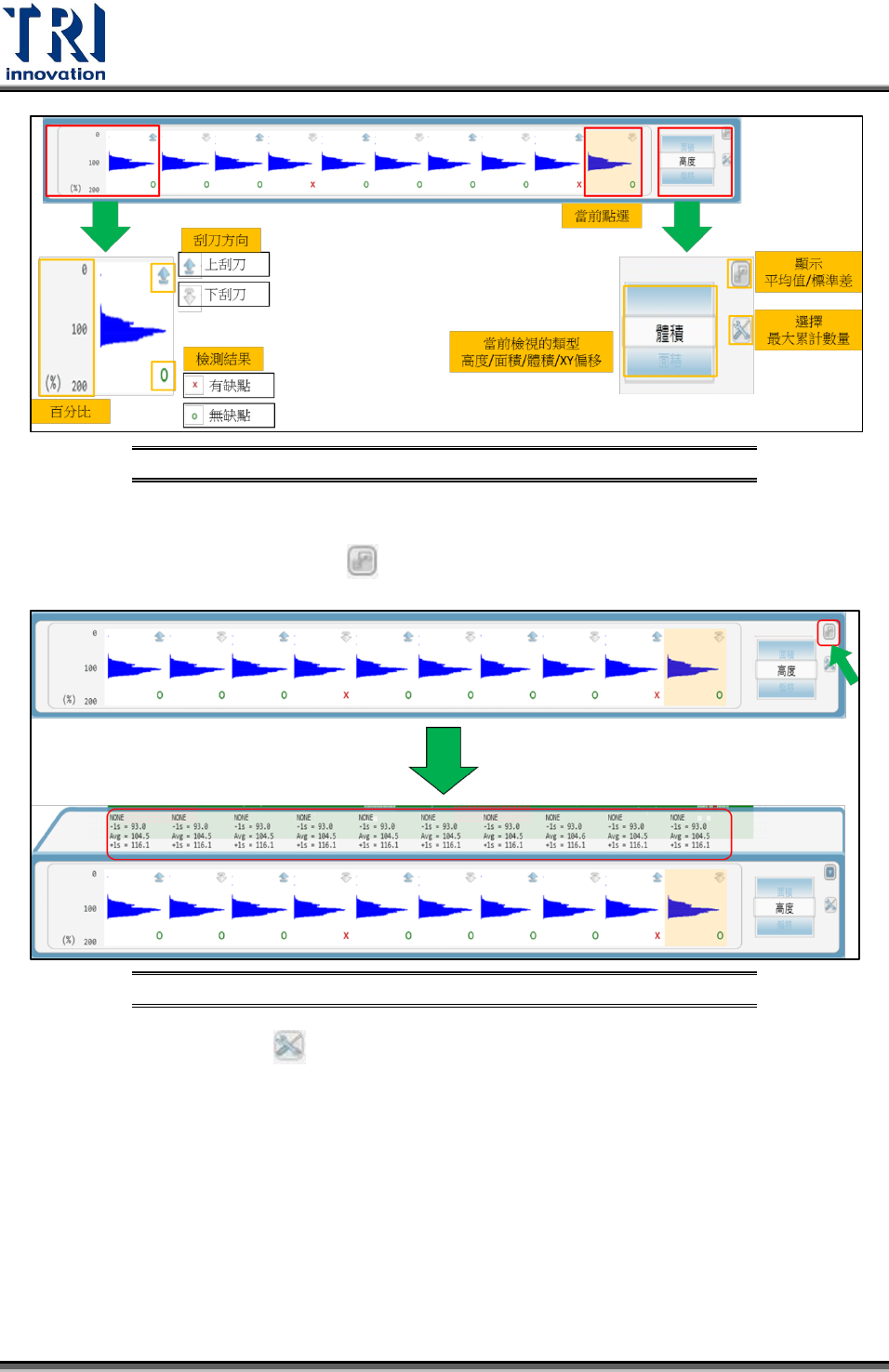

數據統計直方圖 圖35
選擇當前檢示的類型：可使用滑鼠滾輪選擇欲檢示的類型，分為：高度/面積/體積。
顯示平均值/標準差：點選介面中 的圖示，可顯示每一片平均值與標準差。
顯示平均值與標準差示意圖 圖36
選擇最大累計數量：點擊 圖示後可看到有數值從 100~5000 供使用者選擇，這些數
值代表長條圖所顯示的計數最多可顯示的範圍；即便勾選的計數遠超過長條圖中計數
的最大時，軟體仍會自動調整成可顯示的狀態。
Test Research Inc.
TR7007 User Guide--Software 25

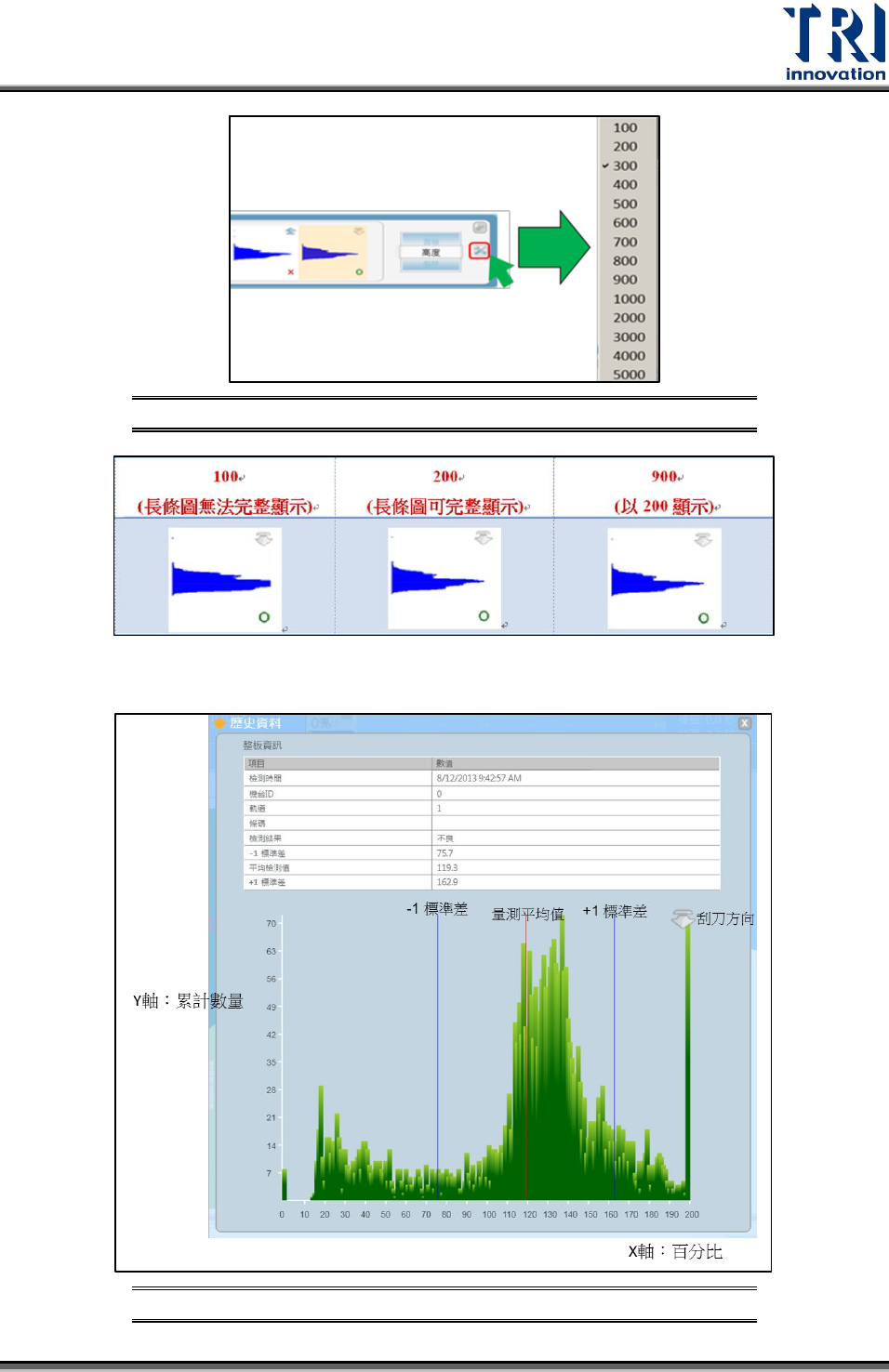

選擇最大累計數量示意圖 圖37
選取欲檢視的長條圖圖示並使用滑鼠點選兩下，跳出長條圖詳細資訊視窗。
當前選取長條圖資訊示窗示意圖 圖38
Test Research Inc.
26 TR7007 User Guide--Software
2.1.11 螢幕尺
當在設定鋼板與載具尺寸時，軟體介面下方會出現螢幕尺。供使用者直接量測載具的
尺寸。
雙軌機型介面介紹 2.2
TRI SPI 的雙軌機型有前後兩個螢幕，每個螢幕皆可觀察與設定任何一軌的運行。軌
道一與軌道二的軟體分別使用藍色與綠色的介面加以區分。軌道一為藍色的介面，軌
道二為綠色的介面。
雙軌軟體介面_軌道 1 示意圖 圖39
雙軌軟體介面_軌道 2 示意圖 圖40
