170 TR7007 User Guide--Software
RS 軟體畫面中 Slot 示意圖 圖349
4. 確認 COM Port 設定，並連接 SPI 與 Buffer 的接線。
設定 SPI 與 Buffer 連結 COM Port 圖350
5. 於 SPI 軟體按 Connect。
a SPI 軟體會自動建立 dataPath = SPC Path \ Ekra Buffer 做為資訊交換的
目錄。SPI 軟體會自動在 dataPath 試寫與刪除一個 Connect Test 檔案，
目的在於測試是否交換連線成功。(連線失敗時_資料夾無法建立：確認資
Test Research Inc.
TR7007 User Guide--Software 171
料夾權限是否導致無法新增或刪除檔案。)
b 此時 SPI 軟體會自動開啟使用指定的 Serial Port，若開啟成功表示與
Buffer 連線成功。介面上會顯示從 Buffer 上讀取到的 Buffer 版本號碼。
(連線失敗時：確認 COM Port 編號、連結線狀況與設定參數是否有誤。)
c 以上兩個步驟皆成功，表示連線成功；若其中一個步驟失敗則連線失敗，
此時可參考以上步驟中括弧內的內容進行確認。

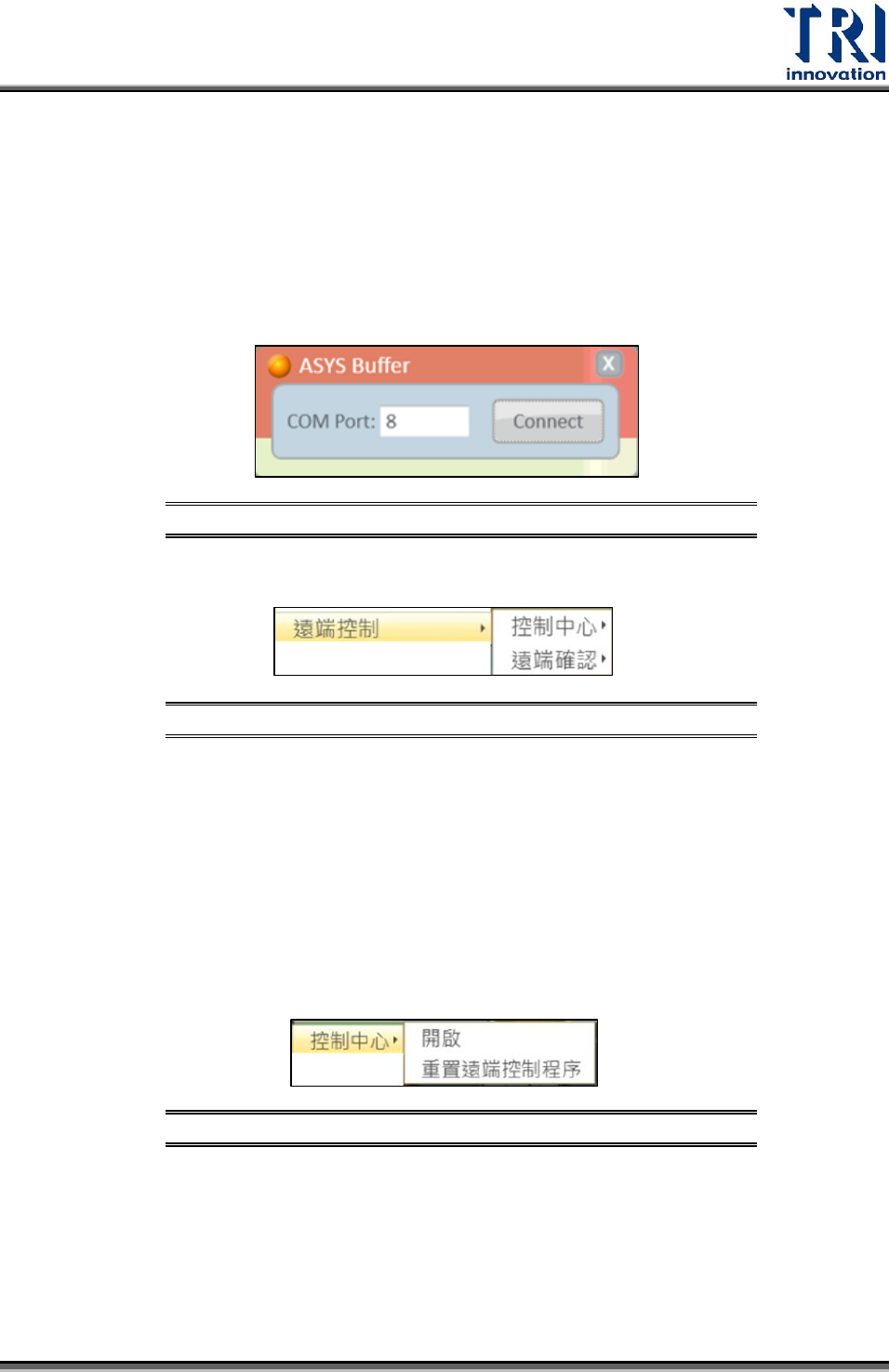

連結測試介面示意圖 圖351
5.5.3 遠端控制
遠端控制選單示意圖 圖352
控制中心：此設定針對維修站(Repair Station)與收板機。點選『開啟』後，軟體會自
動將『模式設定』切換成『不良品自動確認』。
不論機台檢測結果有無缺點，檢測完成後受測板會直接流到後方的收板機。收
板機會按照機台檢出的結果分類成良品與不良品(需連結 SMEMA Port2 黃白線
組)。
將機台檢測出的缺點資料傳輸到維修站並搭配收板機分類的不良品，供使用者
覆判其結果。
控制中心選單示意圖 圖353
遠端確認：後站無收板機時則開啟此功能。完成檢測後，機台不作任何動作。此時軟
體畫面出現倒數視窗。使用者需在倒數時間內於 Repair Station 覆判其結果。完成覆
判後，機台才會將受測板流出機台。
Test Research Inc.
172 TR7007 User Guide--Software
SPC Other 分頁下 Repair station 進行覆判示意圖 圖354
倒數至 0 秒時，使用者仍然未完成覆判，此時畫面會出現”重置”按鈕，點選後該板會
先退回至入料端後，重新流入機台至夾板動作完成，此時警報開始重新倒數。
遠端確認選單示意圖 圖355
倒數視窗示意圖 圖356
幫助 5.6
功能說明與 4.9 相同。
