TR7007 User Guide--Software 13

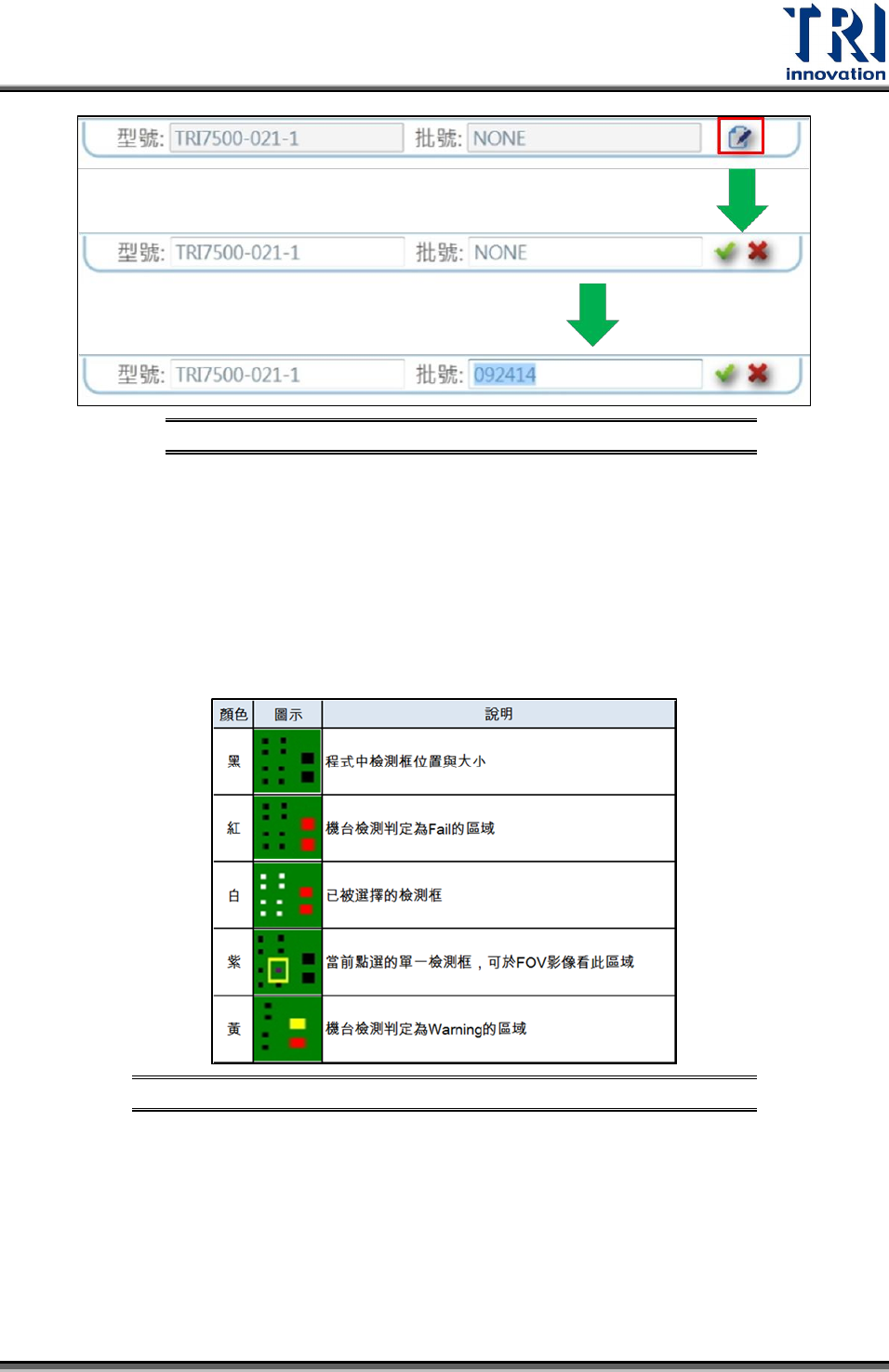

修改批號名示意圖 圖10
2.1.6 快捷工具列
快捷工具列內容將會在稍後的章節進行詳盡的解說。
2.1.7 圖示區
圖示區在不同的功能狀態下有不同的顯示：
CAD 框狀態：顯示各檢測框的狀態。
CAD 框各顏色顯是代表意義 圖11
2D 板面顯示：顯示受測板掃圖過後的實際影像。
顯示定位點：顯示當前全板定位點的位置。
H.A.V 概況圖：執行檢測後，將全板的高度/面積/體積用顏色等高圖的方式來呈現。
方便使用者查看全板 H.A.V 的整體趨勢。
使用者亦可在圖示區選取與選擇的檢測框來進行動作：
Test Research Inc.
14 TR7007 User Guide--Software
選擇單個檢測框：直接於此圖中直接點選或圈選欲使用的檢測框。
選擇單個檢測框示意圖 圖12
選擇多個檢測框：
A.直接滑鼠拖曳可選擇多個檢測框(如圖 A 所示)。
B.若要擴展選取的檢測框，直接框選欲擴展的區域(如圖 B 所示)。
C.若要放棄指定區域的選取，長按 Ctrl 鍵後框選其區域(如圖 C 所示)放棄選
取特定區域。
D.若欲放棄所有選取的檢測框，於畫面中紅色框線點選滑鼠左鍵一下，即可
放棄全部選取的檢測框(如圖 D 所示)。
選取/放棄選取檢測框示意圖 圖13
2.1.8 FOV 影像區
FOV 影像區顯示當前點 FOV 所在位置的影像，一般模式下 FOV 影像圖中顯示兩種
顏色框線，分別為黃色虛線與紫色實線顯示。
黃色虛線框限：搜尋範圍，定義檢測時資料的資料蒐集範圍。
紫色實線框線：代表檢測框，為 SPI 檔所定義的印刷鋼網開孔大小與位置。
Test Research Inc.
TR7007 User Guide--Software 15
圖 FOV 框線代表意義示意圖
圖14
在 FOV 影像區左方的調整桿可以調整使圖示區中的 CAD 圖在局部放大，進而容易選
取檢測框。
調整顯示圖縮放：
縮放顯示圖比例 圖15
在 FOV 影像區中亦可點選滑鼠右鍵新增『新增檢測框』與『新增參考框』功能。
新增參考框: 功能為在單一板上取一錫墊為錫墊高度參考標準，並將其套用在
所有的受測錫點上進行錫墊高度補償動作。
