ACT mit SSW 7xx / Bedienungsanleit ung Ausgabe 07/2017 83 5.2 Option Tra y in Transport für AC T anwenden 5.2.1 Hardware Zuführung im Doppeltranspor t Bei Maschinen m it Doppeltranspo rt kann die Glaspl atte in einer Spu…
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
82
5 Option Tray in Transport für ACT
Beim Rüsten der Trays mit Glasbauelementen müssen große Bereiche des Tisches abgerüstet
werden (Förderermodule).
Des Weiteren ist der Abholbereich mit Tray-Trägern am Tisch schon seit Maschinen der X-Serie zu
klein, um von genügend Reihen Bauelemente aus den Trays abholen zu können.
Um die Aufrüstung bei ACT-Messungen hier zu vereinfachen, wird nun eine Option
Tray in Transport für ACT angeboten.
Damit ist es möglich, ein Tray mit Glasbauelementen im LP-Transport zu rüsten und dort
abzuholen.
5.1 Voraussetzungen Software und Hardware
Software
Stationssoftware Version ≥708.0 und SIPLACE Pro ≥12.x
Hardware
Die Option Tray in Transport für ACT, Paketnummer [03125143-01] enthält:
(1) Tray Glas1 komplett 03058749-01
(2) Deckel Tray AVS komplett 03063446-01
(3) Rändelschraube DIN 464 M4 x 12-St 03031103-01
(4) Adapter lang (inklusive 4 Rändelschrauben) 03056010S01
(5) Adapter kurz (inklusive 4 Rändelschrauben) 03055995S01 ohne Abbildung
(6) Adapter 50 mm TWIN 03085310-01 ohne Abbildung
Abbildung 5-1: Inhalt Option Tray in Transport für ACT
Das Tray hat dieselbe Größe und Form wie die Glasplatte. Somit kann es im Transport zugeführt
werden.
HINWEIS
Das Optionspaket beinhaltet keine Glasbauelemente!
Die Glasbauelemente müssen bei Verwendung der Option vom Standard ACT-Tray in
das "Tray Glas1 komplett" des Optionspakets umsortiert werden.
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
83
5.2 Option Tray in Transport für ACT anwenden
5.2.1 Hardware
Zuführung im Doppeltransport
Bei Maschinen mit Doppeltransport kann die Glasplatte in einer Spur und das Tray in der anderen
Spur zugeführt werden.
Zuführung im Einfachtransport

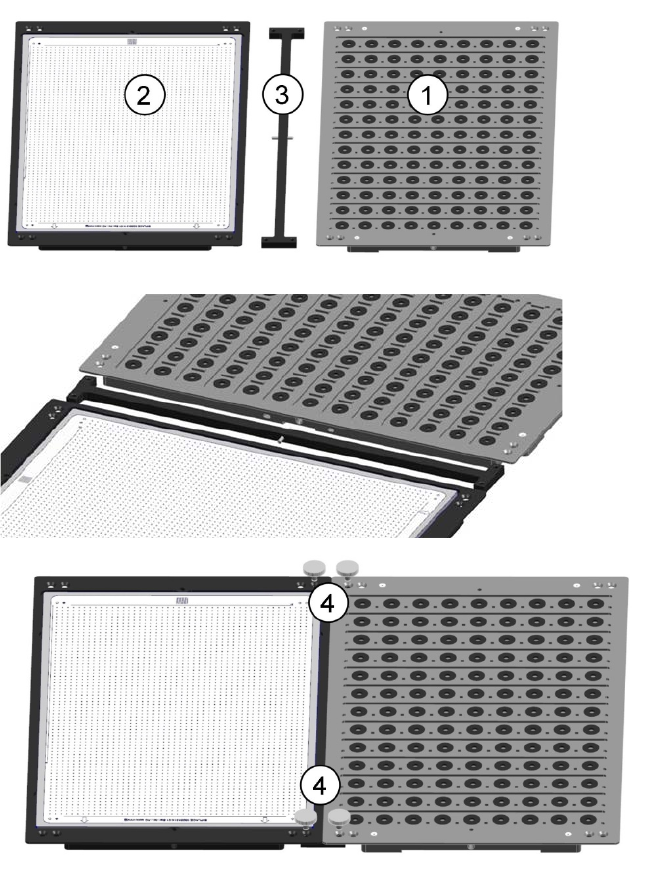

► Verbinden Sie das Tray (1) mit der Glasplatte (2) mit dem beiliegenden Adapter (3).
► Fixieren Sie die Verbindung mit den 4 Rändelschrauben (4) aus [03031103-01].
Abbildung 5-2: Zuführung im Einfachtransport
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
84
5.2.2 Software
5.2.2.1 SIPLACE Pro – Leiterplatten
Ab SIPLACE Pro Version 12.1.3.35 gibt es im Ordner für die ACT-Platten-Beschreibungen einen
Unterordner für die Option Tray in Transport für ACT.
Abbildung 5-3: ACT-Verzeichnis für Option Tray in Transport für ACT
(1) Zusätzlicher Ordner: Eigene Leiterplatten\ACT\ConveyorTray
Zuführung im Doppeltransport
Bei Maschinen mit Doppeltransport kann die Glasplatte in einer Spur und das Tray in der anderen
Spur zugeführt werden.
► Stellen Sie den Transport in der Linie auf Doppel synchron um.
Abbildung 5-4: Synchroner Doppeltransport einstellen
