AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-10

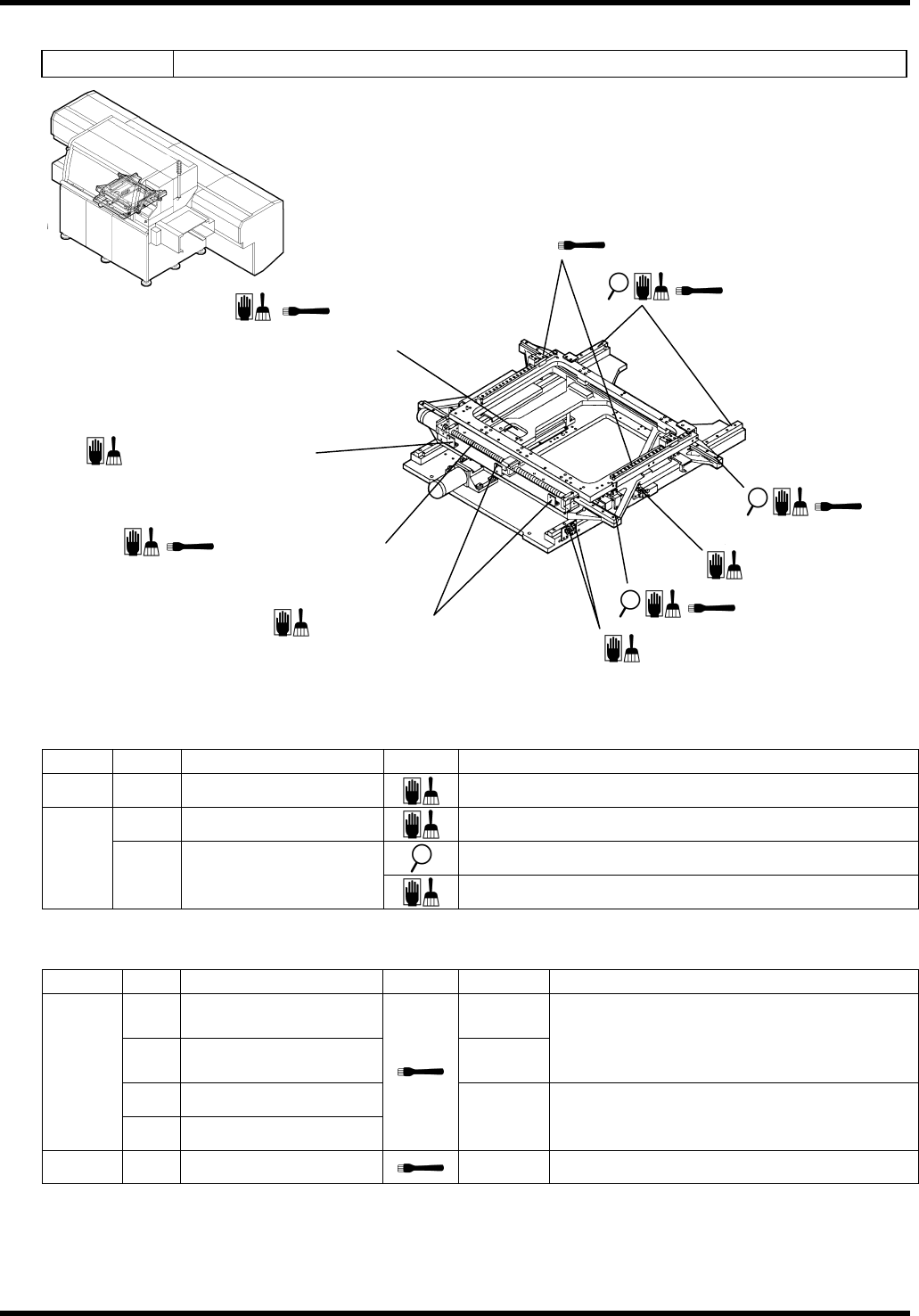

6.2.4 XY 工作台
装置编号：
1087104000
检查
周期 编号 项目 工作 描述
每天
a.
光电传感器
清除油或灰尘。
b.
滚珠丝杠
清除异物或灰尘。
确保导轨的宽度比印刷线路板的宽 0.5-1mm。
每周
c.
LM 导杆
凹槽：清除异物或灰尘。
加油润滑
周期 编号 项目 工作 加油量 描述
1.
LM 导杆（X）
每个
0.6cm
3
2.
LM 导杆（Y）
每个
1.9cm
3
位置：轨道表面。
3.
滚珠丝杠（X）
每月
4.
滚珠丝杠（Y）
每个
3.4cm
3
位置：螺纹。
3 个月
5.
LM 导杆 适量
b/4.滚珠螺杆（Y）
a.光电传感器
a.光电传感器
5.LM 导杆
c/2.LM 导杆（Y）
c/1.LM 导杆（X）
b/3.滚珠螺杆（X）
c/1.LM 导杆（X）
a.光电传感器
a.光电传感器
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-11

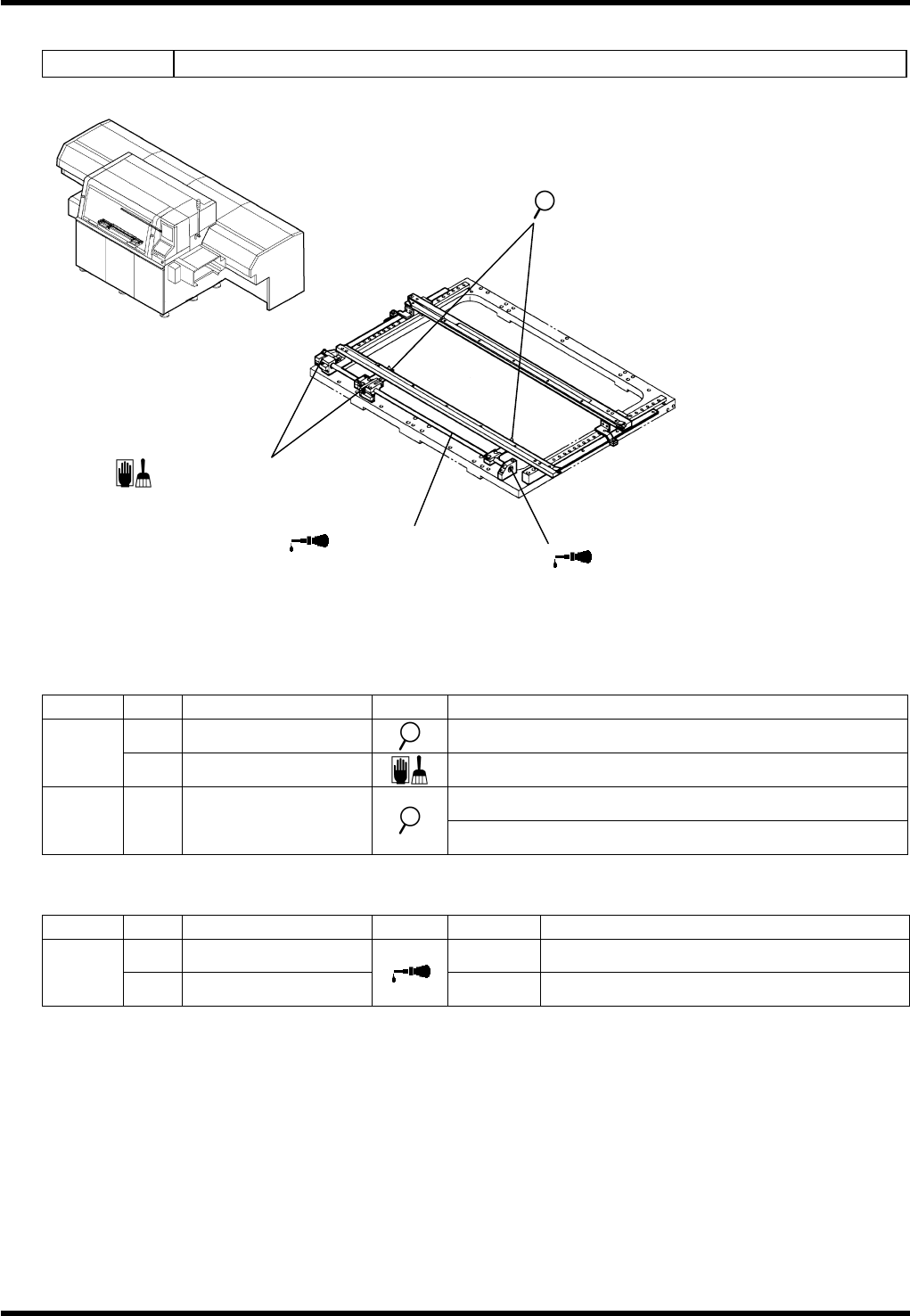

6.2.5 定位器单元
装置编号：
1087114000
检查
周期 编号 项目 工作 描述
a.
基准销
确保基准销平稳插入。
每天
b.
光电传感器
清除油或灰尘。
确保基准销没有松动。
每周
c.
基准销
确保基准销没有磨损或损坏。
加油润滑
周期 编号 项目 工作 加油量 描述
1.
轴转子 1至 2 滴
每月
2.
轴滑动表面
适量 使用机械油浸湿的布擦拭。
a/c.基准销
b.光电传感器
2.轴滑动表面
1.轴转子
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-12

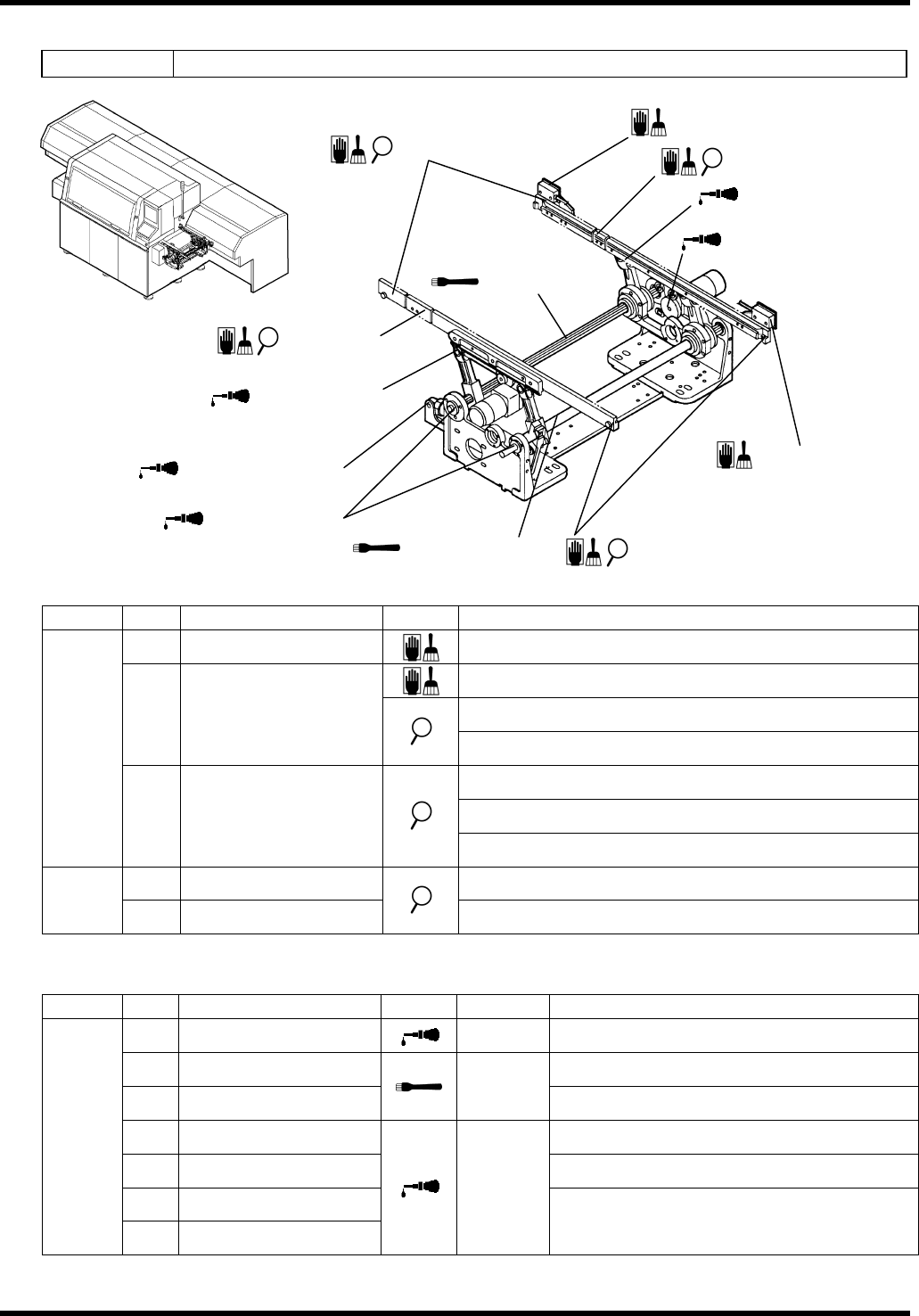

6.2.6 上料器／下料器
装置编号：
1087105300
检查
周期 编号 项目 工作 描述
a.
光电传感器
清除油或灰尘。
清除油或灰尘。
确保皮带没有磨损或损坏。
b.
皮带
确保皮带张力正确调节。
确保导轨的宽度比印刷线路板的宽 0.5-1mm。
确保轨道上下移动正常。
每天
c.
轨道
确保印刷线路板传送平滑。
d.
皮带 确保皮带不会滑脱。
每周
e.
皮带滚轮
确保所有滚轮旋转。
加油润滑
周期 编号 项目 工作 加油量 描述
1.
皮带滚轮
1 至 2 滴 位置：每个轴孔。
2.
连接支承
3.
轴表面
适量
涂上薄薄一层润滑脂。
4.
轴承滑动单元
5.
连接支承 位置：每个支承。
6.
连接支承
3 个月
7.
气缸支承
1 至 2 滴
光电传感器
b/d.皮带
2.连接支承
3.轴表面
5.连接支承
7.气缸支承
6.连接支承
e/1.皮带滚轮
5.连接支承
a.光电传感器
b/d.皮带
e/1.皮带滚轮
4.轴承滑动单元
