7.26 部件检测传感器调节
D77MCC-83-2X0-B0
7.26-1
7.26. 部件检测传感器调节
D77MCC-83-2X0-B0
装置编号：
1087118000
7.26 部件检测传感器调节

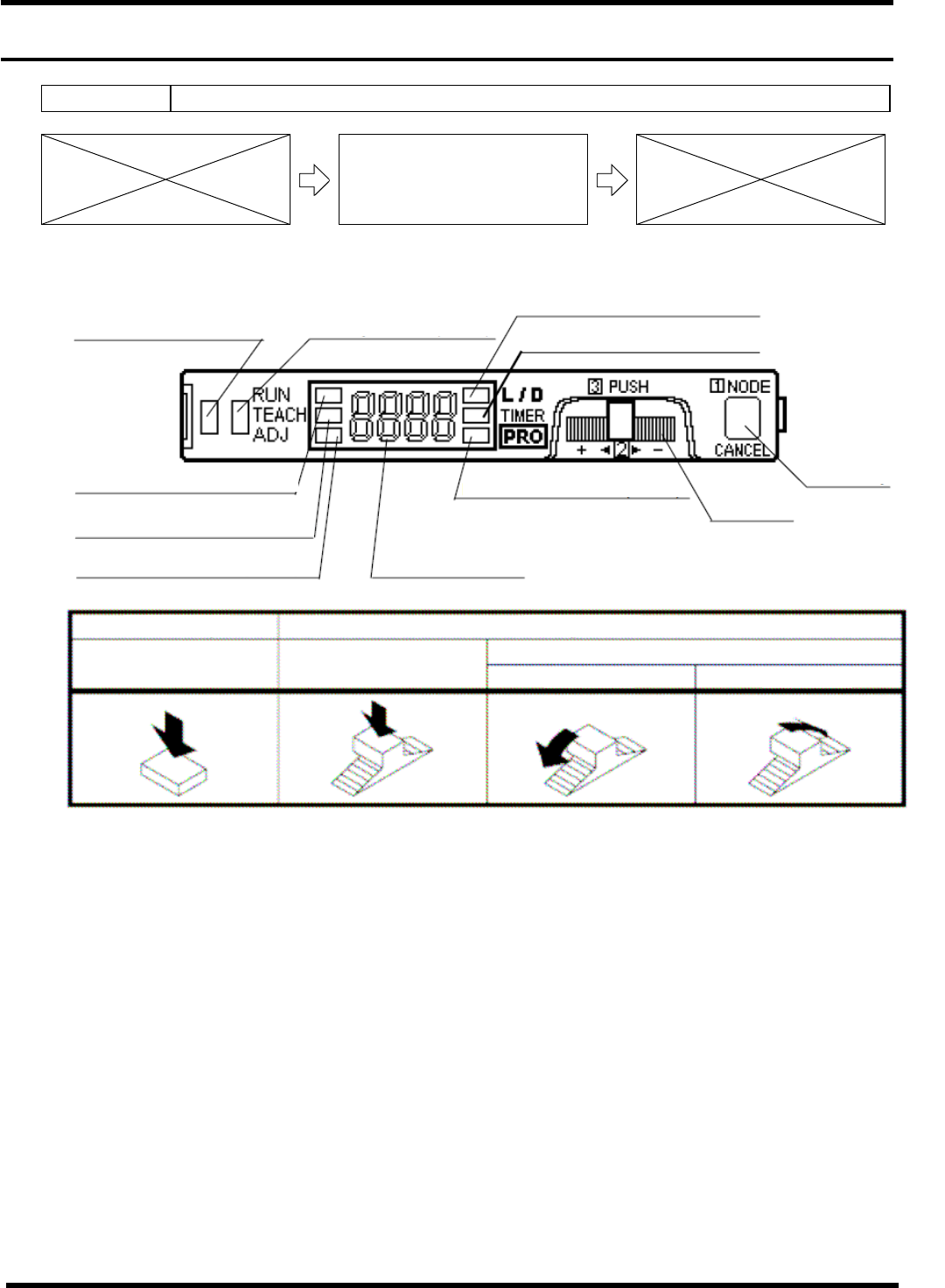

部件检测传感器调节
数字显示器
模式显示 / PRO (黄)
模式显示 / ADJ (黄)
模式显示 / TEACH (黄)
模式显示 / RUN (绿)
模式显示 / L/D ON (黄)
模式显示/ TIMER (黄)
动作显示 (橙)
MODE 键
微调开关
稳定显示 (绿)
MODE 键 微调开关
＋侧 －侧
按下
按下
旋转
1.
1. 按 <MODE> 键，置于 “L/D” 模式。在数字显示器上确认是否显示 “D-ON”。（没有显示时，请旋转微调开
关，直至显示“D-ON”。）
2. 按 <MODE> 键，置于“TEACH”模式。
3. 在有工件的状态（元件检测被遮光）下，按微调开关 0.5 秒以上。
=注意=
调整用工件请使用电子元件，不要使用金属标尺等（反射物）。
4. 数字显示器上显示 “AUTO” 时，即放开微调开关。
5. 显示检测状态的判断情况。
（能稳定检测时，显示 “GOOD”，否则显示 “HARD”。）
=注意=
元件位于检测区域时，稳定显示变为 ON。
2.
3.
