7.28 滑动夹行程调节
D77MCC-83-2D0-C0
7.28-1
7.28. 滑动夹行程调节
D77MCC-83-2D0-C0
装置编号：
1087109000 / 1087111000
7.28 滑动夹行程调节
=准备=
1. 厚度量规
滑动夹行程调节(横向极限)
1.
1. 接通电源[ON]并返回原点。
2.
检查副操纵盘的“插件头伺服电机 OFF”
开关是否关闭[OFF]。
3.
合上副操纵盘的“改变传送跨距”开关
[ON]。
4.
合上副操纵盘的“滑动转置”开关[ON]。
5.
断开插件头开关中的“插件头制动”开
关[OFF]（释放）。
6.
将循环定时器的手动旋钮旋转至 83 - 93°。
7.
合上“插件头制动” 开关[ON] (锁定)。
8.
检查插入装置切割器（固定刀片）和滑
动夹顶端之间的间距。
=技术规格=
间距：0.6 ± 0.05 mm
9. 如超出规定的范围，则应拧松滑行行程螺母。
10.
旋转滑行块，调节插入装置的导轨基座
和滑动夹顶端之间的间距。
11.
再次检查间距。
=检查=
检查横动极限的位置，并再次
返回极限。

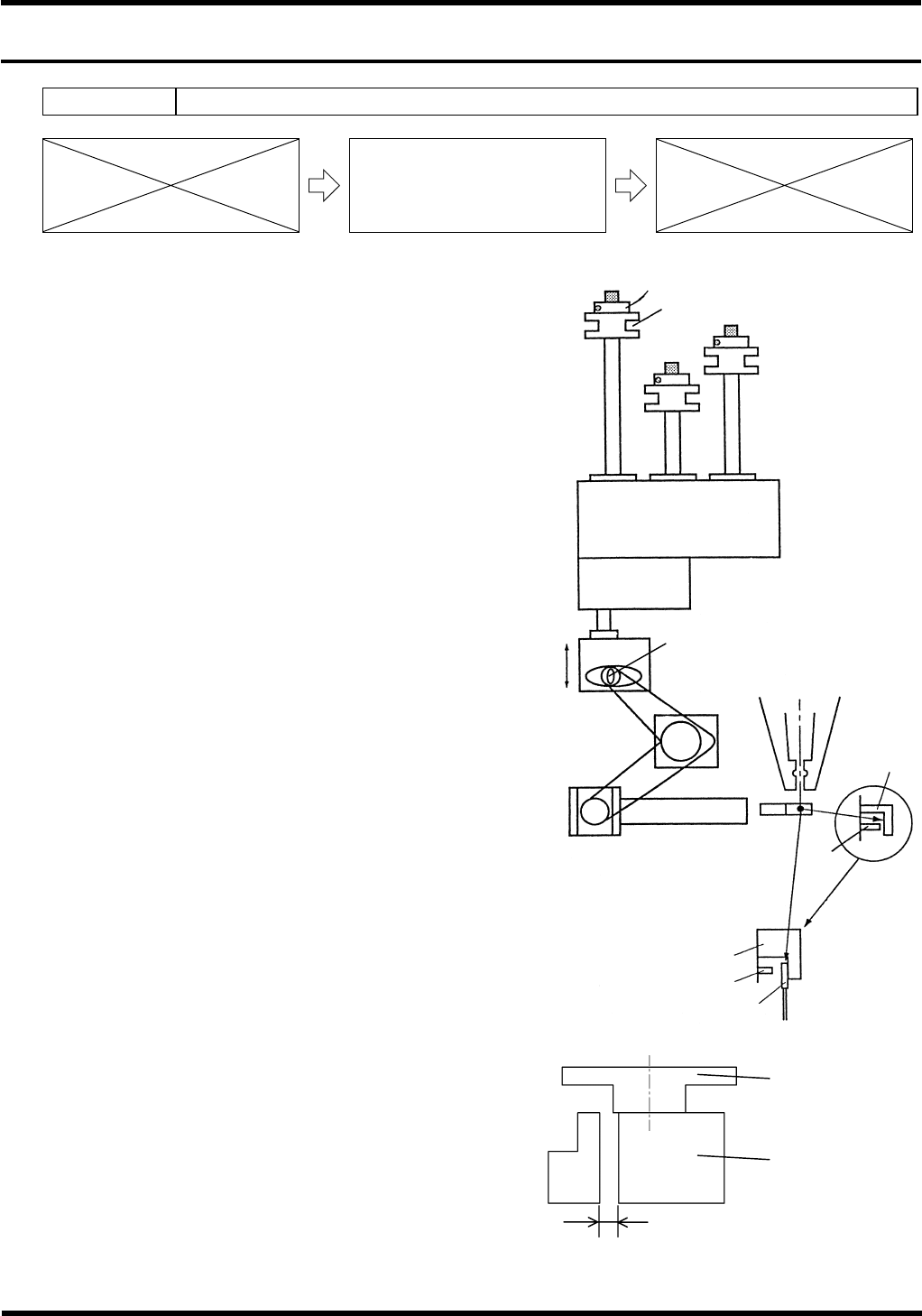

滑动行程螺母
滑动块
凸轮随动件行程
LM 导轨
* A
活塞
编带 (52 mm)
活塞
滑动夹档块
滑动夹
档块
上
下
(52mm)
刀具(固定刀口)
滑动夹(26 mm)
0.6
±
0.05 mm
导轨基座
AVK3
维修手册
7.28 滑动夹行程调节
D77MCC-83-2D0-C0
7.28-2
滑动夹行程调节（返回极限）
2.
1. 接通电源[ON]并返回原点。
2.
使用传送夹取出 52mm 编带部件（引线
直径 0.6mm），并使 T 轴旋转 90°。
3.
检查副操纵盘的“插件头伺服电机 OFF”
开关是否断开[OFF]。
4.
合上副操纵盘的“滑动转置”开关[ON]。
5.
断开“插件头制动”开关[OFF] (释放)。
6.
将循环定时器的手动旋钮旋转至 236 -
303°。
7.
合上“插件头制动”开关[ON] (锁定)。
8.
检查档块夹是否正好接触到编带。（参
见*A）
9.
如档块夹不在适当的位置，则应接通电
源[ON]，并返回原点。
10.
使用传送夹取出 52mm 编带部件（引
线直径 0.6mm），并使 T 轴旋转 90°。
11.
合上副操纵盘的“插件头伺服电机 OFF”
开关[ON]。
12.
拧松用于滑动夹行程的凸轮从动件螺母。
13.
将循环定时器的手动旋钮旋转至 236 - 303°。
14.
上下移动凸轮从动件，以调节档块夹直到档块夹位于适当的位置。
=检查=
检查横动极限的位置，并再次返回极限。
滑动行程螺母
滑动块
滑动
夹档块
活塞
(52 mm)
下
LM 导轨
滑动夹档块
活塞
编带 (52 mm)
* A
行程调节凸轮随动件
上
