AVK3 维修手册 6.2 检查和润滑 D77MCC-80-020-C0 6.2-22 6.2.13 下砧座 装置编号： 1087112000 检查 周期 编号 项目 工作 描述 a. 控制杆单元 b. 轴和销之间的旋转滑 动单元 每天 c. 销之间的旋转滑动单 元 确保这些单元移动平稳。 d. 板凸轮紧固螺栓 确保板凸轮紧固螺栓不会松动。 e. 凸缘和下砧座 每周 f. 凸轮从动件 确保这些单元移动平稳。 3. 辊子从动件和凸轮 …
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-21

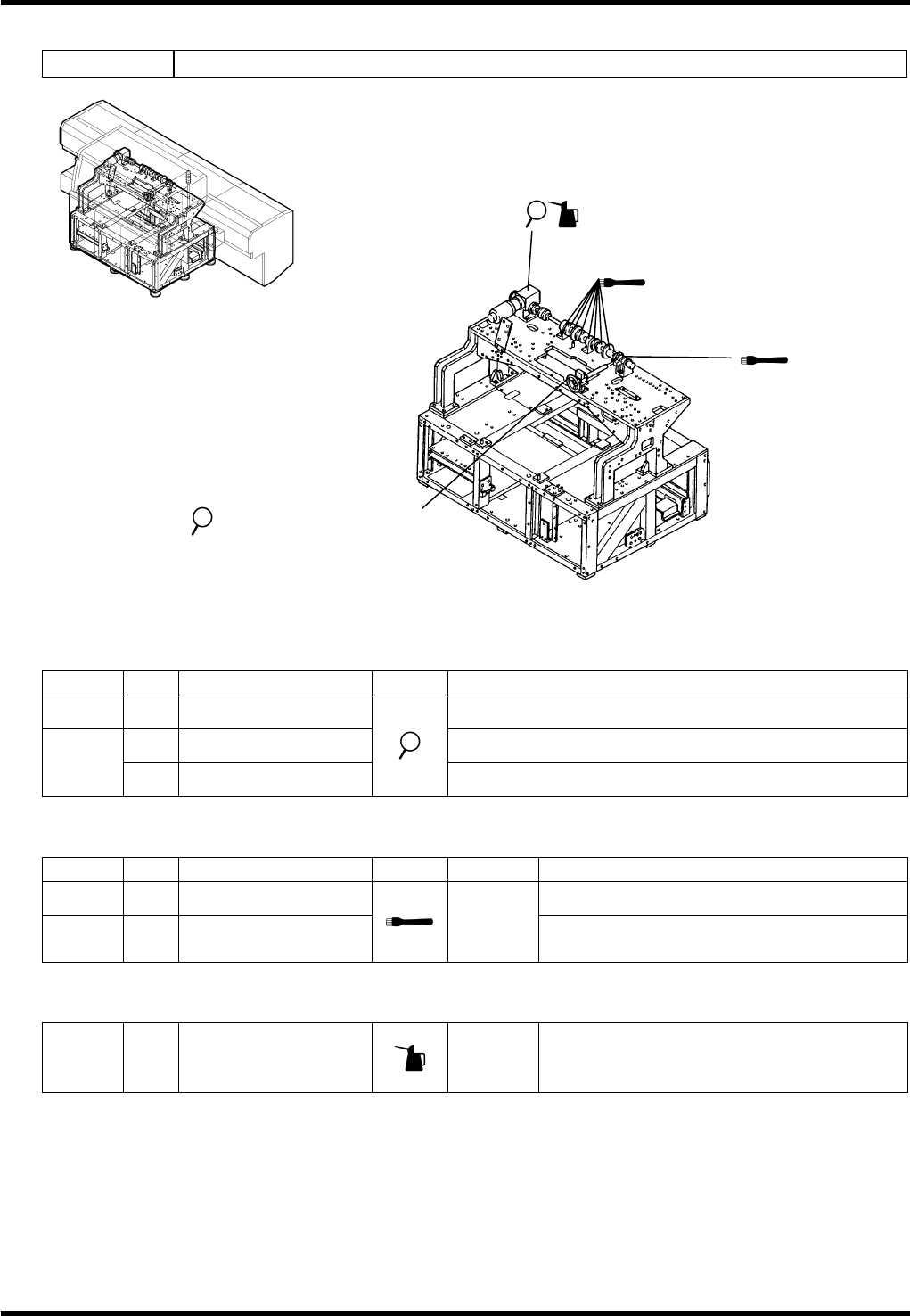

6.2.12 主单元
装置编号：
1087101000
检查
周期 编号 项目 工作 描述
每天
a.
手动旋转轮 确保齿轮旋转平稳。
b.
凸轮紧固螺栓 确保凸轮紧固螺栓没有松动。
每周
c.
蜗轮减速器
确保蜗轮减速器中的润滑剂不泄漏。
加油润滑
周期 编号 项目 工作 加油量 描述
每个月
1.
凸轮表面 位置：凸轮表面。
每三个
月
2.
齿轮单元
0.5cm
3
位置：齿轮啮合部位。
更换
每 5000
个小时
3.
蜗轮减速器
1.9 公升
位置：油孔。
第一次应在运行 2000 小时后更换，以后每运
行 5000 小时后更换。
2.齿轮单元
1.凸轮表面
a.手动旋转轮
c/3.蜗轮减速器
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-22

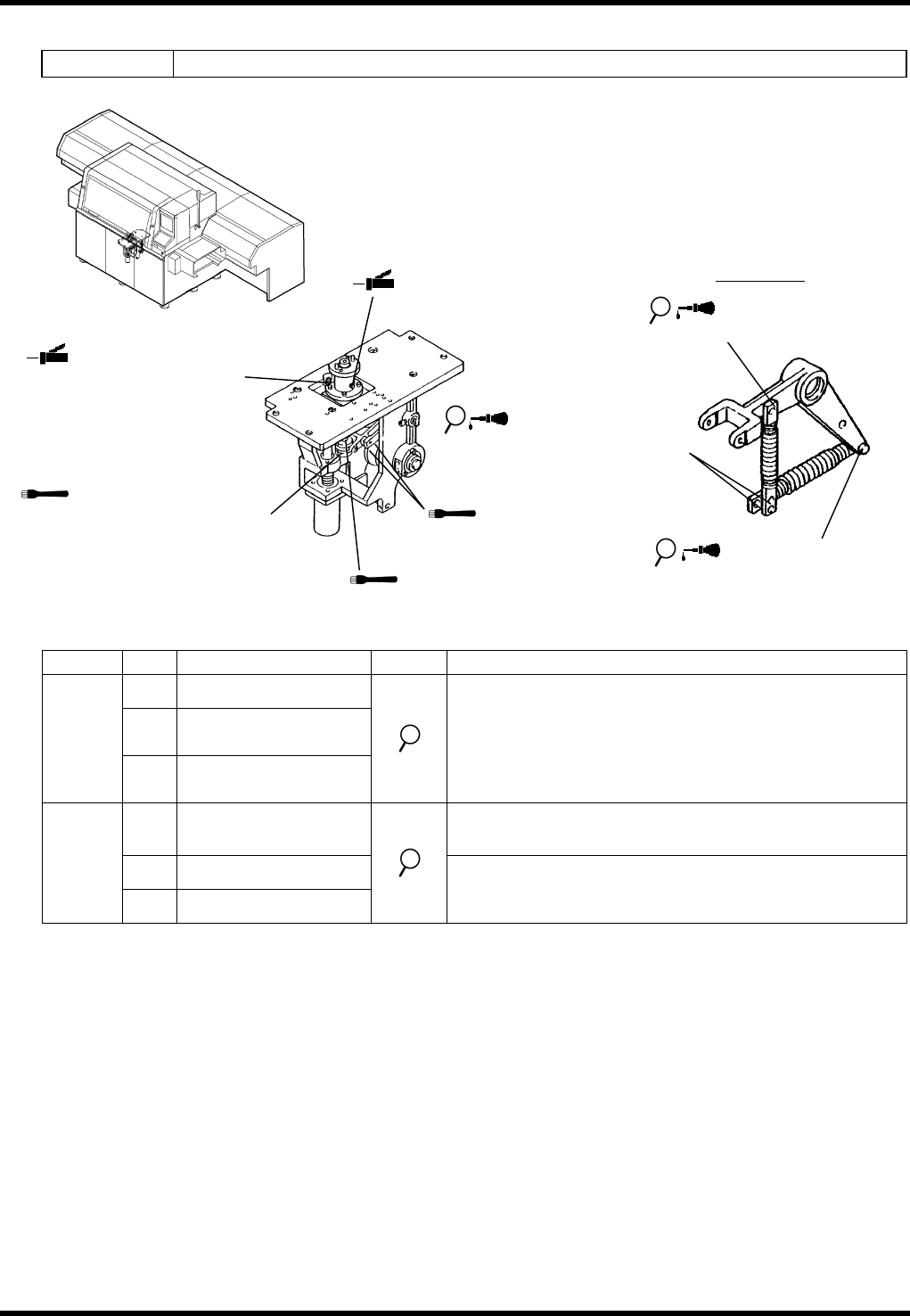

6.2.13 下砧座
装置编号：
1087112000
检查
周期 编号 项目 工作 描述
a.
控制杆单元
b.
轴和销之间的旋转滑
动单元
每天
c.
销之间的旋转滑动单
元
确保这些单元移动平稳。
d.
板凸轮紧固螺栓 确保板凸轮紧固螺栓不会松动。
e.
凸缘和下砧座
每周
f.
凸轮从动件
确保这些单元移动平稳。
3.辊子从动件和凸轮
的滑动表面
控制杆详图
c/1.销的旋转滑动单元
4.凸缘和下砧座的滑动表面
6. 凸轮从动件和螺母
的滑动表面
7. 凸轮从动件和辊子导杆
的滑动表面
c/1.销的旋转滑动单元
b/2. 轴与销之间的
旋转滑动单元
5. 齿轮和轴齿的啮合
部位
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-23
加油润滑
周期 编号 项目 工作 加油量 描述
1.
销的旋转滑动单元
2.
轴和销之间的旋转滑
动单元
1 至 2 滴 润滑脂加在总成上。
3.
辊子从动件和凸轮的
滑动表面
0.5cm
3
位置：凸轮表面。
4.
凸缘和下砧座的滑动
表面
5.
齿轮和轴齿的啮合部
位
0.3cm
3
位置：润滑脂喷嘴。
6.
凸轮从动件和螺母的
滑动表面
每个月
7.
凸轮从动件和辊子导
杆的滑动表面
0.1cm
3
位置：辊子表面。
