AVK3 维修手册 6.2 检查和润滑 D77MCC-80-020-C0 6.2-28 6.2.17 印刷线路板传送 装置编号： 1087106000 检查 周期 编号 项目 工作 描述 确保滑杆上下移动平稳。 确保滑杆滑动平稳。 a. 滑杆 确保滑杆在支承上移动轻巧。 每天 b. 传送销 确保传送销正确地位于印刷线路板孔 中。 确保皮带张力调节正确。 c. 皮带 确保皮带没有磨损。 d. 轴 滑动表面：清除异物或灰尘。 确保传送销…
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-27

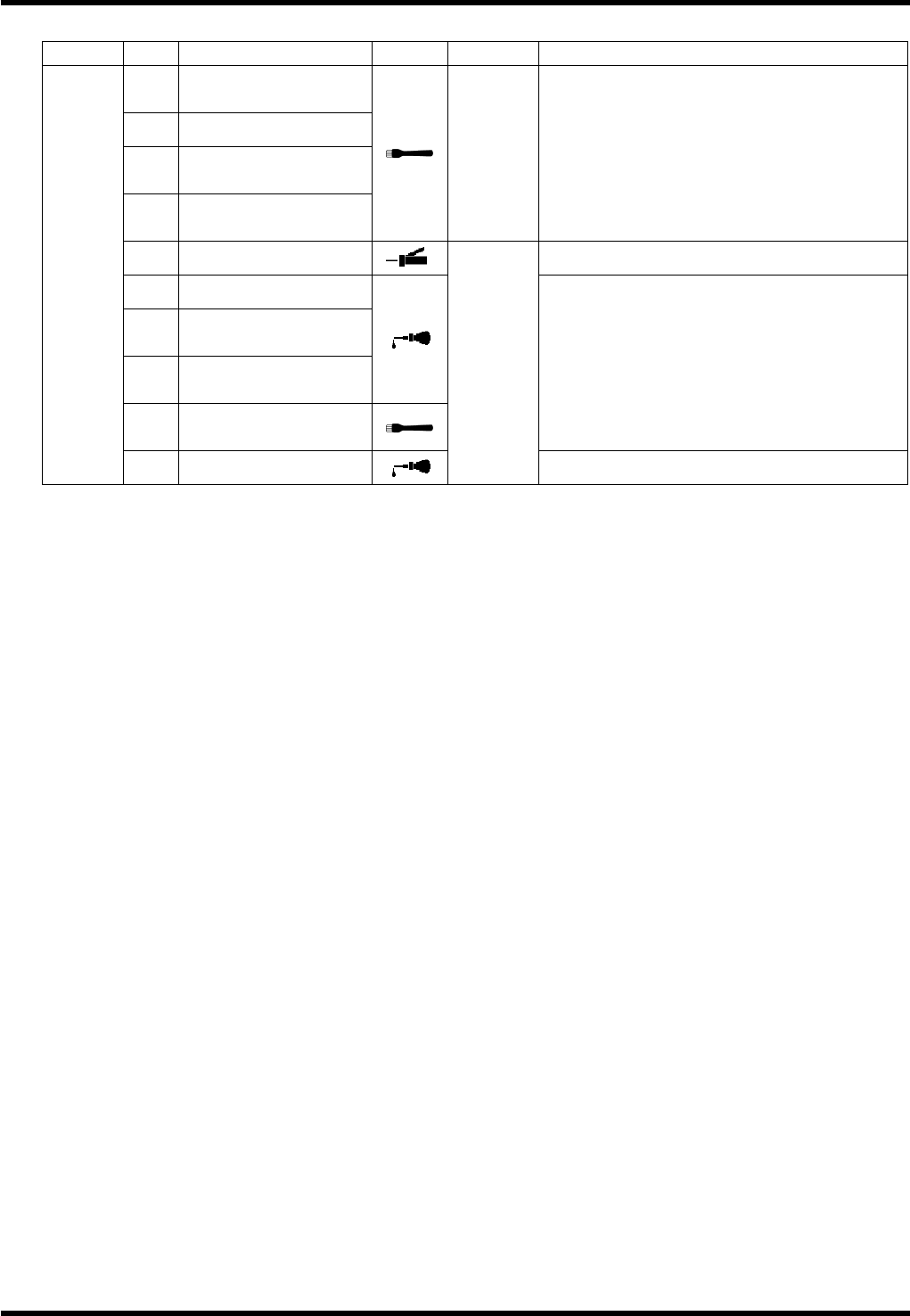

加油润滑
周期 编号 项目 工作 加油量 描述
1.
90°旋转夹 LM 导杆
（4 处）
2.
插入单元传送 LM导杆
3.
传送夹上下滑动 LM导
杆
4.
传送夹前后下滑动 LM
导杆
0.09cm
3
位置：滑动表面。
5.
凹槽凸轮的滑动表面
位置：润滑脂喷嘴。
6.
控制杆支承
7.
控制杆支承
（2 处）
8.
销和夹头的滑动表面
（4 处）
9.
凸轮从动件的滑动部
件
位置：滑动表面。
每隔一
周
10.
弹簧支承销
0.5cm
3
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-28

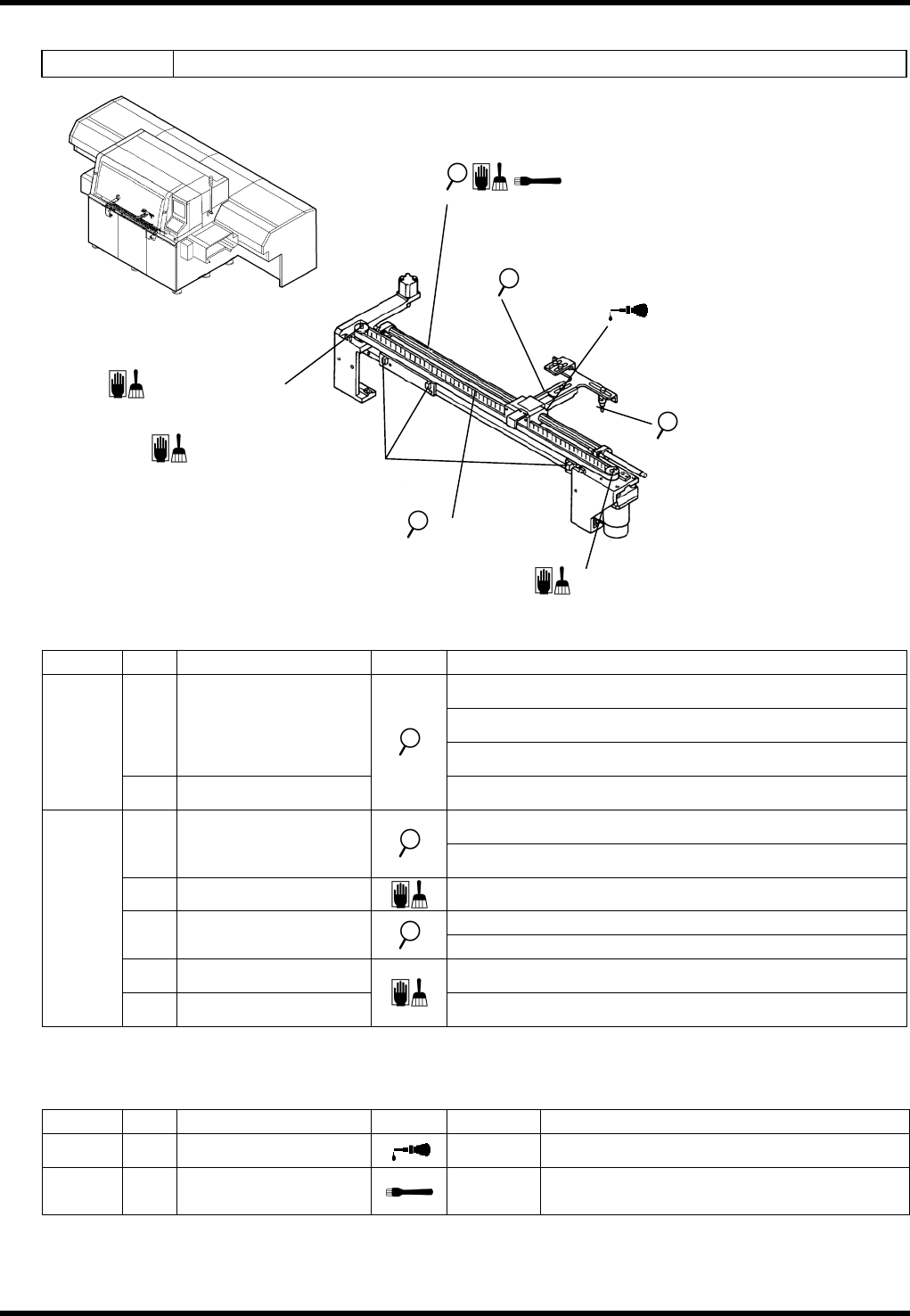

6.2.17 印刷线路板传送
装置编号：
1087106000
检查
周期 编号 项目 工作 描述
确保滑杆上下移动平稳。
确保滑杆滑动平稳。
a.
滑杆
确保滑杆在支承上移动轻巧。
每天
b.
传送销
确保传送销正确地位于印刷线路板孔中。
确保皮带张力调节正确。
c.
皮带
确保皮带没有磨损。
d.
轴
滑动表面：清除异物或灰尘。
确保传送销卡爪没有松动。
e.
传送销卡爪
确保传送销卡爪没有损坏或变形。
f.
同步支带轮 凹槽：清除异物或灰尘。
每周
g.
光电传感器
清除异物或灰尘。
加油润滑
周期 编号 项目 工作 加油量 描述
每个月
1.
滑杆支承 1 至 2 滴
每三个
月
2.
轴
适量 位置：滑动表面。
1.滑杆支承
a.滑杆
c.皮带
b/e.传送销卡爪
f.定时轮
g.光电传感器
f.定时轮
d/2.轴
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-29
6.2.18 JW 头装置（驱动装置）
装置编号：
1087120000
检查
周期 编号 项目 工作 描述
a.
轴 确保轴上下移动平稳。
b.
辊子从动件
确保辊子从动件旋转平稳。
每天
c.
LM 导杆
清除异物或灰尘。
每周
d.
凸轮固定螺栓
确保凸轮固定螺栓不会松动。
加油润滑
周期 编号 项目 工作 加油量 描述
每隔一
周
2.
凸轮从动件和杆的滑
动表面
0.5cm
3
每个月
3.
凸轮表面
0.5cm
3
位置：外围
4.
轴和模块的滑动表面
（2 处）
0.1cm
3
5.
杆和轴衬的滑动表面
（插入头）（2 处）
每次
0.1cm
3
每隔一
周
6.
轴和凸轮从动件的滑
动表面
0.1cm
3
1.
导杆和杆的滑动表面
0.1cm
3
7.
LM 导杆（2 处：前和
后）
每次
0.6cm
3
位置：轨道表面
每个月
8.
轴和推进器的接触表
面
0.05cm
3
每三个
月
9.
弹簧支承销
（2 处）
0.5cm
3
2.模块和杆的滑动表面
8.轴和推进器的接触表面
c/7.LM 导杆（2 处：
前和后
）
3.凸轮表面
5.杆和轴衬的滑动表面
6.轴和凸轮从动件的滑动表面
4.轴和模块的滑动表面
9.弹簧支承销
1. 凸轮从动件和杆的滑动表面
a.轴
