AVK3 维修手册 7.29 供料器和传送夹左 / 右位置调节 D77MCC-83-1W 0-A0 7.29-1 供料器侧面 传送夹 7.29. 供料器和传送夹左 / 右位置调节 D77MC C-83-1W 0-A0 装置编号： 1087111000 / 1087107000 (120Z 站设备 ) ， 1087107100 (60 站设备 ) 7.29 供料器和 传送夹左 / 右位置调节 供料器和传送夹左 / 右位置调节 (ZL, Z…
AVK3
维修手册

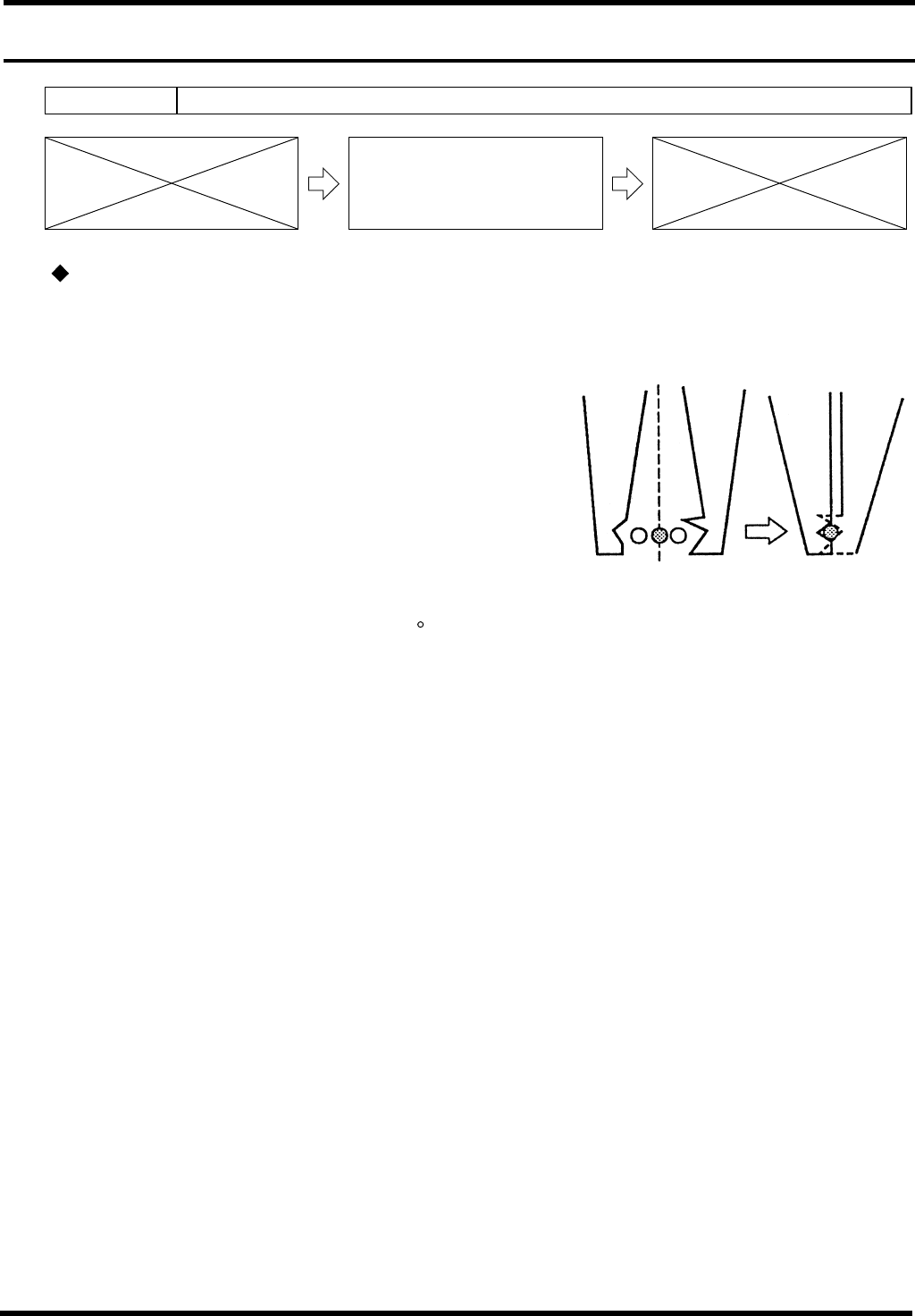

7.28 滑动夹行程调节
D77MCC-83-2D0-C0
7.28-4
AVK3
维修手册
7.29
供料器和传送夹左
/
右位置调节
D77MCC-83-1W0-A0
7.29-1
供料器侧面
传送夹
7.29.
供料器和传送夹左
/
右位置调节
D77MCC-83-1W0-A0
装置编号：
1087111000 / 1087107000 (120Z
站设备
)
，
1087107100 (60
站设备
)
7.29
供料器和
传送夹左
/
右位置调节
供料器和传送夹左
/
右位置调节
(ZL, ZR)
=
备注
=
ZL
只用于
120
站设备的情况。
1.
接通电源
[ON]
并返回原点。
2.
检查设备补偿值。
(ZL (
只用于
120
站设备
)
，
ZR)
。
3.
合上副操纵盘的“插件头伺服电机
OFF
”开关
[ON]
。
4.
关闭插件头开关中的“插件头制动”开关
[OFF]
（释
放）。
5.
将循环定时器的手动旋钮旋转至
282
。
6.
合上插件头开关中的“插件头制动”开关
[ON]
（锁定）。
7.
一边观测夹具中心和部件位置，一边不断地切换副操纵盘的“传送夹”开关，并检查设备
补偿值
(ZL (
只用于
120
站设备
)
，
ZR)
是否适当。
8.
如不合适，输入设备补偿值偏差数值
(ZL (
只用于
120
站设备
)
，
ZR)
。
9.
再次检查设备补偿值
(ZL (
只用于
120
站设备
)
，
ZR)
AVK3
维修手册
7.29
供料器和传送夹左
/
右位置调节
D77MCC-83-1W0-A0
7.29-2
