AVK3 维修手册 2.3 维修功能 D77MCC-10-030- A0 2.3-3 2.3.3 功能 状态 维修开关装在机器的正面。 该开关能使安全联锁开关不起作用，以便进行维修工作。 运转模式 手动 自动／半自动 维修开关 ON - 正面 安全联锁开关 （前盖） 后面 安全联锁开关 （后盖） 不起作用 不起作用 起作用 起作用 显示信息 维修 维修电路出错 操纵盘操作 只能在正面 - 在维修时只允许 NC 轴作点动运行。（不能进行 …
AVK3
维修手册
2.3 维修功能
D77MCC-10-030-A0
2.3-2
2.3.2 开关的位置
ORSW：维修开关
EBSW：启动开关
ORSW
EBSW
AVK3
维修手册
2.3
维修功能
D77MCC-10-030-A0
2.3-3
2.3.3
功能
状态
维修开关装在机器的正面。
该开关能使安全联锁开关不起作用，以便进行维修工作。
运转模式
手动
自动／半自动
维修开关
ON -
正面
安全联锁开关
（前盖）
后面
安全联锁开关
（后盖）
不起作用
不起作用
起作用
起作用
显示信息
维修
维修电路出错
操纵盘操作
只能在正面
-
在维修时只允许
NC
轴作点动运行。（不能进行
NC
移动运行）。
若在运行处于“
AUTO
”（自动）或“
SEMI
”（半自动）模式时合上维修开关，则会出
现维修电路出错。
如果检测到某一维修电路出错，机器将即刻停止运行。为了消除该项出错，可以采取以
下任一步骤：
1
）在
MANUAL[
手动模式
]
下将维修开关置于
ON
位置，并按“
RESET
”
（复置）开关；或
2
）将维修开关置于
OFF
位置，再将安全联锁开关置于
ON
位置，（通
过关闭安全盖板），然后按“
RESET
”（复置）开关。
维修开关
开关：
TM3-8222EZ / S-N
标牌号：
（
M30427-44-250
）
AVK3
维修手册
2.3
维修功能
D77MCC-10-030-A0
2.3-4

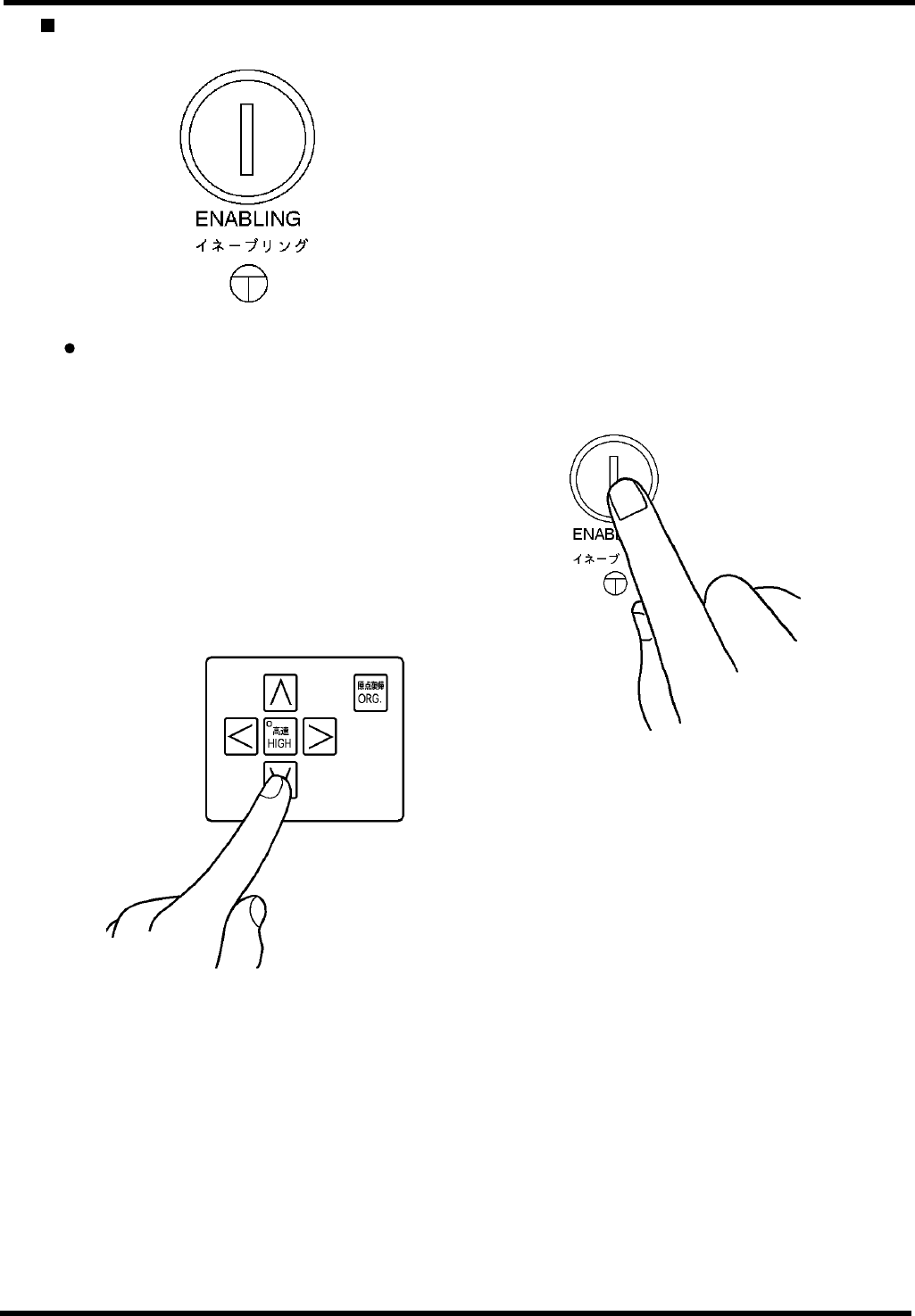

启动
在维修过程中，为了从操纵盘对每个
NC
轴进行点动操作，出于安全的原因，应使用一
只手进行操作，另一只手按住启动开关。
开关：
M22-D-G-X1 / K10
（
MOELLER
）
标牌号：
（
M30427-44-250
）
