AVK3 维修手册 7.5 拆下 WA 轴活动电缆 D77MCC-83-EG0- A0 7.5-2 步骤 1 1. 1. 使用内六角扳手 M4 松开固定支架到板上的螺栓（ 2 件）。 步骤 2 2. 1. 使用内六角扳手 M4 松开固定支架到较低砧单元的螺栓（ 2 件）。 步骤 3 3. 1. 使用内六角扳手 M4 松开固定活动电缆盖板的螺栓（ 2 件）。 板 支架 倒角螺栓（ 2 件） 支架 倒角螺栓（ 2 件） 倒角螺栓 下部砧座的…
AVK3
维修手册
7.5
拆下
WA
轴活动电缆
D77MCC-83-EG0-A0
7.5-1
7.5.
拆下
WA
轴活动电缆
D77MCC-83-EG0-A0
装置编号：
1087121000
7.5
拆下
WA
轴活动电缆
拆除步骤

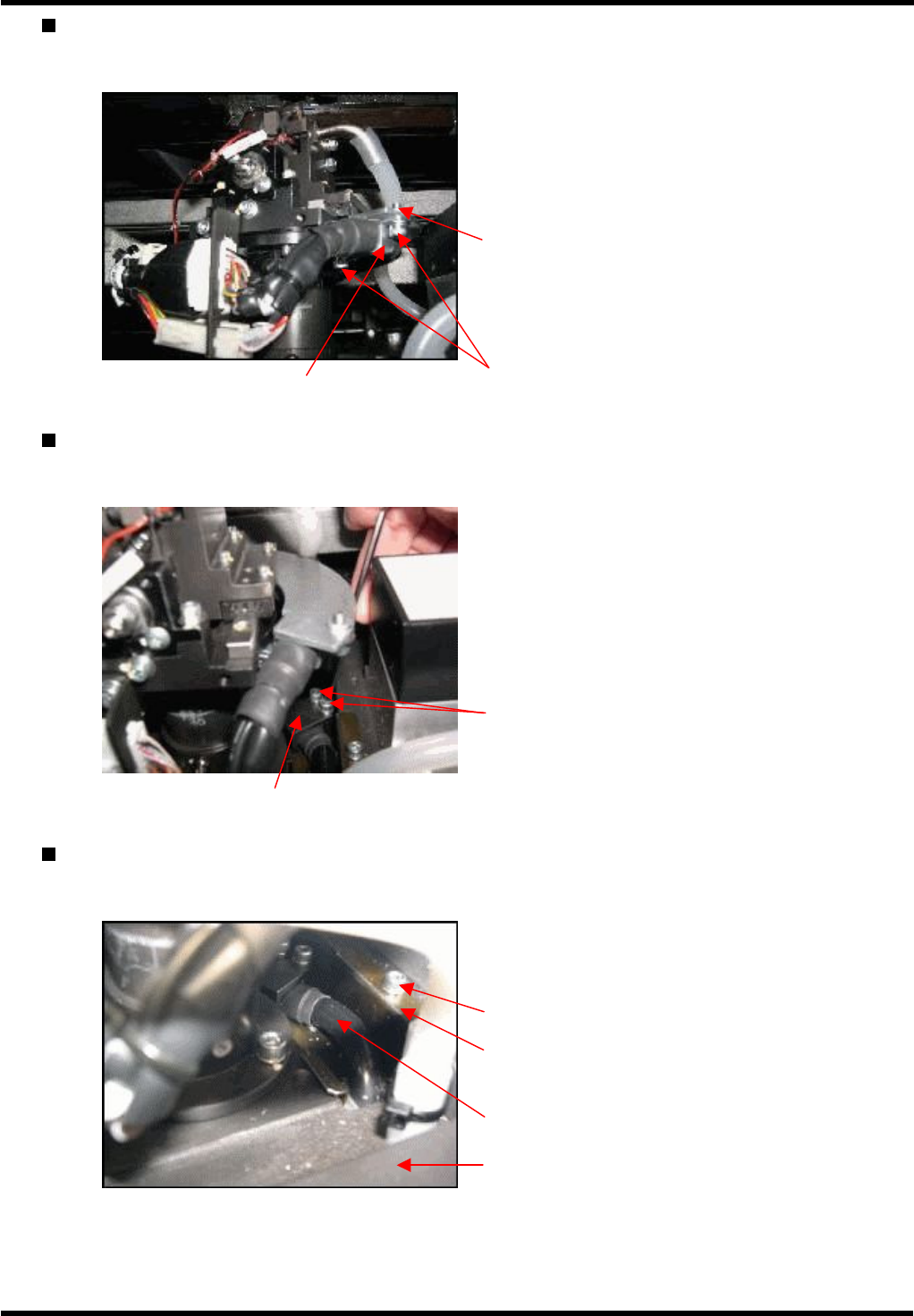

步骤
4
步骤
3
步骤
2
步骤
1
步骤
5
步骤
6
AVK3
维修手册
7.5
拆下
WA
轴活动电缆
D77MCC-83-EG0-A0
7.5-2
步骤
1
1.
1.
使用内六角扳手
M4
松开固定支架到板上的螺栓（
2
件）。
步骤
2
2.
1.
使用内六角扳手
M4
松开固定支架到较低砧单元的螺栓（
2
件）。
步骤
3
3.
1.
使用内六角扳手
M4
松开固定活动电缆盖板的螺栓（
2
件）。
板
支架
倒角螺栓（
2
件）
支架
倒角螺栓（
2
件）
倒角螺栓
下部砧座的顶部
盖板
活动电缆
AVK3
维修手册
7.5
拆下
WA
轴活动电缆
D77MCC-83-EG0-A0
7.5-3
步骤
4
4.
1.
解开电机连接器（
-XWHM2
）并断开连接器（电机侧）。
2.
解开编码连接器（
-XWHE2
）并断开连接器（电机侧）。
步骤
5
5.
1.
使用内六角扳手
M4
移除固定电缆到下部砧座板下面的尼龙夹。
步骤
6
6.
1.
使用精确的螺丝起子断开连接到下部砧座板下面的连接器。
编码连接器（
-XWHE2
）
电机连接器（
-XWHM2
）
尼龙夹子
下部砧座的顶部
（从下往上看）
机器侧连接器
活动侧电缆连接器
