AVK3 维修手册 4.1 控制系统配置 D77MCC-14-020- A0 4.1-18 21. SC 光学模块 回路号 3 地址号 1 输出 0. 变换器向前信号 1. 变换器返回信号 2. 变换器速度命令 1 3. 变换器速度命令 2 4. 变换器不正常复原 5. 传送制动释放插入电压检查 1 6. 印刷电路板制动 1 号阀 （选购） 7. 印刷电路板制动 2 号阀 （选购） 22. SC 光学模块 回路号 3 地址号 A 输入 …

100%1 / 288
AVK3
维修手册
4.1
控制系统配置
D77MCC-14-020-A0
4.1-17
17. SC
光学模块（选购）
回路号
3
地址号
D
输入
0.
真空开关（
BSF-V
）
（选购）
1.
向上开关（
BSF-V
）
（选购）
2.
向下开关（
BSF-V
）
（选购）
3.
轨道开
/
合开关（
BSF-V
）
（选购）
4.
向前开关（
BSF-V
）
（选购）
5.
返回开关（
BSF-V
）
（选购）
6.
7.
18. SC
光学模块
回路号
3
地址号
2
输出
0.
上料器传动带电机正转
1.
上料器传动带电机反转
2.
下料器电机正转
3.
下料器电机反转
4.
备用
（选购）
5.
6.
7.
废料收集器动作信号
19. SC
光学模块
（选购）
回路号
3
地址号
3
输出
0.
轨道开／合动作阀（
BSF-V
）
（选购）
1.
印刷线路板传送电机反转（
BSF-V
）
（选购）
2.
印刷线路板传送电机正转（
BSF-V
）
（选购）
3.
印刷线路板传送电机制动（
BSF-V
）
（选购）
4.
真空阀（
BSF-V
）
（选购）
5.
真空吸起阀向上（
BSF-V
）
（选购）
6.
真空吸起阀向下（
BSF-V
）
（选购）
7.
20. SC
光学模块
回路号
3
地址号
0
输出
0.
上料器轨道前进阀
1.
上料器轨道返回阀
2.
下料器轨道前进阀
3.
下料器轨道返回阀
4.
定位器控制杆阀
5.
印刷电路板定在右位
（选购）
6.
P.
推动阀向前
7.
P.
推动阀返回
AVK3
维修手册
4.1
控制系统配置
D77MCC-14-020-A0
4.1-18
21. SC
光学模块
回路号
3
地址号
1
输出
0.
变换器向前信号
1.
变换器返回信号
2.
变换器速度命令
1
3.
变换器速度命令
2
4.
变换器不正常复原
5.
传送制动释放插入电压检查
1
6.
印刷电路板制动
1
号阀
（选购）
7.
印刷电路板制动
2
号阀
（选购）
22. SC
光学模块
回路号
3
地址号
A
输入
0.
上料器轨道向前限位
1.
上料器轨道返回限位
2.
印刷线路板检测
1
3.
印刷线路板检测
2
4.
右侧紧急停机信号（
ES2
）
5.
印刷线路板检测器
5
（选购）
6.
印刷线路板供料向前限位
7.
印刷线路板供料返回限位
23. SC
光学模块
回路号
3
地址号
B
输入
0.
变频器工作信号
1.
变频器不正常信号
2.
传送臂返回检测
3.
传送臂减速检测
4.
传送臂向前检测
5.
销轴联轴器向前限位
（选购）
6.
销轴联轴器返回限位
（选购）
7.
备用
（选购）
AVK3
维修手册
4.2
气动控制
D77MCC-14-030-A0
4.2-1
4.2.
气动控制
D77MCC-14-030-A0

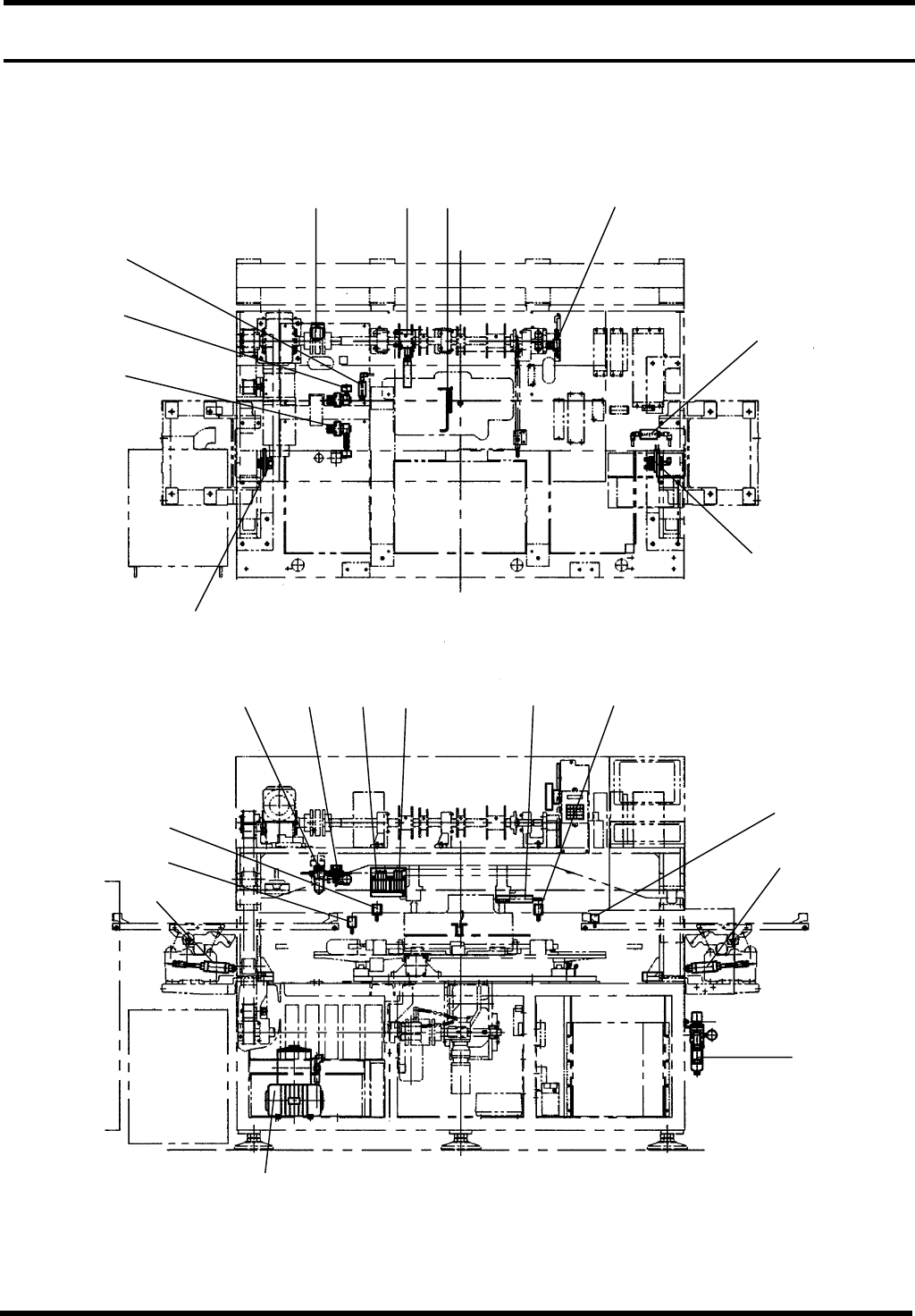

4.2.1
气动控制单元布置
1. 2. 3.
4.
5.
6.
7. 8. 9. 10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
11.
22.
