AVK3 维修手册 6.2 检查和润滑 D77MCC-80-020-C0 6.2-26 6.2.16 传送夹 装置编号： 1087111000 检查 周期 编号 项目 工作 描述 a. LM 导杆 清除异物或灰尘。 b. 凹槽凸轮 确保凹槽凸轮滑动平稳，并且在结合 处无噪声。 c. 凸轮从动件 确保凸轮从动件转动平稳。 每天 d. 活塞和夹头 清除异物或灰尘。 a/4. 传送夹前后滑动的 LM 导杆 b/5. 凹槽凸轮的滑动表面 a…
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-25

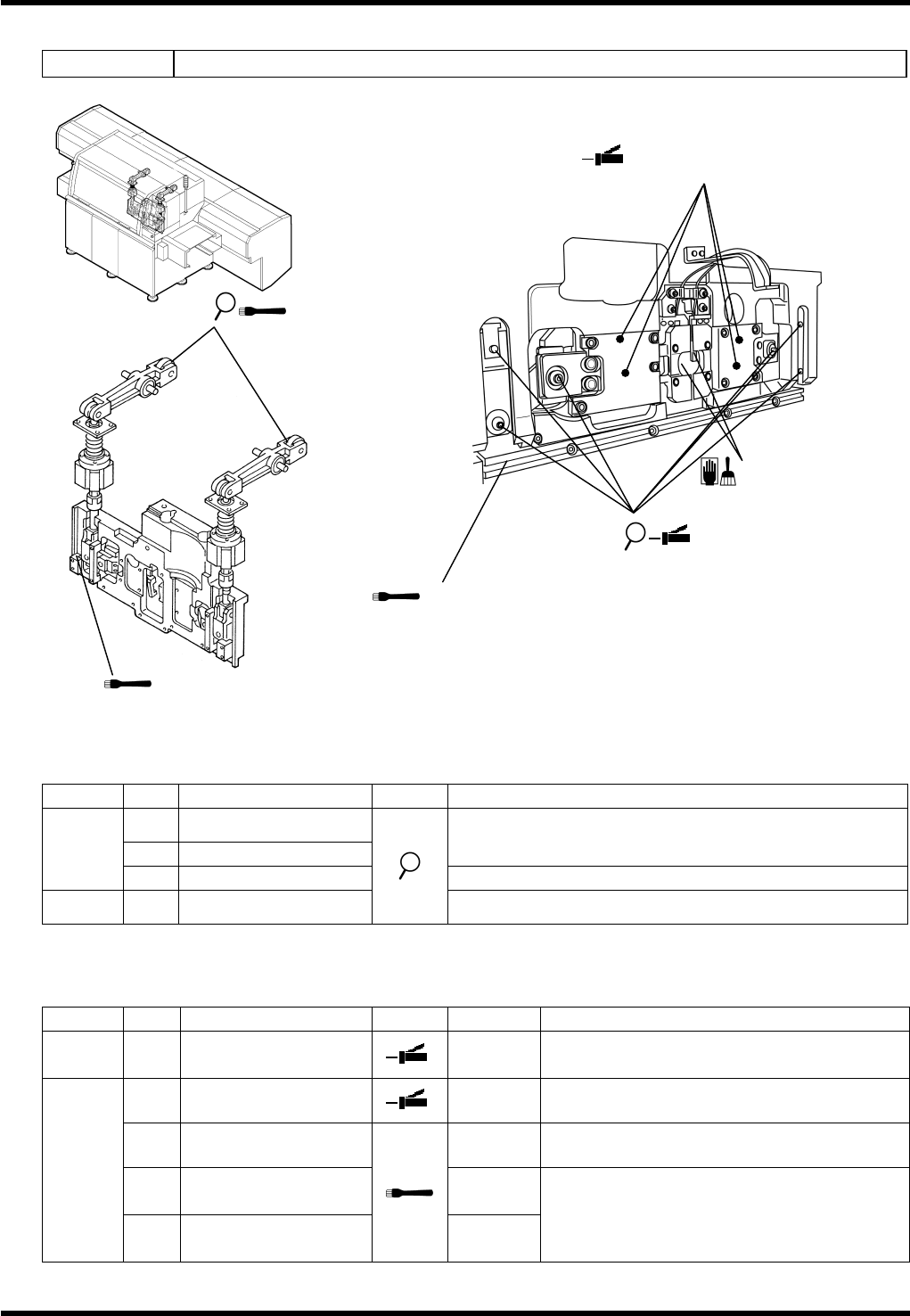

6.2.15 编带切刀
装置编号：
1087118000
检查
周期 编号 项目 工作 描述
a.
滑块
b.
辊子从动件
确保这些装置移动平稳。
每天
d.
元件检测传感器 清除油或灰尘。
每周
c.
各支承销
确保该单元平稳移动
加油润滑
周期 编号 项目 工作 加油量 描述
每隔一
周
1.
导杆和滑块的滑动表
面（左/右）
每个
0.3cm
3
用装配有 P-型附件的加油枪（从后面的 Z 轴
侧）通过加油孔（×4）注入润滑脂。
2.
轴衬支承销
每个
0.3cm
3
位置：润滑脂喷嘴。
3.
辊子从动件
每个
0.5cm
3
位置：辊子表面。
4.
辊子从动件的滑动表
面
0.5cm
3
每周
5.
导杆和辊子从动件的
滑动表面（顶部/底部）
每个
0.3cm
3
4. 辊子从动件的滑动表面
b/3.辊子从动件
5. 导杆和辊子从动件的滑动表
面（顶部/底部）
c/2.衬套支承销
1.导杆和滑块的滑动表面（左/右）
d. 元件检测传感器
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-26

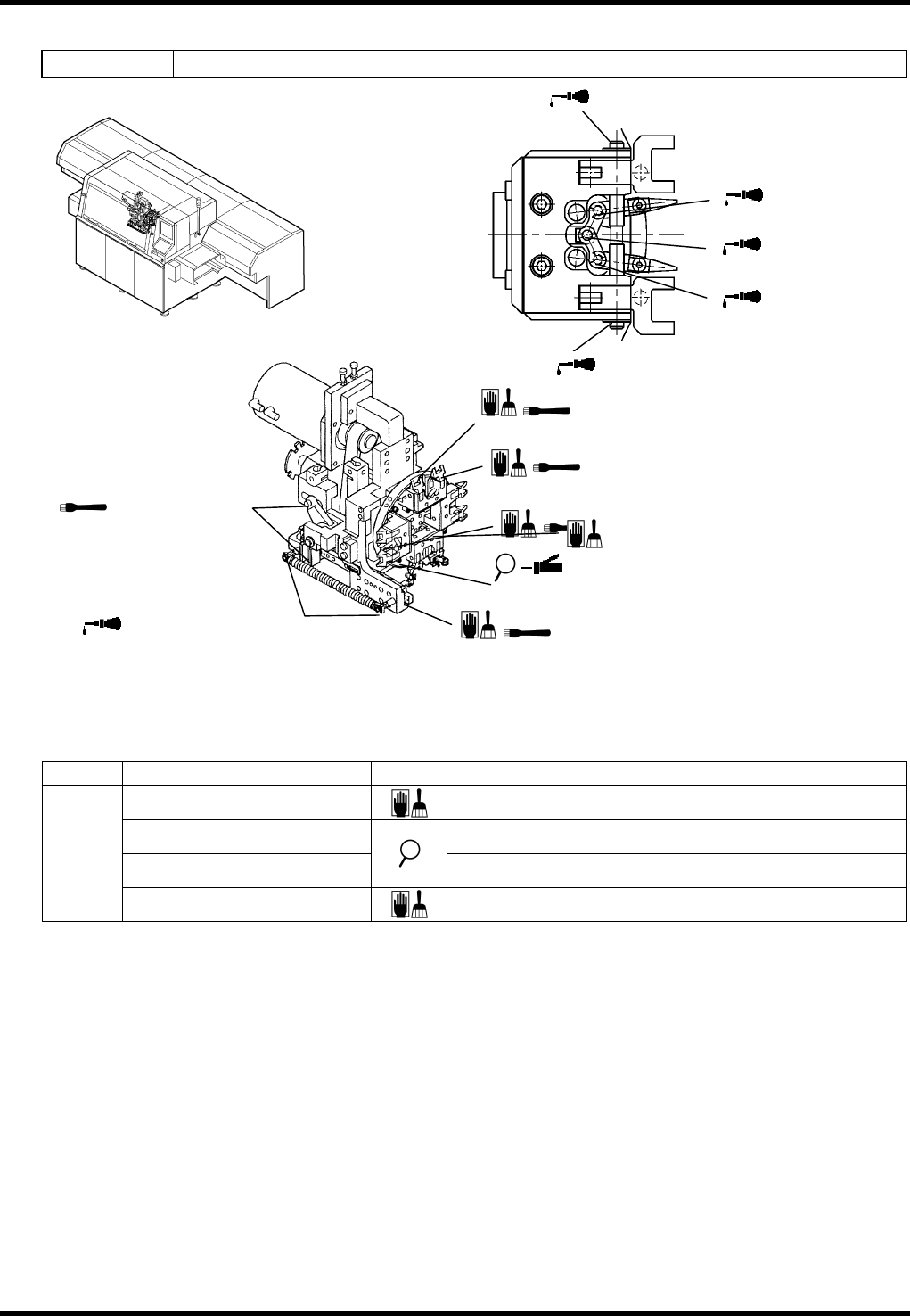

6.2.16 传送夹
装置编号：
1087111000
检查
周期 编号 项目 工作 描述
a.
LM 导杆
清除异物或灰尘。
b.
凹槽凸轮 确保凹槽凸轮滑动平稳，并且在结合处无噪声。
c.
凸轮从动件
确保凸轮从动件转动平稳。
每天
d.
活塞和夹头
清除异物或灰尘。
a/4. 传送夹前后滑动的 LM 导杆
b/5.凹槽凸轮的滑动表面
a/1. 用于 90°旋转夹 LM导
杆
a/2.插入单元传送用 LM 导杆
a/3. 传送夹上下滑动的 LM 导杆
10.弹簧支承销
9.凸轮从动件的滑
动零件
d. 活塞和夹头
8.销和夹头的滑动表面
7.控制杆支承
7.控制杆支承
6.控制杆支承
8. 销和夹头的滑动表面
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-27
加油润滑
周期 编号 项目 工作 加油量 描述
1.
90°旋转夹 LM 导杆
（4 处）
2.
插入单元传送 LM导杆
3.
传送夹上下滑动 LM导
杆
4.
传送夹前后下滑动 LM
导杆
0.09cm
3
位置：滑动表面。
5.
凹槽凸轮的滑动表面
位置：润滑脂喷嘴。
6.
控制杆支承
7.
控制杆支承
（2 处）
8.
销和夹头的滑动表面
（4 处）
9.
凸轮从动件的滑动部
件
位置：滑动表面。
每隔一
周
10.
弹簧支承销
0.5cm
3
