AVK3 维修手册 6.2 检查和润滑 D77MCC-80-020-C0 6.2-31 6.2.20 真空泵 装置编号： 1087103000 检查 周期 编号 项目 工作 描述 每天 c. 集尘瓶 处理引线废料 a. 滤芯 确保真空泵过滤器滤芯不堵塞或损坏 。 每周 b. 软管 确保软管不损坏。 确保无异常的声音。 简单检查砧座内的透明软管。 过滤器杯中的沉淀物超过 1/4 时要进行处 理。 a. 滤芯 b. 软管
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-30
6.2.19 JW 头装置
装置编号：
1087120100
检查
周期 编号 项目 工作 描述
确保跳线平稳移动。
a.
跳线
确保跳线喷嘴的旋转部分平稳旋转。
每周
b.
辊子
确保每个辊子平稳旋转。
加油润滑
周期 编号 项目 工作 加油量 描述
每隔一
周
1.
跳线设置旋钮
位置：滑动面。
每个月
2.
蜗轮单元
每次
0.5cm
3
位置：润滑脂喷嘴。
2.蜗轮单元
1.跳线设置旋钮
b.辊子
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-31
6.2.20 真空泵
装置编号：
1087103000
检查
周期 编号 项目 工作 描述
每天
c.
集尘瓶
处理引线废料
a.
滤芯 确保真空泵过滤器滤芯不堵塞或损坏。
每周
b.
软管
确保软管不损坏。
确保无异常的声音。
简单检查砧座内的透明软管。
过滤器杯中的沉淀物超过 1/4 时要进行处理。
a.滤芯
b.软管
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-32

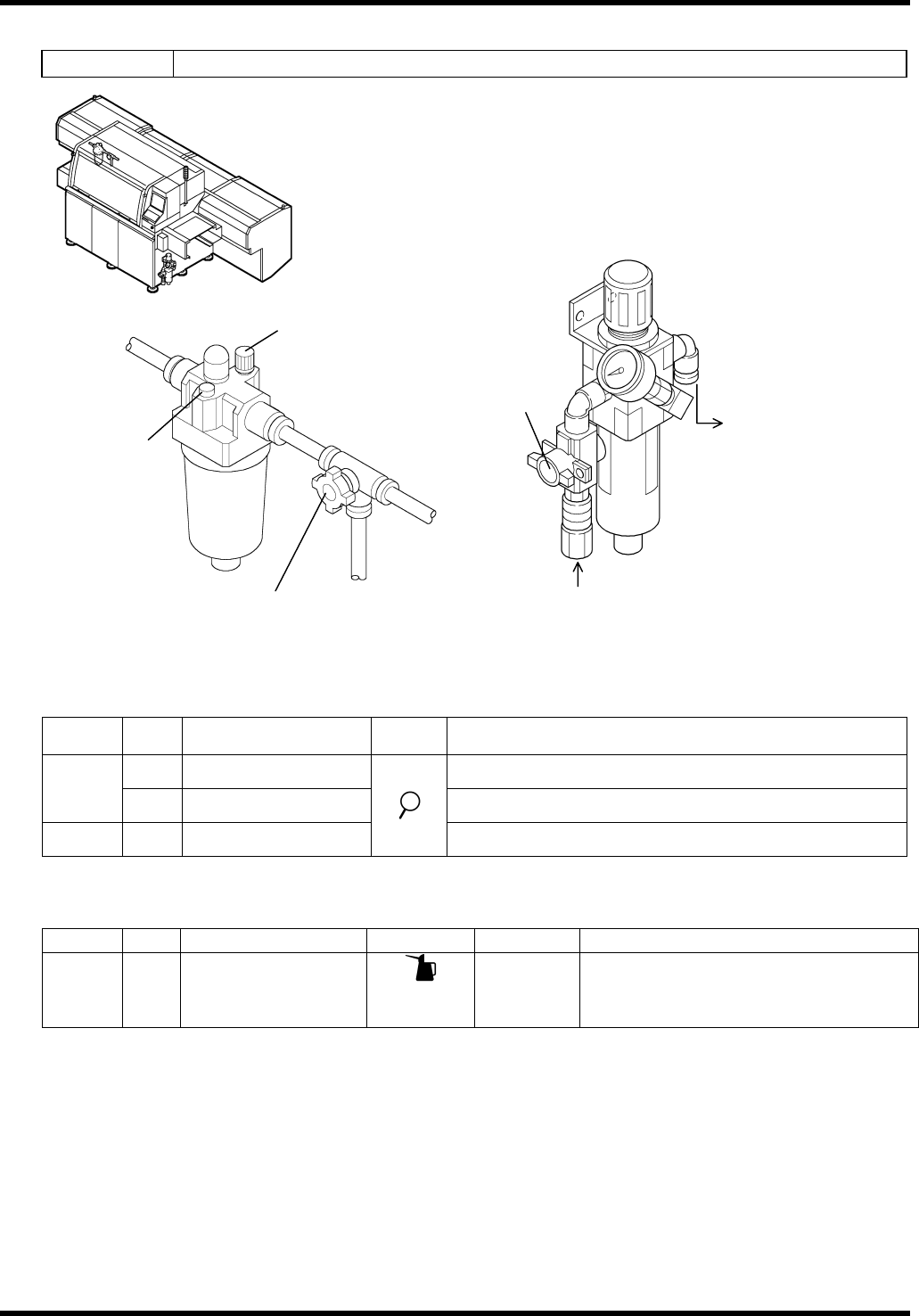

6.2.21 润滑器
装置编号：
1087103000
检查
周期 编号 项目 工作 描述
b.
主压力 确认空气压力是否为 0.5MPa。
每天
c.
气动回路 确认空气是否泄漏
每周
a.
油位
确保油位位于最大和最小限位之间。
加油润滑
周期 编号 项目 工作 描述
每天
1.
气动回路
向指定部位
注油
10 滴 请参照下面的指示。
手动阀
空气进入
至插件机
空气供应单元
进
滴油量调节钮
供给到机器
指状阀
出
机油补充口
