AVK3 维修手册 7.33 编带切刀更换调节 D77MCC-83-K10 -B0 7.33-2 16. 转动调整螺栓，将滑块向左移动 0.1mm ，拧紧螺 栓 (c) ，固定 A 刃。 （参照百分表，测量滑块的移动量。 ） 17. 清空集尘箱中元件编带屑，取下百分 表。 18. 进行插入测试，确认集尘箱中的元件 编带屑。 = 提示 = 检查元件编带，确认切口是否干净整 齐。 19. 元件编带剪切状态不理想时， 请一点一点地调整 B 刃…

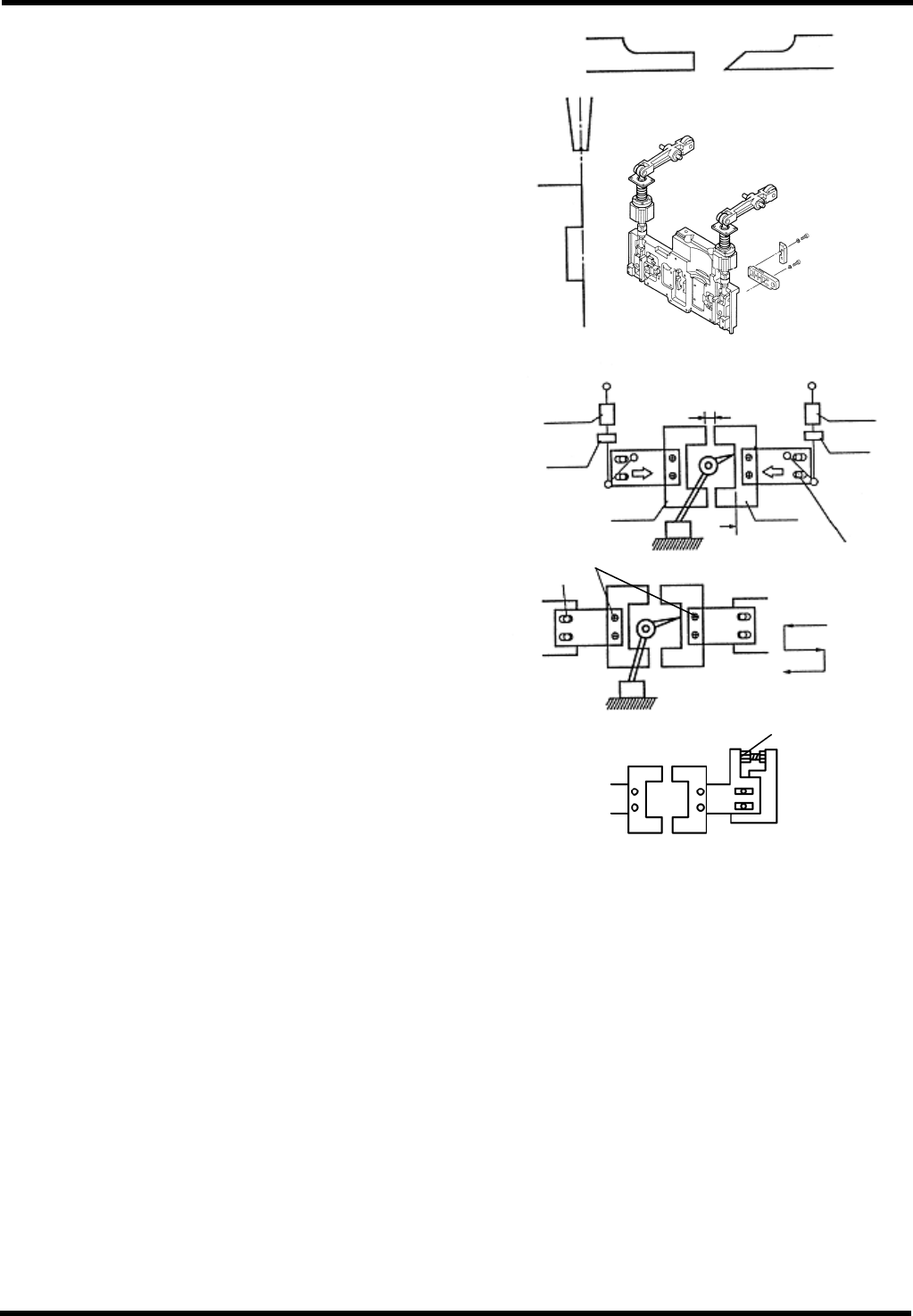

AVK3
维修手册
7.33 编带切刀更换调节
D77MCC-83-K10-B0
7.33-1

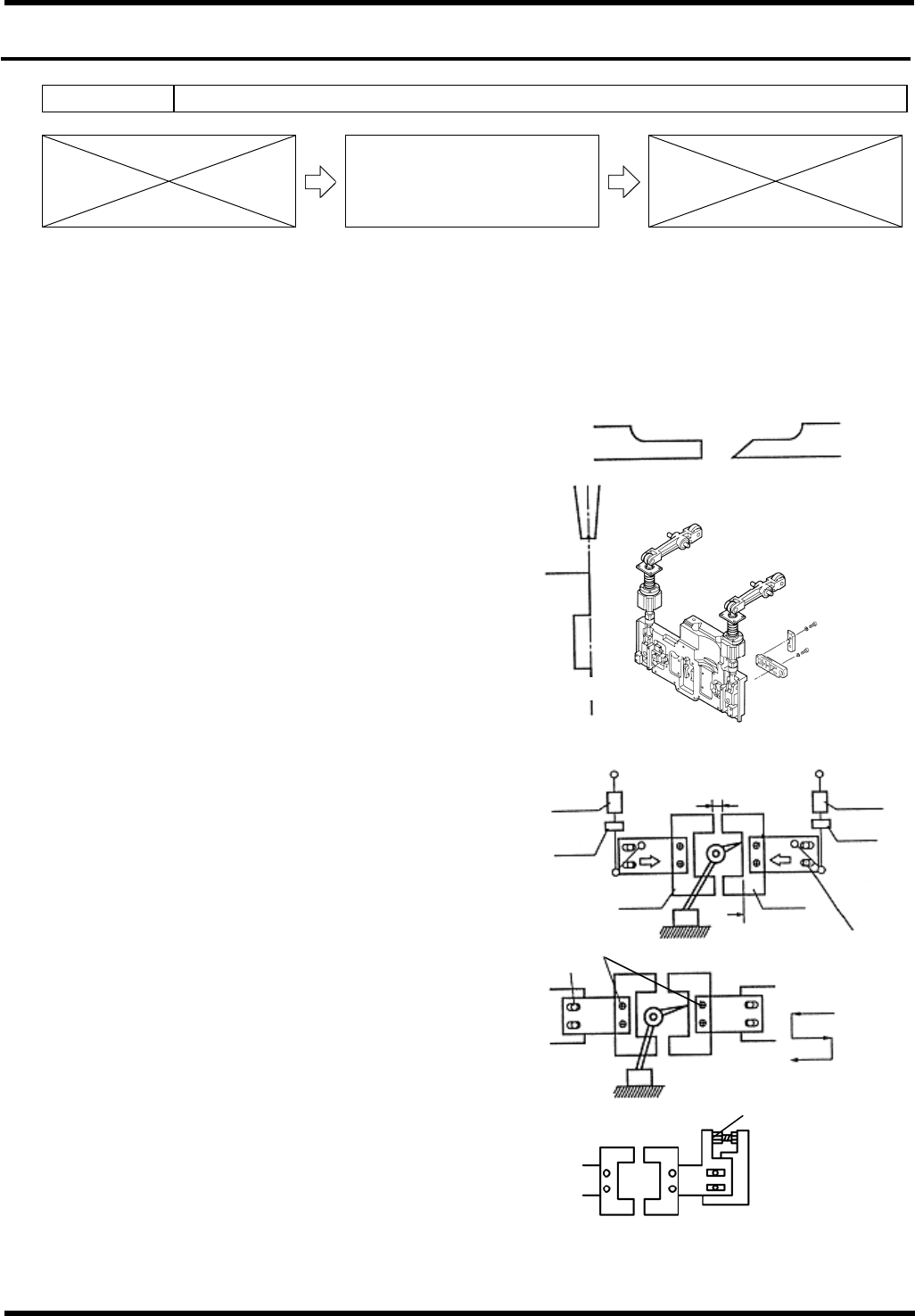

7.33. 编带切刀更换调节
D77MCC-83-K10-B0
装置编号：
1087118000
7.33 编带切刀更换调节
=准备=
1. 千分表
1.
编带切刀的位置调整
2.
1. 将电源置于 ON，返回原点。
2. 将主操作盘的 “SERVO MOTOR” 置为 OFF。
3. 拧松编带切刀的螺栓(a) (4 个)。
4. 卸下切刀。(A 刃和 B 刃)
5. 拧松固定滑块的螺栓(b)和螺栓(c)。
6. 将滑块靠向两端放置。
7. 安装 A 刃。
8. 转动手动手柄，将循环定时器设置在 324°前后。(转
动手动手柄时，A 刃前进。)
9. 调整滑块，使 A 刃和 T 轴卡盘 (关闭状态) 在同一
直线上。
(参照 Fig.(a))
10. 拧紧螺栓(b) ，固定好滑块。
11. 转动手动手柄，在循环定时器 295 ~ 340°前后移动，
再次进行确认。
12. 安装 B 刃，转动手动手柄，设置在循环定时器 324
°
的位置。
13. 移动滑块，使 B 刃和 A 刃接触，暂时拧紧螺栓(c)。
14. 卸下 A 刃。
15. 将百分表设置于 A 面，校准到 0。
卡盘
切刀刃
Z 轴侧
前面
AB
插入量
0.1 ~ 0.3mm
风门气缸
螺母 B
螺栓 (c)
B 刃
A 面
A 刃
螺母
A
风门气缸
螺栓 (a)
螺栓 (b)
CT : 324°
CT : 324°
CT : 235°
切刀
滑块
调啵螺栓
Fig. (a)
AVK3
维修手册
7.33 编带切刀更换调节
D77MCC-83-K10-B0
7.33-2
16. 转动调整螺栓，将滑块向左移动 0.1mm，拧紧螺
栓(c) ，固定 A 刃。
（参照百分表，测量滑块的移动量。）
17. 清空集尘箱中元件编带屑，取下百分表。
18. 进行插入测试，确认集尘箱中的元件编带屑。
=提示=
检查元件编带，确认切口是否干净整齐。
19. 元件编带剪切状态不理想时，请一点一点地调整 B
刃，向左调整 0.05 ～0.1mm。
（重复步骤 14 ～18。）
=注意=
更换切刀时，请关闭电源。
=确认=
风门气缸用调整器的空气压力设定值应为
0.3～ 0.35MPa。
卡盘
切刀刃
Z 轴侧
前面
AB
插入量
0.1 ~ 0.3mm
风门气缸
螺母 B
螺栓 (c)
B 刃
A 面
A 刃
螺母 A
风门气缸
螺栓 (a)
螺栓 (b)
CT : 324°
CT : 324°
CT : 235°
切刀
滑块
调整螺栓
AVK3
维修手册

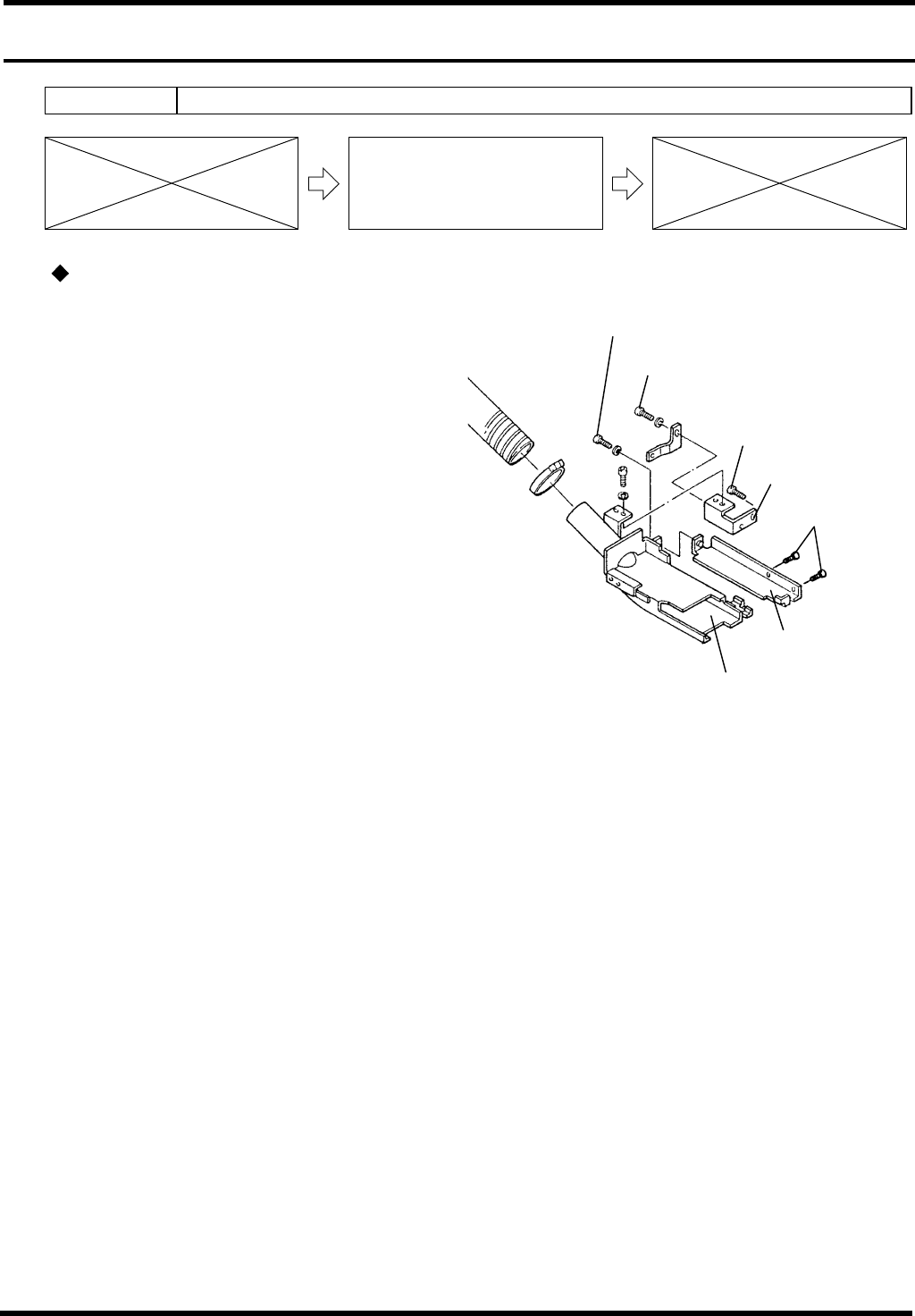

7.34
风道清洁和高度调节
D77MCC-83-1Y0-A0
7.34-1
7.34.
风道清洁和高度调节
D77MCC-83-1Y0-A0
装置编号：
1087125000
7.34
风道清洁和高度调节
风道清洁和高度调节
1.
1.
接通电源
[ON]
并返回原点。
=
备注
=
确保定位器轨道不在插入装置之下。
2.
检查副操纵盘的“插件头伺服电机
OFF
”
开关是否断开
[OFF]
。
3.
合上副操纵盘的“滑动块横动”开关
[ON]
。
4.
断开“插件头制动”开关
[OFF] (
释放
)
。
5.
将循环定时器的手动旋钮旋转至
90
度。
6.
合上“插件头制动”开关
[ON] (
锁定
)
。
7.
拧松螺栓（
b
）、（
c
）。
8.
拆下风道并清洁。
9.
安装风道。
10.
检查从风道底端到印刷线路板底高度（
1.6mm
厚）。
=
技术规格
=
高度：
6.5 - 7.0 mm
11.
前后移动滑动夹，检查并确认其未干扰风道。
12.
如超出规定的范围，则应拧松螺栓（
d
）和（
e
），直到风道能上下移动。
13.
调节风道底端到印刷线路板的高度（
1.6mm
厚）。
14.
拧紧螺栓（
d
）、（
e
）。
15.
再次检查风道高度。
16.
前后移动滑动夹，检查并确认其未干扰风道。
托架
(a)
螺栓
(d)
托架
(e)
托架
(b)
风道
螺栓
(c)
螺栓
(b)
