AVK3 维修手册 7.28 滑动 夹行程调节 D77MCC-83-2 D0-C0 7.28-3 (A) ：当行程过短，不能达到回程极限时。 (B) ：当行程过短，不能达到横向极限时。 (C) ：当行程过长，超出回程极限时。 (D) ：当行程过短，超出横行极限时。 在（ C ）和（ D ）的情况下， 向上移动凸轮随动件。 在（ A ）和（ B ）的情况下， 向下移动凸轮随动件。 回程极限 236 ~ 303 ° 横动极限 83 ~93 …
AVK3
维修手册
7.28 滑动夹行程调节
D77MCC-83-2D0-C0
7.28-2
滑动夹行程调节（返回极限）
2.
1. 接通电源[ON]并返回原点。
2.
使用传送夹取出 52mm 编带部件（引线
直径 0.6mm），并使 T 轴旋转 90°。
3.
检查副操纵盘的“插件头伺服电机 OFF”
开关是否断开[OFF]。
4.
合上副操纵盘的“滑动转置”开关[ON]。
5.
断开“插件头制动”开关[OFF] (释放)。
6.
将循环定时器的手动旋钮旋转至 236 -
303°。
7.
合上“插件头制动”开关[ON] (锁定)。
8.
检查档块夹是否正好接触到编带。（参
见*A）
9.
如档块夹不在适当的位置，则应接通电
源[ON]，并返回原点。
10.
使用传送夹取出 52mm 编带部件（引
线直径 0.6mm），并使 T 轴旋转 90°。
11.
合上副操纵盘的“插件头伺服电机 OFF”
开关[ON]。
12.
拧松用于滑动夹行程的凸轮从动件螺母。
13.
将循环定时器的手动旋钮旋转至 236 - 303°。
14.
上下移动凸轮从动件，以调节档块夹直到档块夹位于适当的位置。

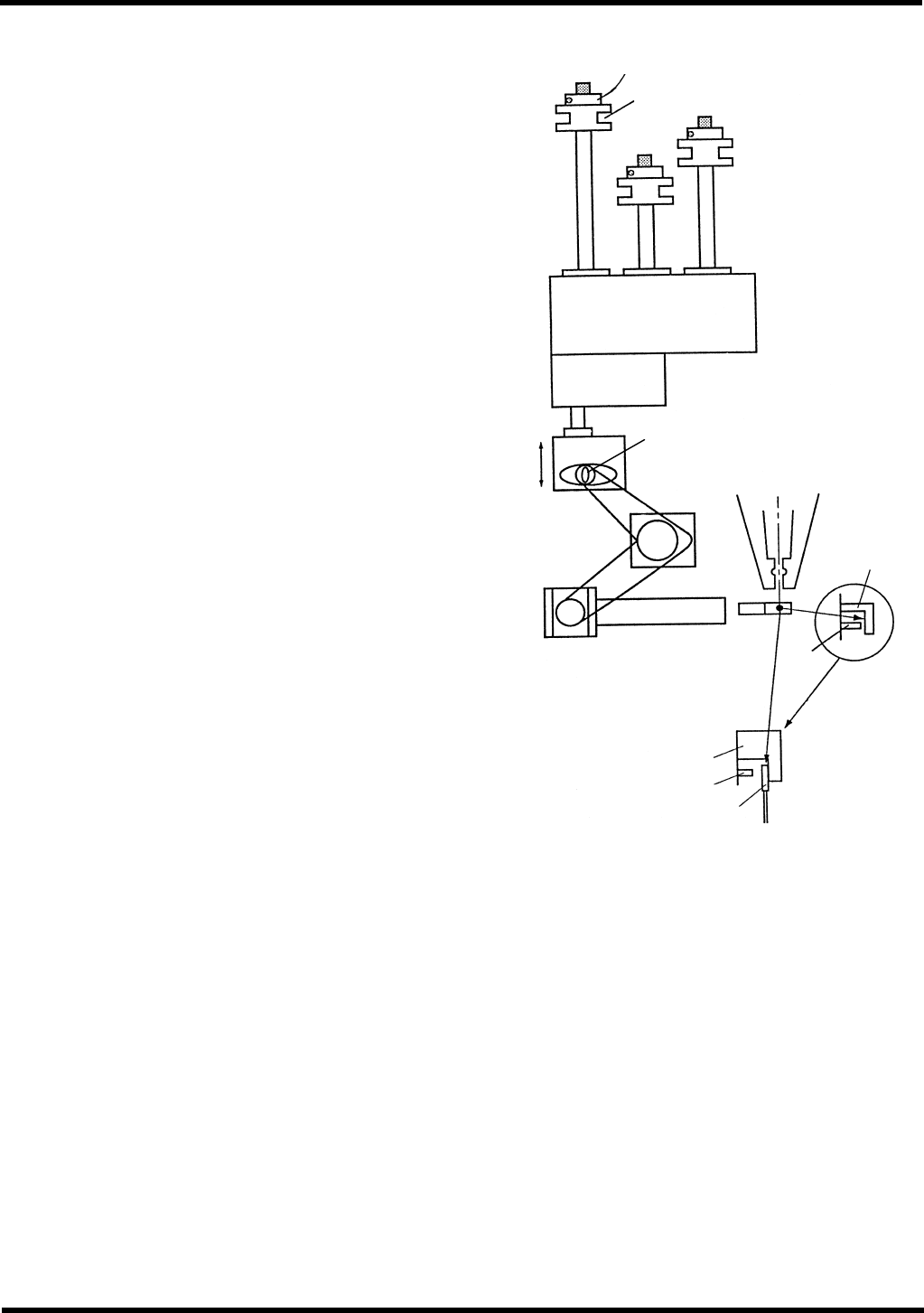

=检查=
检查横动极限的位置，并再次返回极限。
滑动行程螺母
滑动块
滑动
夹档块
活塞
(52 mm)
下
LM 导轨
滑动夹档块
活塞
编带 (52 mm)
* A
行程调节凸轮随动件
上
AVK3
维修手册
7.28 滑动夹行程调节
D77MCC-83-2D0-C0
7.28-3

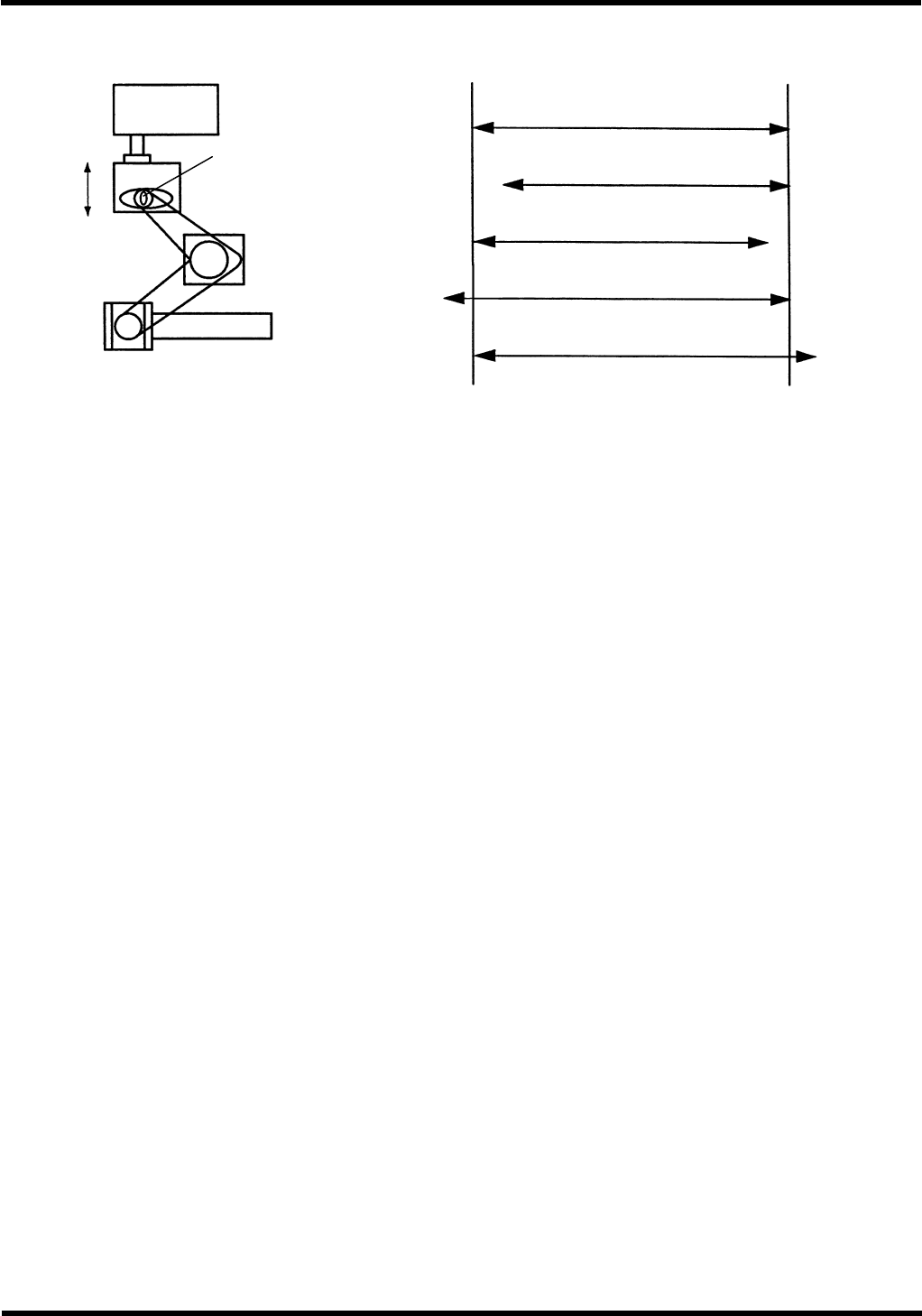

(A)：当行程过短，不能达到回程极限时。
(B)：当行程过短，不能达到横向极限时。
(C)：当行程过长，超出回程极限时。
(D)：当行程过短，超出横行极限时。
在（C）和（D）的情况下， 向上移动凸轮随动件。
在（A）和（B）的情况下， 向下移动凸轮随动件。
回程极限
236 ~ 303°
横动极限
83 ~93°
行程
(A)
(B)
(C)
(D)
凸轮随动件行程调节
下
LM 导轨
上
