AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-13

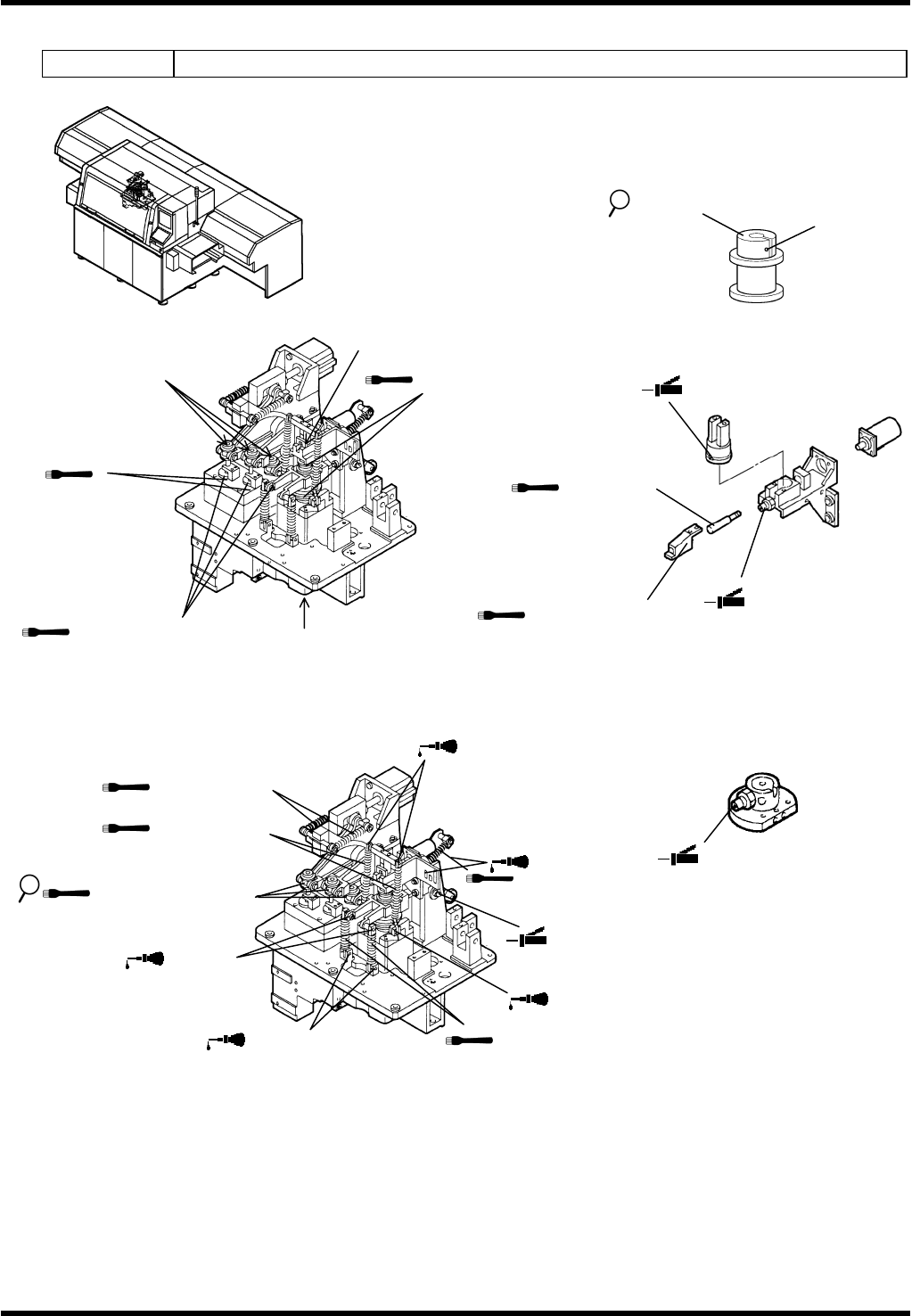

6.2.7 插入头
装置编号：
1087109000
<A>部详图
e.螺母
螺栓
2.轴的旋转轴承
3. 滑块和架的滑动部位
7.滑块滑动部件
8.梯形螺钉
<B>部详图
4. 轴和衬套的滑动单元
<C>部详图
9. 轴和衬套的滑动部件
12.弹簧
15.销
f/1. 凸轮从动件的
滑动表面
14.销
16.销
17.销
13.弹簧
10.弹簧
11.弹簧
5.轴和衬套的滑动单元
6.轴、衬套和导杆的
滑动单元
<C>
<B>
<A>（3 个位置）
18.销
19. 导杆和杆的滑
动面
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-14
检查
周期 编号 项目 工作 描述
a.
各轴 确保轴上/下移动平稳。
b.
插入轴 确保插入轴旋转平稳。
c.
导螺杆 确保导螺杆工作平稳。
每天
d.
滑块
确保滑块移动平稳。
e.
螺母 确保螺栓不会松动。
f.
凸轮从动件
确保凸轮从动件移动平稳。
每周
g.
线性轴衬
清除异物或灰尘。
h.
同步支带轮
凹槽：清除异物，灰尘或皮带废料。
i.
销插入单元 确保该单元滑动平稳。
每月
j.
电机转子
确保该单元移动平稳。
加油润滑
周期 编号 项目 工作 加油量 描述
1.
凸轮从动件的滑动表
面（5 处）
2.
轴的旋转轴承 加润滑油时，循环定时器设为 262°。
3.
滑块和架的滑动部件
每周
4.
轴和轴衬的滑动部件
位置：润滑脂喷嘴。
5.
轴和轴衬的滑动部件
（2 处）
6.
轴，轴衬和导杆的滑动
部件（3 处）
7.
滑块滑动部件
8.
梯形螺钉
9.
轴和轴衬的滑动部件
位置：润滑脂喷嘴。
每月
19.
导杆和杆的滑动面
10.
弹簧（2）
11.
弹簧（2）
12.
弹簧（2）
13.
弹簧
14.
销（2 个位置）
15.
销（2 个位置）
16.
销（2 个位置）
17.
销（2 个位置）
每三个
月
18.
销（2 个位置）
0.5cm
3
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-15
6.2.8 插入单元
装置编号：
1087110000
检查
周期 编号 项目 工作 描述
清除异物或灰尘。
a.
切刀刀片
确保切刀刀片没有磨损或损坏。
b.
插入导杆 确保插入导杆没有磨损或损坏。
每天
c.
折弯模具
确保折弯模具的顶部没有磨损或损坏。
d.
滑动单元 确保滑动单元滑动平稳。
e.
推进器 确保推进器移动平稳。
每周
f.
控制杆
确保各控制杆移动平稳。
5.导板
7.滚轮和滑动凸轮
8.销和控制杆
13. 插入导杆
b/2.插入导杆
9.销、控制杆和导杆座
e/11.推进器
a/3.可动刀片
6.导杆座
b/12.插入导杆
e/1.推进器
9.销、控制杆和导杆座
c/10.销、控制杆和导杆座
d/4.滑动凸轮
f. 杆
