AVK3 维修手册 6.2 检查和润滑 D77MCC-80-020-C0 6.2-18 6.2.10 传送臂旋转 装置编号： 1087116000 检查 周期 编号 项目 工作 描述 a. 辊子 确保辊子旋转平稳。 每个月 b. 传送臂联锁单元 确保该单元移动平稳，无磨损或异常 噪声。 加油润滑 周期 编号 项目 工作 加油量 描述 每个月 1. 凸轮从动件 0.1cm 3 位置：滑动表面。 1. 凸轮从动件
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-17

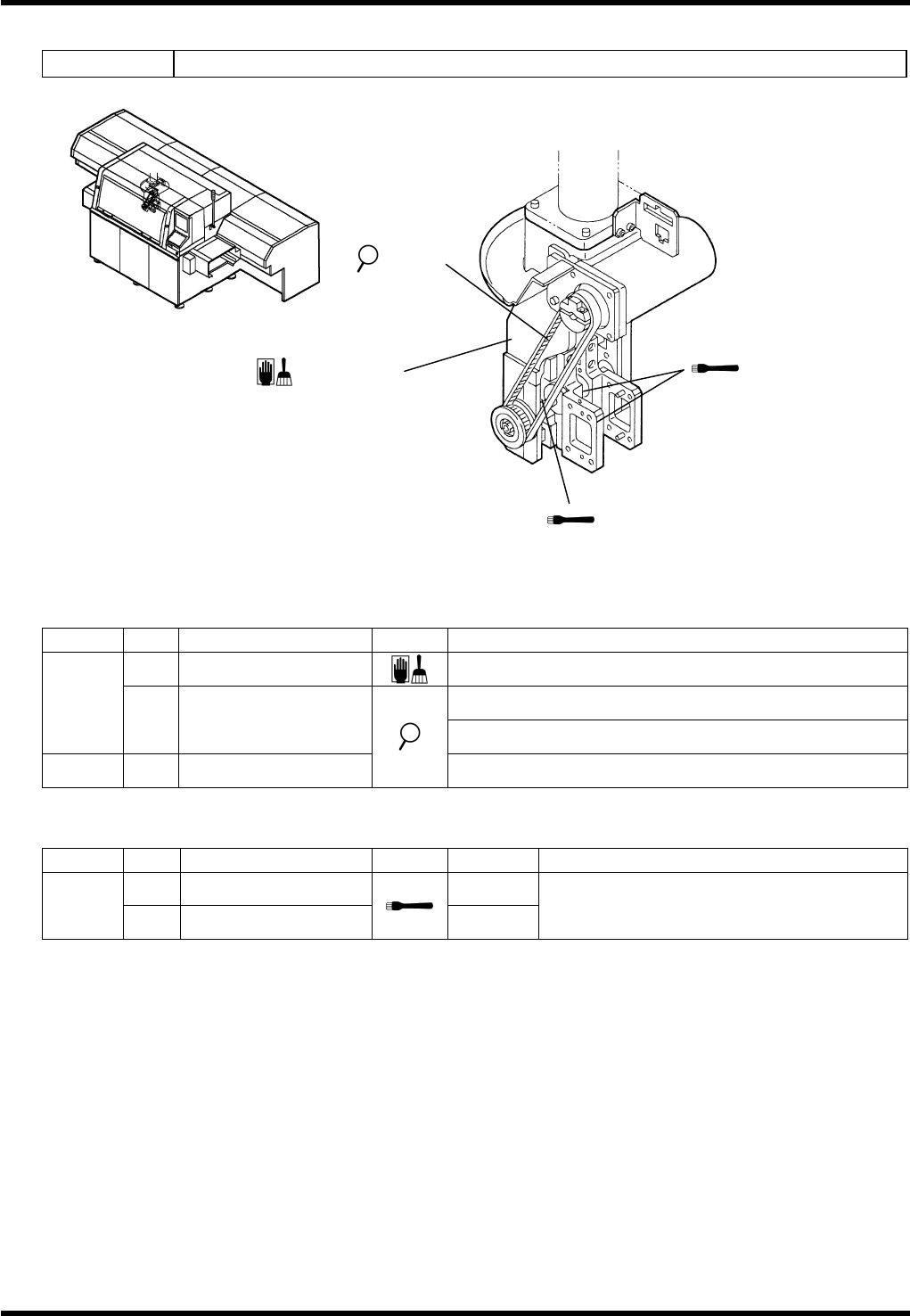

6.2.9 插入单元驱动
装置编号：
1087123000
检查
周期 编号 项目 工作 描述
a.
光电传感器
清除油或灰尘。
确保皮带没有磨损或损坏。
每天
b.
皮带
确保皮带张力正确调节。
每个月
c.
插入单元驱动
确保这些单元移动平稳。
加油润滑
周期 编号 项目 工作 加油量 描述
1.
滚珠丝杠
0.5cm
3
每隔一
周
2.
LM 导杆
0.1cm
3
清除所有异物之后。
光电传感器
b 皮带
1.滚珠丝杠
2.LM 导杆
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-18

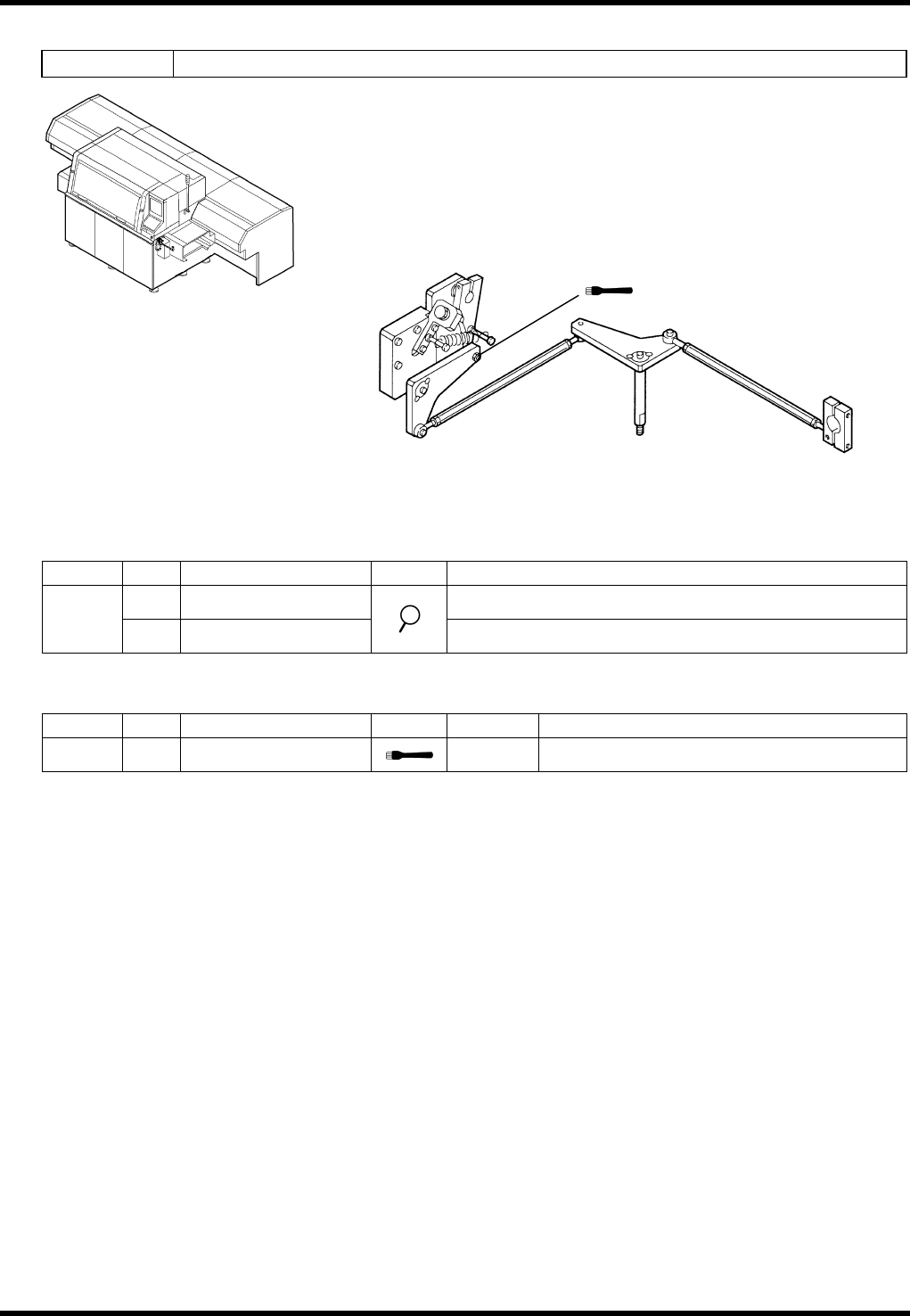

6.2.10 传送臂旋转
装置编号：
1087116000
检查
周期 编号 项目 工作 描述
a.
辊子 确保辊子旋转平稳。
每个月
b.
传送臂联锁单元
确保该单元移动平稳，无磨损或异常噪声。
加油润滑
周期 编号 项目 工作 加油量 描述
每个月
1.
凸轮从动件
0.1cm
3
位置：滑动表面。
1.凸轮从动件
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-19
供料架
供料架
c/2.凸轮从动件
a/1.LM 导杆
d/3.滚珠丝杠轴
c/2.凸轮从动件

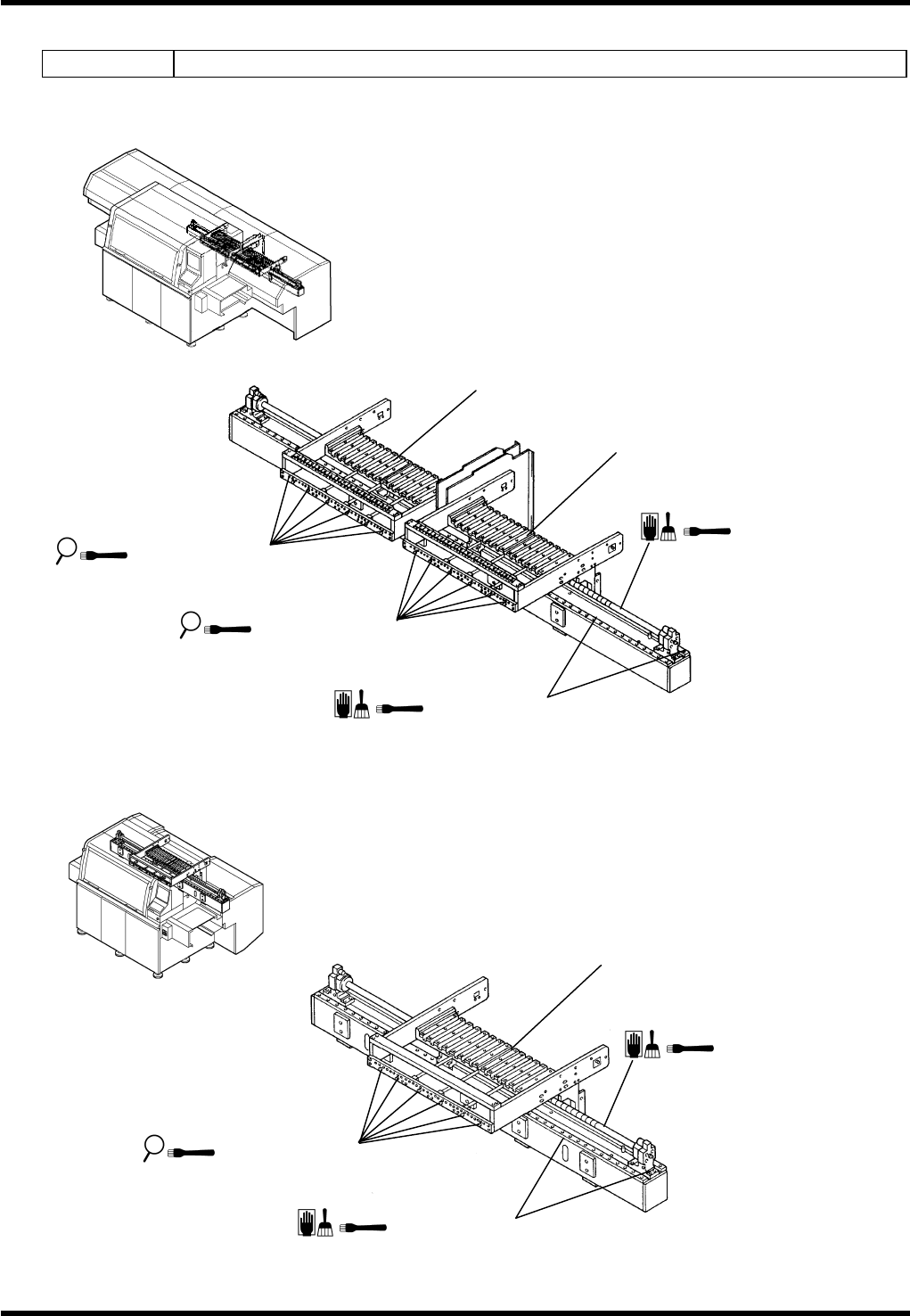

6.2.11 供料器
装置编号： 1087107000（120 站设备）/1087107100（60 站设备）
120 站设备
60 站设备
供料架
a/1.LM 导杆
c/2.凸轮从动件
d/3..滚珠丝杠轴
