AVK3 维修手册 6.2 检查和润滑 D77MCC-80-020-C0 6.2-23 加油润滑 周期 编号 项目 工作 加油量 描述 1. 销的旋转滑动单元 2. 轴和销之间的旋转滑 动单元 1 至 2 滴 润滑脂加在总成上。 3. 辊子从动件和凸轮的 滑动表面 0.5cm 3 位置：凸轮表面。 4. 凸缘和下砧座的滑动 表面 5. 齿轮和轴齿的啮合部 位 0.3cm 3 位置：润滑脂喷嘴。 6. 凸轮从动件和螺母的 滑动表面 每…
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-22
6.2.13 下砧座
装置编号：
1087112000
检查
周期 编号 项目 工作 描述
a.
控制杆单元
b.
轴和销之间的旋转滑
动单元
每天
c.
销之间的旋转滑动单
元
确保这些单元移动平稳。
d.
板凸轮紧固螺栓 确保板凸轮紧固螺栓不会松动。
e.
凸缘和下砧座
每周
f.
凸轮从动件
确保这些单元移动平稳。
3.辊子从动件和凸轮
的滑动表面
控制杆详图
c/1.销的旋转滑动单元
4.凸缘和下砧座的滑动表面
6. 凸轮从动件和螺母
的滑动表面
7. 凸轮从动件和辊子导杆
的滑动表面
c/1.销的旋转滑动单元
b/2. 轴与销之间的
旋转滑动单元
5. 齿轮和轴齿的啮合
部位
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-23
加油润滑
周期 编号 项目 工作 加油量 描述
1.
销的旋转滑动单元
2.
轴和销之间的旋转滑
动单元
1 至 2 滴 润滑脂加在总成上。
3.
辊子从动件和凸轮的
滑动表面
0.5cm
3
位置：凸轮表面。
4.
凸缘和下砧座的滑动
表面
5.
齿轮和轴齿的啮合部
位
0.3cm
3
位置：润滑脂喷嘴。
6.
凸轮从动件和螺母的
滑动表面
每个月
7.
凸轮从动件和辊子导
杆的滑动表面
0.1cm
3
位置：辊子表面。
AVK3
维修手册
6.2检查和润滑
D77MCC-80-020-C0
6.2-24

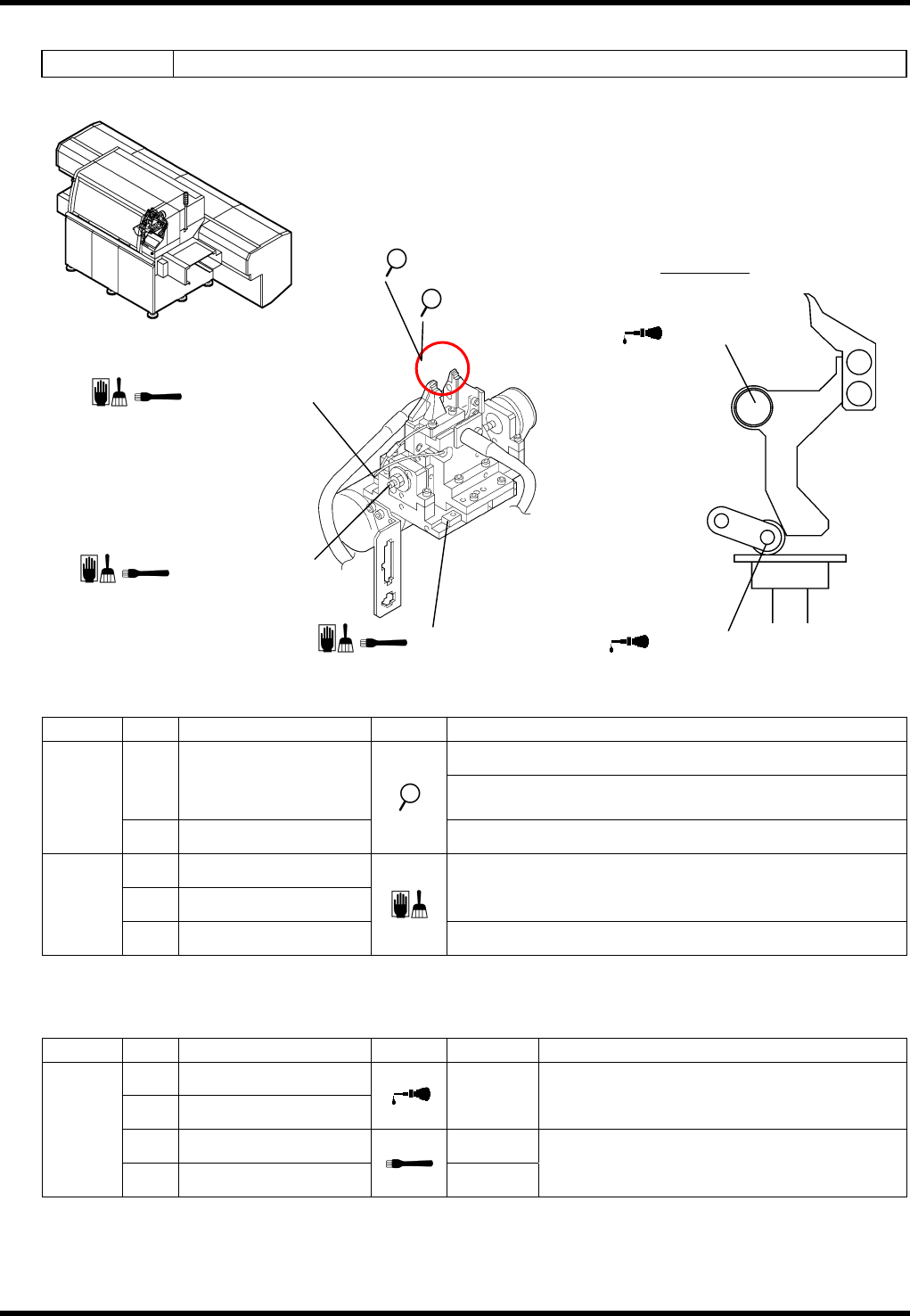

6.2.14 上砧座
装置编号：
1087121000
检查
周期 编号 项目 工作 描述
确保切刀和折弯器刀片的刃口不磨损或损坏。
a.
切刀&折弯器
确保切刀和折弯器移动平稳，无异常噪声。
每天
b.
折弯器基座
确保折弯器基座刀片的刃口不磨损或损坏。
c.
滚珠丝杠
d.
LM 导杆
清除异物或灰尘。
每周
e.
废料吸入口
清除废料。
加油润滑
周期 编号 项目 工作 加油量 描述
1.
控制杆支承
2.
辊子（2 处）
1 至 2 滴 位置：支承部位。
3.
LM 导杆（2 处）
0.1cm
3
每隔一
周
4.
滚珠丝杠
0.5cm
3
位置：滑动表面。
(清除所有异物后)
2.辊子
a.切刀&折弯器
d/3LM 导杆
b.折弯器基座
1.控制杆支承
c/4.滚珠丝杠
d/3.LM 导杆
控制杆详图
