7.12.
砧座装置中心对称调节
D77MCC-83-2V0-A0
装置编号：
1087121000
7.12
砧座装置中心对称调节
=
准备
=
1.
千分表
2.
砧座装置中心对称检查夹具
砧座装置中心对称调节
1.
1.
接通电源
[ON]
并返回原点。

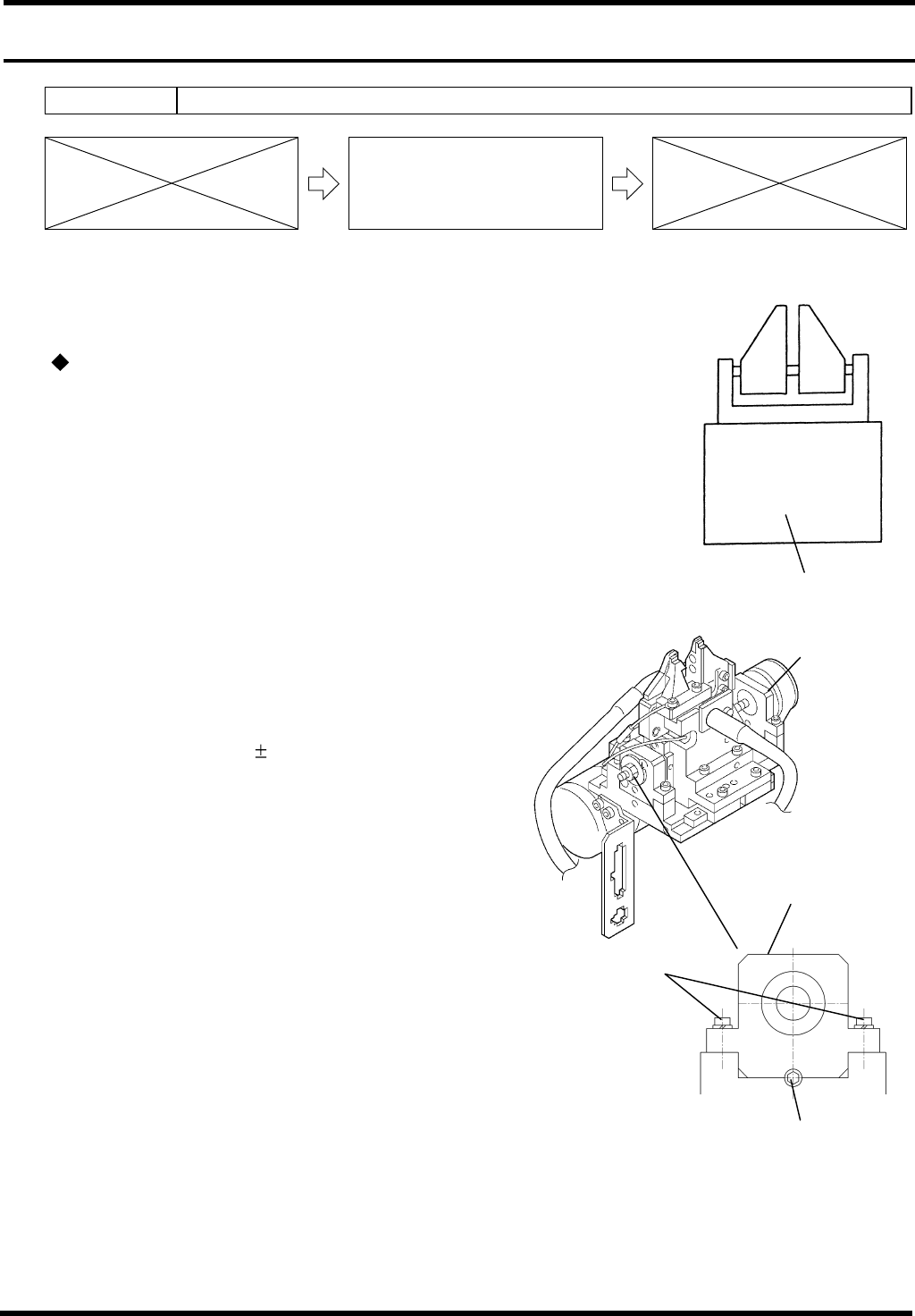

2.
将砧座装置中心对称检查夹具安装到砧座装置。
3.
在坚硬的模块上，以折弯器基座（
A
面）为基准
表面，将千分表放置于位置
A
。
4.
将千分表归零。
5.
使用夹具关闭砧座装置，在相反一侧，检查折弯
器基座位置。
=
技术规格
=
中心对称点：≤
0.02 mm
6.
如超出规定的范围，则应拧松皮带轮螺栓。
7.
拧松于对面一侧卡住轴承的安装螺钉。
8.
旋转轴承校准螺钉，以调节中心对称点。
9.
再次检测中心对称点。
滑轮
螺栓
(B)
轴承座
螺栓
(A)
砧座装置中心
对称检测夹具
