6 SITEST – Übersichtspläne der Bedienobe rf läche Softwareanleitung SITEST Version 101.xx 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE 22 6.2 SIPLACE CS – Bedeutung der Symbol e in der Symb…
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.1 Grundansicht SIPLACE CS – Dialoge und Schaltflächen
21
6 SITEST – Übersichtspläne der Bedienoberfläche

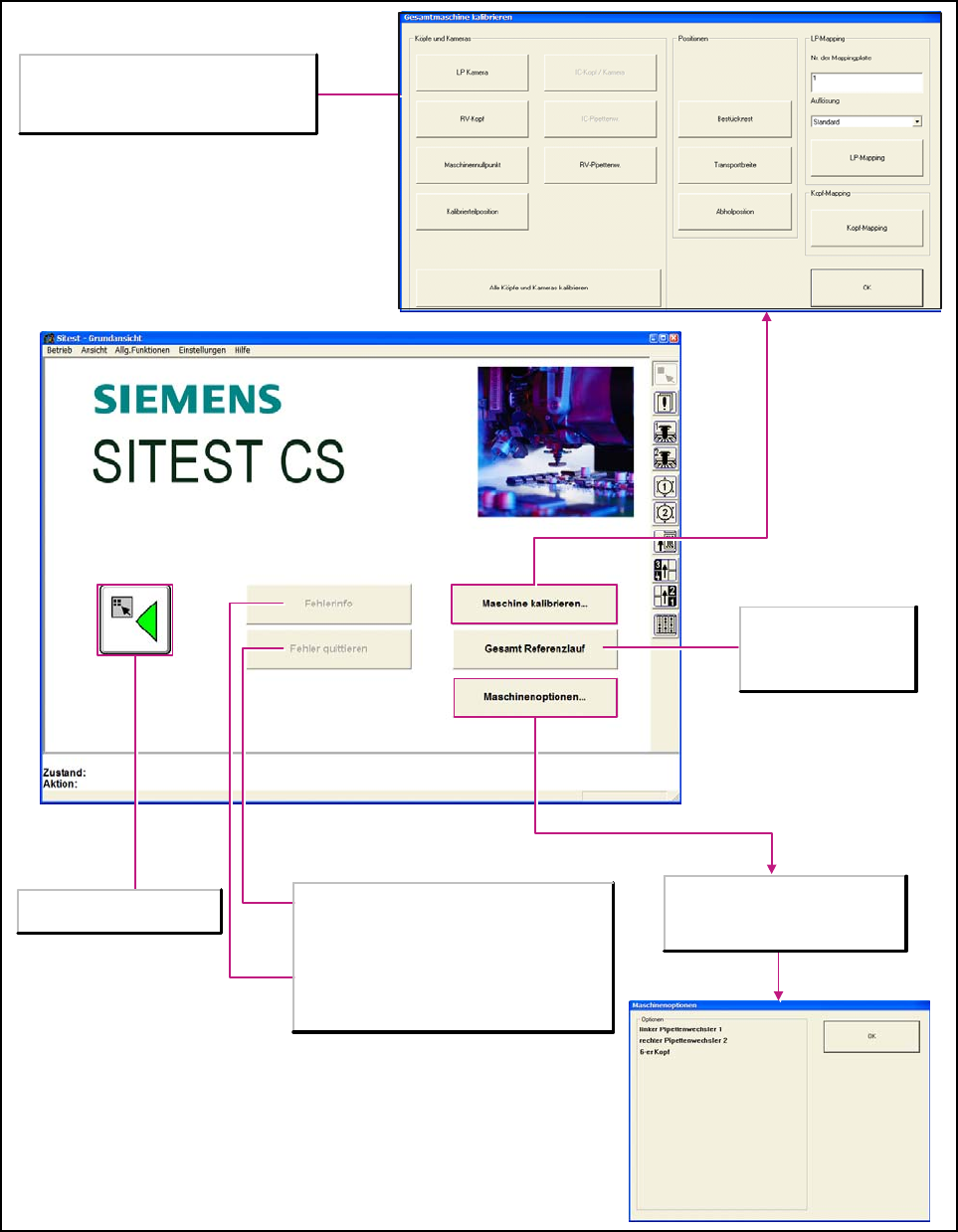

6.1 Grundansicht SIPLACE CS – Dialoge und Schaltflächen
6
Bild 1 von 1 Bild 6
Fehler quittieren
Nach erfolgreicher Fehlerbehebung wird der derzeit
aktuelle Fehler gelöscht.
Fehlerinfo
Startet ein Hilfesystem, das mögliche Ursachen für
den aktuellen Fehler und Behebungsmaßnahmen
aufzeigt.
Gesamt Referenzlauf
Startet den Referenzlauf für
alle Kopf- und Portalachsen
der Maschine und
initialisiert den Transport.
Maschine kalibrieren...
Öffnet das Dialogfenster Gesamtmaschine
kalibrieren zur Anzeige aller Funktionen, die zur
Kalibrierung der gesamten Maschine nötig sind.
Maschinenoptionen...
Öffnet das Dialogfenster
Maschinenoptionen zur Anzeige der für
die Maschine eingestellten Optionen.
Abbruch der Bearbeitung,
Verlassen des Testprogrammes.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
22

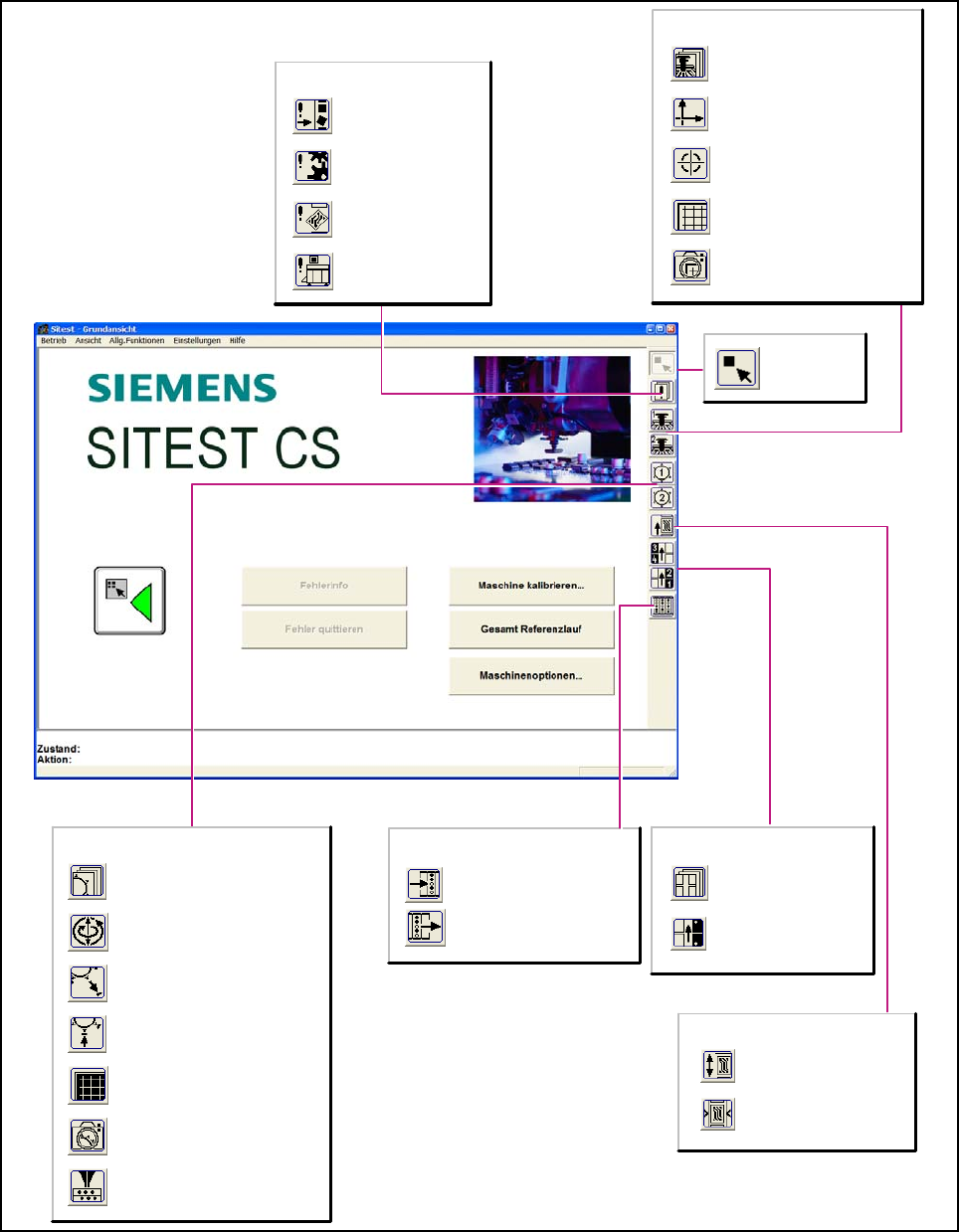

6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
6
Bild 1 von 1 Bild 6
Fehler
Aufruf der Anzeige der
Spurfehler.
Aufruf der Anzeige der
Maschinenfehler.
Aufruf der Anzeige der
Transportfehler.
Aufruf der Anzeige der
allgemeinen Fehler.
Ein-/Ausgänge
Aufruf der Ansicht für die
Ausgänge.
Aufruf der Ansicht für die
Eingänge.
Revolverköpfe 1 und 2
LP-Transport
Aufruf der Ansicht für die
Einstellungen der
Transportbandbreite.
Aufruf der Ansicht für die
LP-Transportfunktionen.
BE-Tische
Aufruf der Ansicht für
die Kalibrierung der
Abholposition des
BE-Tisches.
Aufruf der Ansicht für
die BE-Tisch Funktionen.
Portale 1 und 2
Aufruf der Ansicht für die
Achsfunktionen des Portals.
Aufruf der Ansicht für die
Funktionen des Portals.
Aufruf der Ansicht für die LP-
Kamerafunktionen des Portals.
Aufruf der Ansicht für die LP-
Mappingfunktionen des Portals.
Aufruf der Ansicht für die
Kalibrierfunktionen des Portals.
Aufruf der Ansicht für die
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Bestück- und Abholkreis.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Halte- und Abwurfkreis.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
Schaltet zur
Grundansicht
zurück.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
23

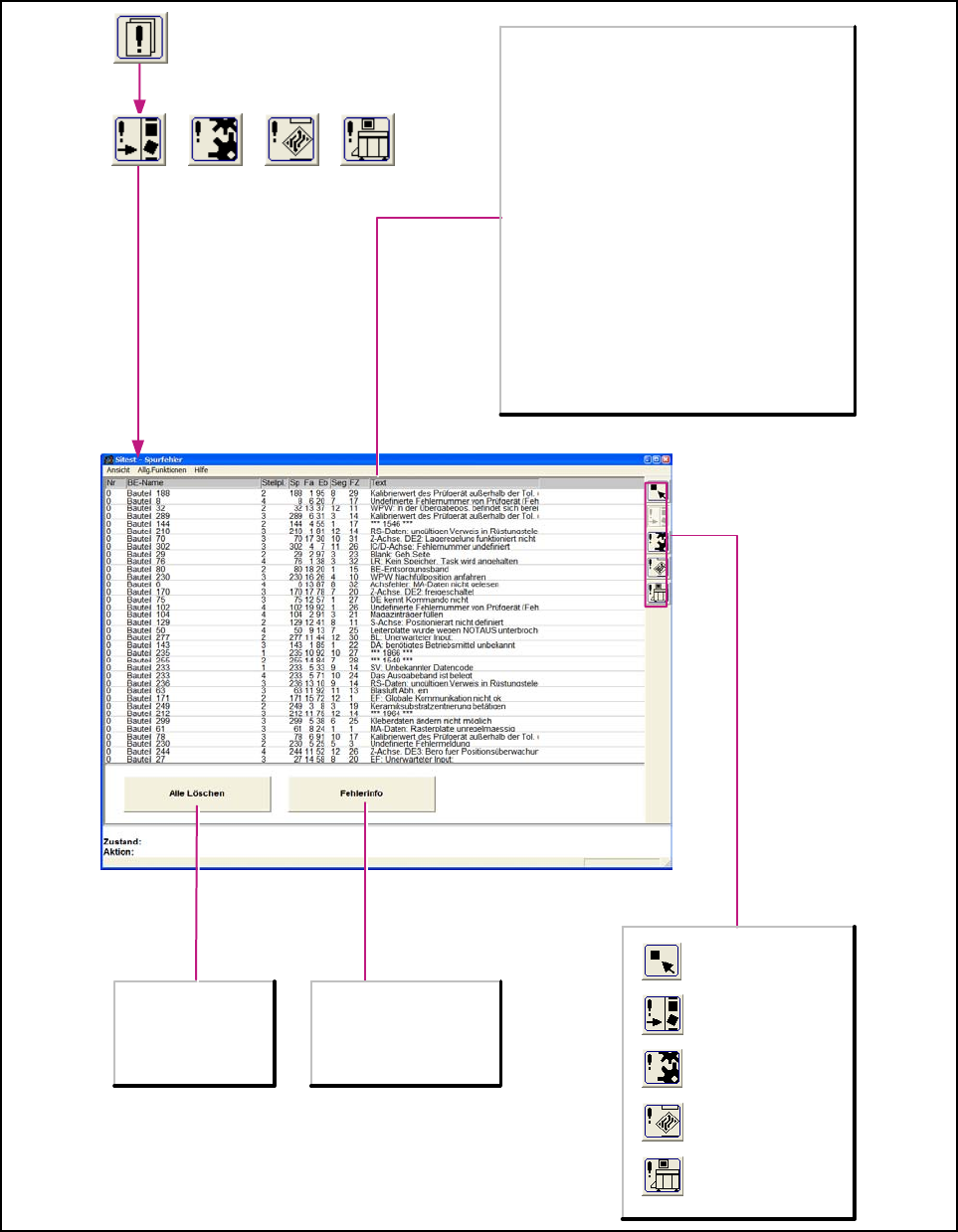

6.2.1 Anzeige der Fehler
6
Bild 1 von 1 Bild 6
6
Alle löschen
Löscht alle
Fehlermeldungen der
derzeit angezeigten
Fehlerklasse.
Aufruf der Anzeige der
Spurfehler.
Aufruf der Anzeige der
Maschinenfehler.
Aufruf der Anzeige der
Transportfehler.
Aufruf der Anzeige der
allgemeinen Fehler.
Schaltet zur
Grundansicht zurück.
Tabellenbezeichnung:
Nr.
Gibt die Fehlernummern der jeweiligen Fehler an.
BE-Name
Gibt die Bauteilnamen an, bei denen der Fehler
aufgetreten ist.
Stellpl.
Gibt den dazugehörigen Stellplatz des Bauteils an.
Sp/Fa/Eb
Gibt die Spur, das Fach und die Ebene des Bauteils
an.
Seg.
Gibt das Segment an, mit dem das Bauteil bestückt
wurde.
FZ
Gibt an, wie oft dieser Fehler bereits aufgetreten ist.
Text
Beschreibt den aufgetretenen Fehler.
Fehlerinfo
Startet ein Hilfesystem, das
mögliche Ursachen für einen
ausgewählten Fehler und
Behebungsmaßnahmen
aufzeigt.
