6.4.2.5 WPW – Eingänge
6
Bild 1 von 1 Bild 6
Port
1
Zeigt die Zustände der Funktionen von Port 1.
2
Zeigt die Zustände der Funktionen von Port 2.
Hex-Zust.
Zeigt den hexadezimalen Zustand der Bits an.
Die Funktion eines jeden in dem ausgewählten Port
enthaltenen Bits wird neben dem Feld "Port" angezeigt.
Neben jeder Funktion ist eine LED symbolisch dargestellt,
deren Farbe von grau auf rot wechselt, wenn der Zustand
des/der jeweiligen Bits gelesen wird.
Aufruf der Ansicht für die
Achsfunktionen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Einstellungen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Funktionen der Maschinendaten
des Wafflepack-Wechslers.
Aufruf der Ansicht für die
Eingänge des Wafflepack-
Wechslers.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Wafflepack-
Wechslers.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.5 SIPLACE CF – Menüzeile Ausgabe 05/03 DE
68
6.5 SIPLACE CF – Menüzeile
6.5.1 Menü: Ansicht und Allg. Funktionen
6
6
F5
Aufruf der IC-Kopf-
Funktionen.
F10
Aufruf der Wafflepack-
Wechsler-Funktionen
Alt+7
Schaltet die Bildschirmanzeige
auf die IC-Kamera um.
Mit der ESC-Taste wird die
Bildschirmanzeige wieder in den
normalen Testprogramm-Modus
zurückgeschaltet.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.5 SIPLACE CF – Menüzeile
69
6.5.2 Menü: Einstellungen

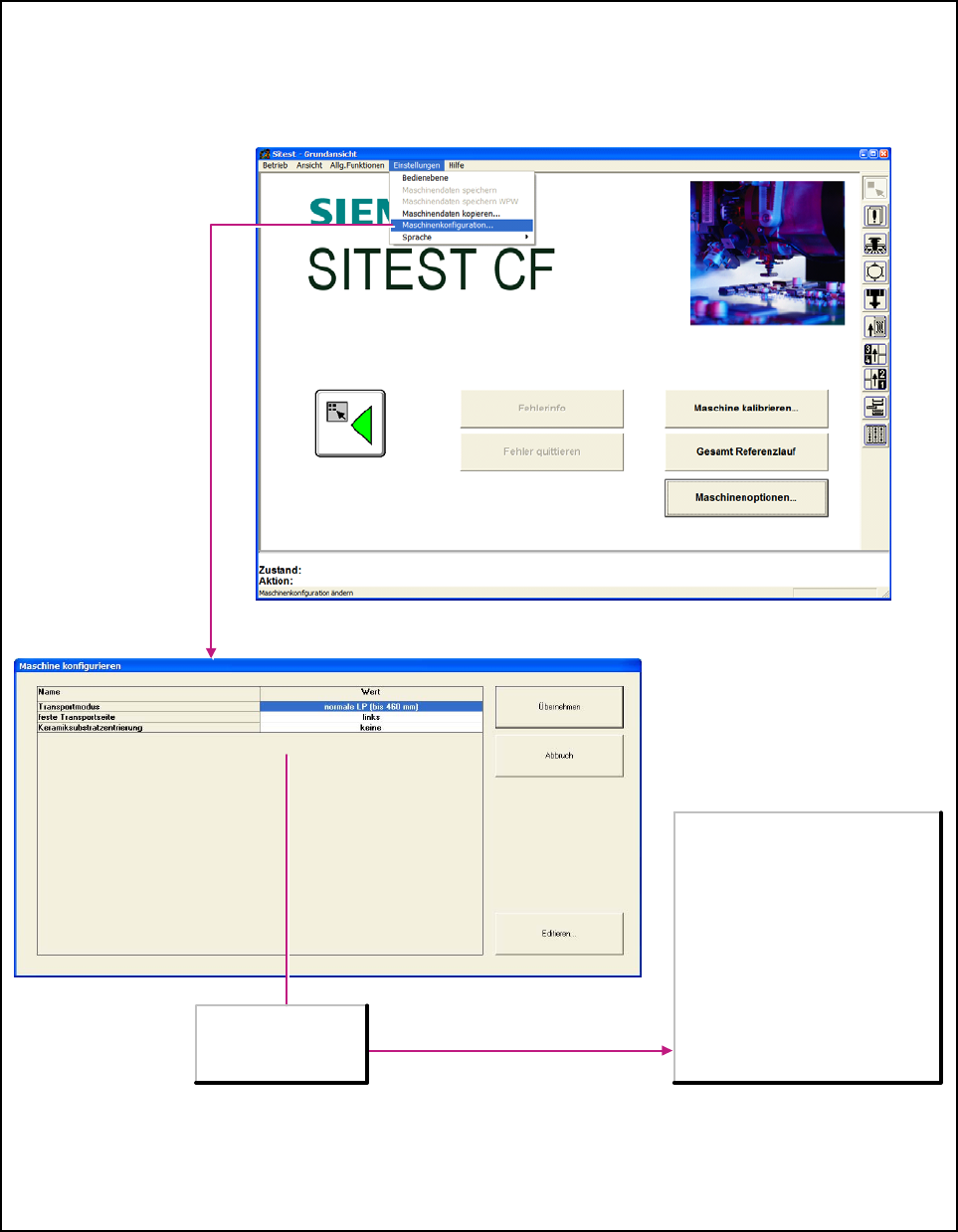

6.5.2.1 Maschinenkonfiguration SIPLACE CF
6
Bild 1 von 1 Bild 6
Zeigt die aktuelle
Maschinenkonfiguration
an und kann bei Bedarf
geändert werden.
Transportmodus
- normale Leiterplatte (bis 460 mm)
- lange Leiterplatte (bis 508 mm)
feste Transportseite
- links
- rechts
Keramiksubstratzentrierung
- keine
- mechanische Substratzentrierung
- Schräglichtbeleuchtung
- mechanisch und
Schräglichtbeleuchtung
