Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
25

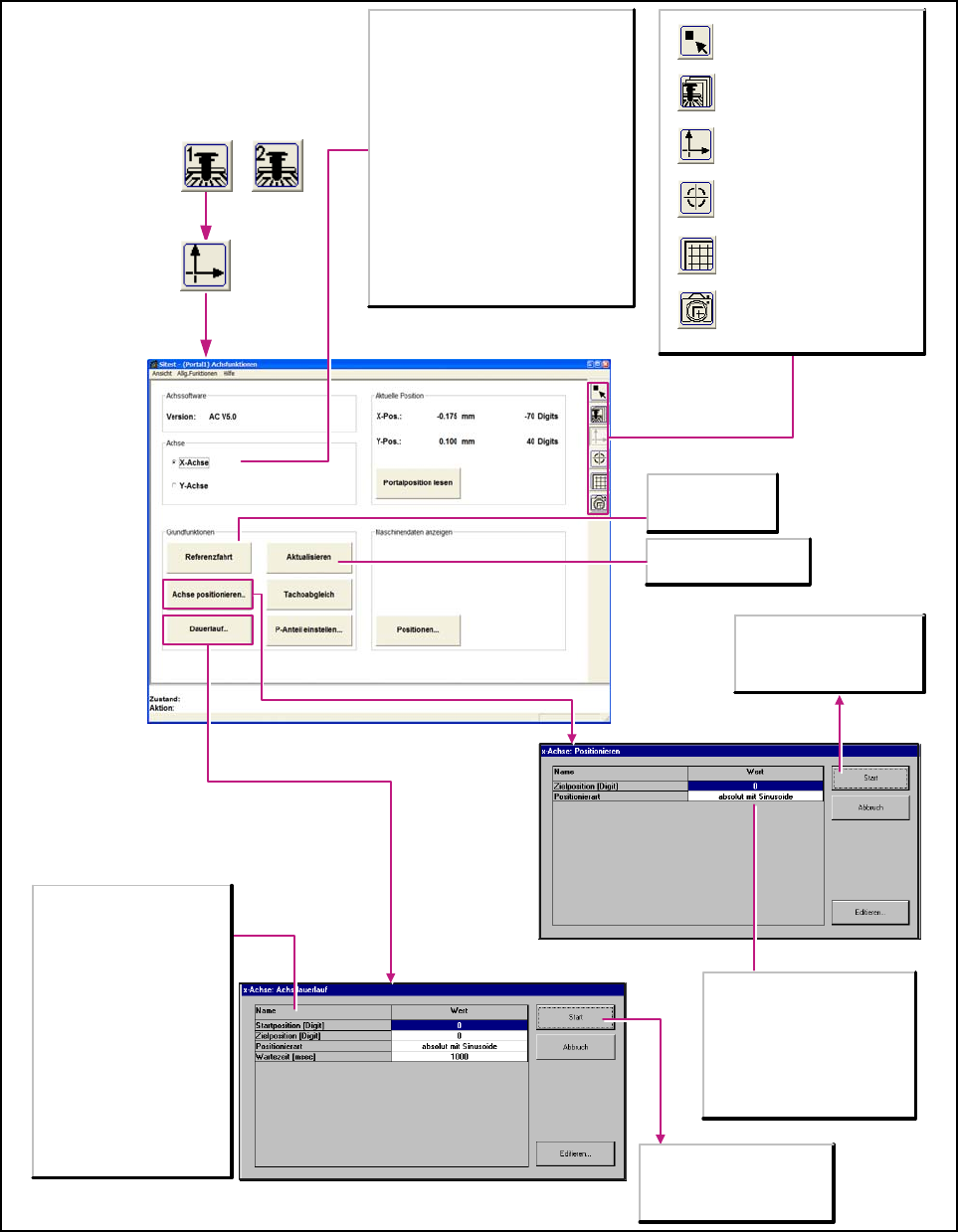

6.2.2.2 Portal – Achsfunktionen
6
Bild 1 von 2 Bild 6
Referenzfahrt
Fährt die aktivierte
Achse in Referenz.
Zielposition [Digit]
Eingabe der gewünschten
Zielposition für die ausgewählte
Achse.
Positionierart
Gibt die Art an, mit der die
Achse positioniert werden soll.
Start
Die Achse startet den Dauerlauf
mit der angegebenen
Zielposition und Positionierart.
Start
Die Achse verfährt im Dauerlauf
zwischen der eingegebenen
Start- und Zielposition.
Startposition [Digit]
Eingabe der gewünschten
Startposition für die ausgewählte
Achse.
Zielposition [Digit]
Eingabe der gewünschten
Zielposition für die ausgewählte
Achse.
Positionierart
Gibt die Art an, mit der die
Achse positioniert werden soll.
Wartezeit [msec]
Gibt die Zeit an, wie lange die
Achse beim Dauerlauf in Start-
bzw. Zielposition stehen soll.
Achse
X-Achse
Aktiviert die Funktionen für die Einstellungen
der X-Achse.
Y-Achse
Aktiviert die Funktionen für die Einstellungen
der Y-Achse.
Aktuelle Position (der aktivierten Achse)
X-Pos.
Zeigt die aktuelle X-Position der Achse an.
Y-Pos.
Zeigt die aktuelle Y-Position der Achse an.
Portalposition lesen
Zeigt laufend die aktuelle Portalposition an.
Aktualisieren
Diese Funktion ist inaktiv.
Aufruf der Ansicht für die
LP-Mappingfunktionen.
Aufruf der Ansicht für die
Kalibrierfunktionen des Portals.
Aufruf der Ansicht für die
Achsfunktionen des Portals.
Aufruf der Ansicht für die
Funktionen des Portals.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen der LP-Kamera.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
26
6

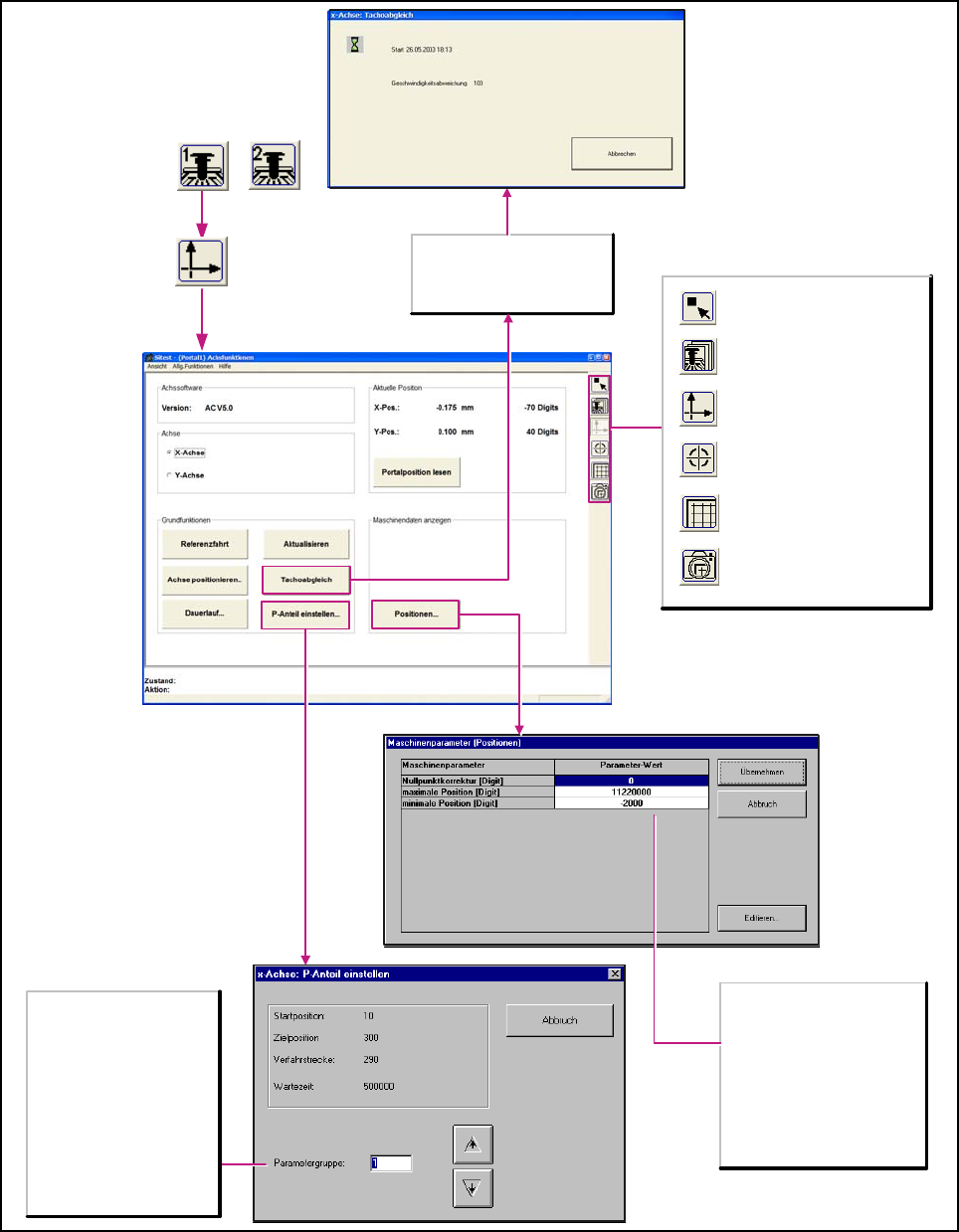

Bild 2 von 2 Bild 6
6
Aufruf der Ansicht für die
LP-Mappingfunktionen.
Aufruf der Ansicht für die
Kalibrierfunktionen des Portals.
Aufruf der Ansicht für die
Achsfunktionen des Portals.
Aufruf der Ansicht für die
Funktionen des Portals.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen der LP-Kamera.
Je nach eingestellter
Parametergruppe wird der
Positionierweg vergrößert oder
vermindert.
Stellt die gewünschte
Parametergruppe von 1 bis 10
ein und zeigt die ermittelten
Werte für
- Startposition
- Zielposition
- Verfahrstrecke
- Wartezeit
an.
Nullpunktkorrektur [Digit]
Korrigiert den Referenzpunkt um
den vorgegebenen Wert.
maximale Position [Digit]
Gibt die maximal erreichbare
Position der Achse an.
minimale Position [Digit]
Gibt die minimal erreichbare
Position der Achse an.
Tachoabgleich
Startet den Dauerlauf für die
Einstellung der Geschwindigkeit
der ausgewählten Achse.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
27

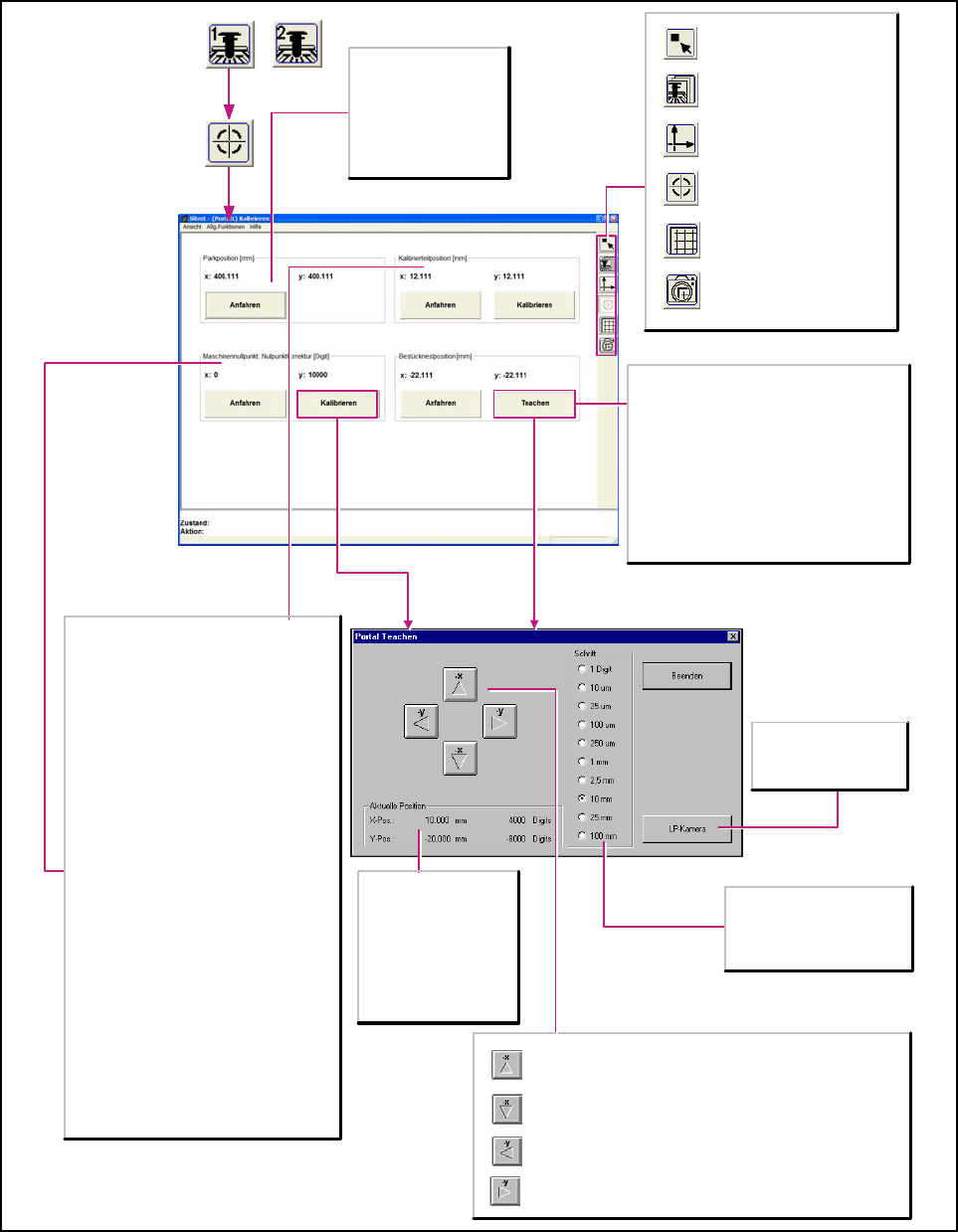

6.2.2.3 Portal – Kalibrierfunktionen
6
Bild 1 von 1 Bild 6
6
X-Pos.
Zeigt die beim Teachen
angefahrene x-Position
des jeweiligen Portals an.
Y-Pos.
Zeigt die beim Teachen
angefahrene y-Position
des jeweiligen Portals an.
Parkposition [mm]
X/Y
Zeigt die x/y-Position der
Parkposition des Portals
an.
Anfahren
Fährt das Portal in die
Parkposition.
Schritt
Für das Verfahren des Portals
kann die gewünschte
Schrittweite in einer bestimmten
Auflösung aktiviert werden.
Mit jeder Betätigung der Schaltfläche wird das aktive Portal um einen
Schritt der ausgewählten Schrittweite in negative y-Richtung verfahren.
Mit jeder Betätigung der Schaltfläche wird das aktive Portal um einen
Schritt der ausgewählten Schrittweite in positive y-Richtung verfahren.
Mit jeder Betätigung der Schaltfläche wird das aktive Portal um einen
Schritt der ausgewählten Schrittweite in negative x-Richtung verfahren.
Mit jeder Betätigung der Schaltfläche wird das aktive Portal um einen
Schritt der ausgewählten Schrittweite in positive x-Richtung verfahren.
LP-Kamera
Schaltet die
Bildschirmanzeige auf die
LP-Kamera um.
Bestücknestposition [mm]
X/Y
Zeigt die beim Teachen ermittelte und die
vorherige x/y-Position (in Klammern) des
Bestücknestes an.
Anfahren
Überprüft die Bestücknestposition. Fährt das
aktive Portal mit der LP-Kamera über die
Bestücknestposition und schaltet zur Überprüfung
die Bildschirmanzeige auf die LP-Kamera um.
Die Bestücknestposition muss im Suchfeld der
Kamera zu sehen sein.
Aufruf der Ansicht für die
LP-Mappingfunktionen.
Aufruf der Ansicht für die
Kalibrierfunktionen des Portals.
Aufruf der Ansicht für die
Achsfunktionen des Portals.
Aufruf der Ansicht für die
Funktionen des Portals.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen der LP-Kamera.
Kalibrierteilposition [mm]
X/Y
Zeigt die bei der Kalibrierung ermittelte und die
vorherige x/y-Position (in Klammern) des
Kalibrierteils an.
Anfahren
Fährt das Portal mit der LP-Kamera über die
Kalibrierteilposition und schaltet zur Überprüfung
die Bildschirmanzeige auf die LP-Kamera um.
Das Kalibrierteil muss im Suchfeld der Kamera
zu sehen sein.
Kalibrieren
Ermittelt die Position des
Kalibrierteilmittelpunktes.
Maschinennullpunkt: Nullpunktkorrektur
[Digit]
X/Y
Zeigt die bei der Kalibrierung ermitteltete und die
vorherige Nullpunktkorrektur (in Klammern) in
x/y-Richtung an.
Anfahren
Fährt das Portal mit der LP-Kamera über die
Messbohrung für den Maschinennullpunkt und
schaltet zur Überprüfung die Bildschirmanzeige
auf die LP-Kamera um. Der Maschinennullpunkt
muss im Suchfeld der Kamera zu sehen sein.
Kalibrieren
Ermittelt die Nullpunktkorrektur der x- und
y-Achse.
