6 SITEST – Übersichtspläne der Bedienobe rf läche Softwareanleitung SITEST Version 101.xx 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE 44 6.2.6 Ein-/Ausgänge 6.2.6.1 Eingänge 6 Bild 1 von 1…
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
43
6.2.5.2 BE-Tisch – Abholposition kalibrieren
6
Bild 1 von 1 Bild 6
Spur 1/120
x
Zeigt den durch Kalibrierung ermittelten und den vorherigen
Positionswert (in Klammern) in x-Richtung an.
y
Zeigt den durch Kalibrierung ermittelten und den vorherigen
Positionswert (in Klammern) in y-Richtung an.
Kalibrieren
Ermittelt die x- und y-Position für die Tischseite mit Spur 1/120.
Anfahren
Fährt die LP-Kamera über die Marke auf Spur 1/120 und
schaltet die Bildschirmanzeige auf die LP-Kamera um.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Kalibrierung der Abholposition
des BE-Tisches.
Aufruf der Ansicht für die BE-
Tisch Funktionen.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
44
6.2.6 Ein-/Ausgänge
6.2.6.1 Eingänge
6
Bild 1 von 1 Bild 6
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Ausgänge.
Aufruf der Ansicht für die
Eingänge.
Port
1-6
Zeigt die Zustände der Funktionen von Port 1-6.
Hex-Zust.
Zeigt den hexadezimalen Zustand der Bits an.
Die Funktion eines jeden in dem ausgewählten Port enthaltenen Bits wird neben dem
Feld "Port" angezeigt. Neben jeder Funktion ist eine LED symbolisch dargestellt,
deren Farbe von grau auf rot wechselt, wenn der Zustand des/der jeweiligen Bits
gelesen wird.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
45

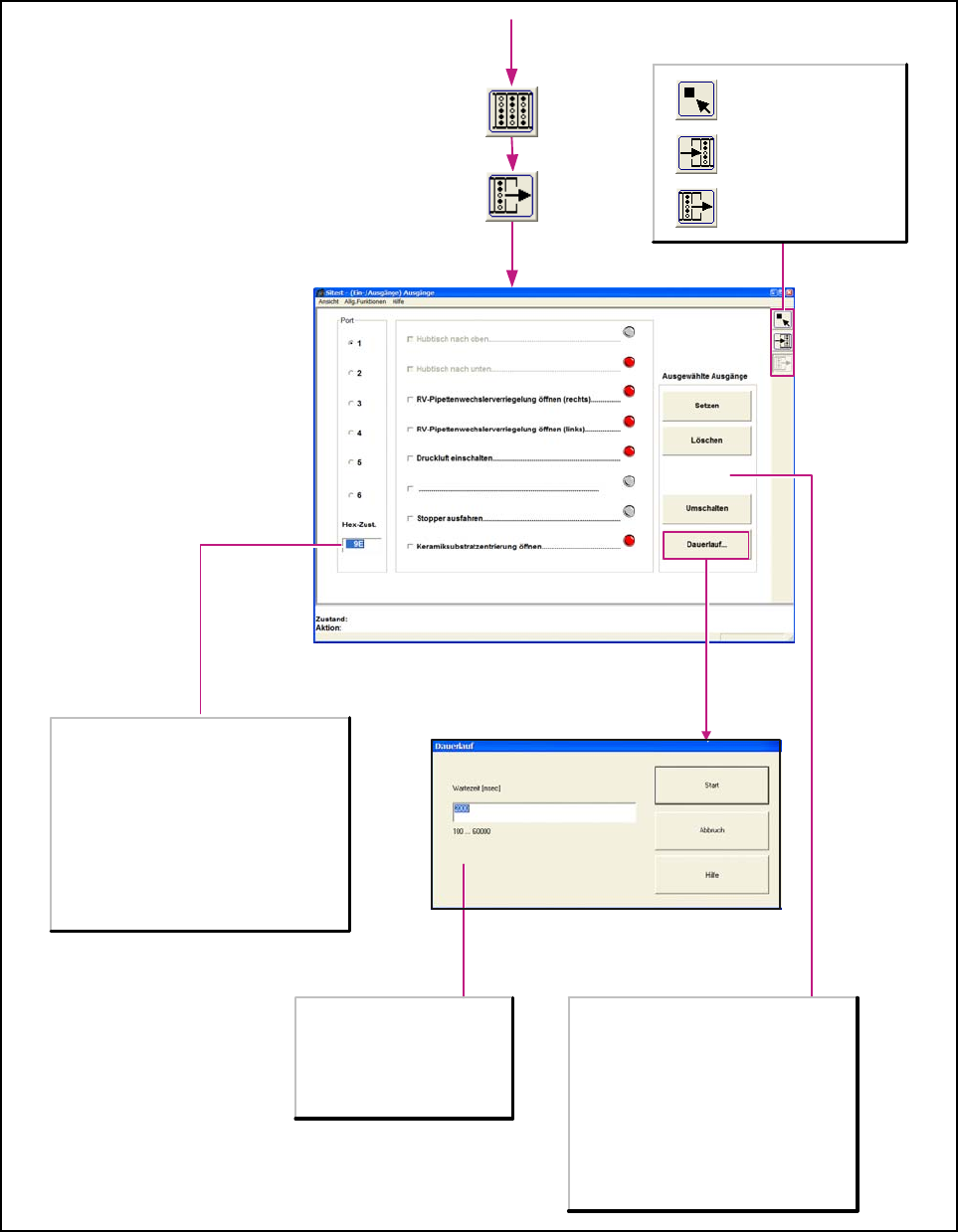

6.2.6.2 Ausgänge
6
Bild 1 von 1 Bild 6
Wartezeit [msec]
Hier wird die Dauer des gesetzten
oder des zurückgesetzten
Zustands der Bits bestimmt. Im
Eingabefeld den gewünschten
Wert innerhalb der angegebenen
Wertegrenzen eingeben.
Port
1-6
Zeigt die Zustände der Funktionen von Port 1-6.
Hex-Zust.
Zeigt den hexadezimalen Zustand der Bits an.
Die Funktion eines jeden in dem ausgewählten
Port enthaltenen Bits wird neben dem Feld "Port"
angezeigt. Neben jeder Funktion ist eine LED
symbolisch dargestellt, deren Farbe von grau auf
rot wechselt, wenn der Zustand des/der
jeweiligen Bits gelesen wird.
Ausgewählte Ausgänge
Hinweis: Um die folgenden Funktionen
aktivieren zu können, muss das entsprechende
Bit zuerst markiert werden.
Setzen
Setzen der ausgewählten Bits.
Löschen
Rücksetzen der ausgewählten Bits.
Umschalten
Setzen und rücksetzen der ausgewählten Bits.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Ausgänge.
Aufruf der Ansicht für die
Eingänge.
