Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste
57
6.4.1.4 IC-Kopf – Mappingfunktionen
6
Bild 1 von 1 Bild 6
Transportspur
Hinweis:
Die Auswahl der Transportspur ist nur bei einem
Doppeltransport möglich.
Beim Einfachtransport wird die rechte Spur angefahren.
rechts
Auswahl der rechten Transportspur.
links
Auswahl der linken Transportspur.
Die Werte x-ind, y-ind, xs[µm], ys[µm],
xd[µm] und yd[µm] beschreiben den Versatz
der Mappingplatte nach dem Mappinglauf.
IC-Mapping
Ausführen
Das aktivierte Portal führt den Mappinglauf durch. Nach
fehlerfreier Beendigung des Mappinglaufs werden die
ermittelten Daten automatisch gespeichert.
Fortsetzen
Setzt das IC-Mapping fort.
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
Schaltet zur Grundansicht zurück.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
58

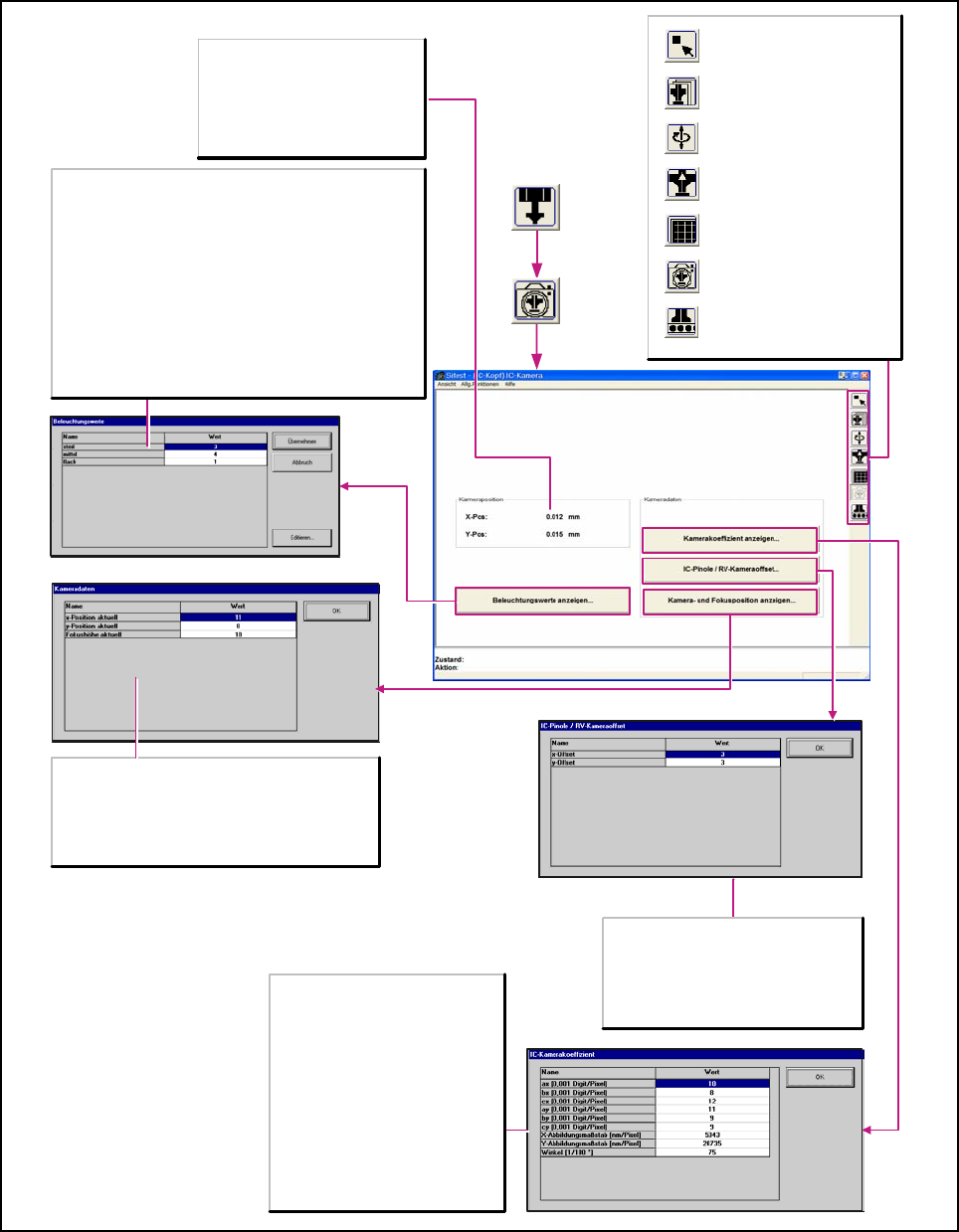

6.4.1.5 IC-Kopf – Funktionen der IC-Kamera
6
Bild 1 von 1 Bild 6
Kameraposition
X-Pos.
Zeigt die bei der Kalibrierung ermittelte
Position der Kamera in x-Richtung an.
Y-Pos.
Zeigt die bei der Kalibrierung ermittelte
Position der Kamera in y-Richtung an.
x/y-Position aktuell
Zeigt die bei der Kalibrierung ermittelte Position der
IC-Kamera in x/y-Richtung an.
Fokushöhe aktuell
Zeigt die aktuelle Position der z-Achse an.
steil
Die Einstellungen der Werte für die steile Beleuchtungsebene sind
für die Beleuchtung von spiegelnden Beinchen, Keramikbauteilen
und hellen Bauelementkörpern geeignet.
mittel
Die Einstellungen der Werte für die mittlere Beleuchtungsebene sind
für die Beleuchtung eines breiten Bauelementspektrums geeignet.
Jedoch sollten die Werte bei Keramikbauteilen, hellen
Bauelementkörpern, µBGAs und Flip-Chips nur mit niedriger
Intensität eingestellt werden.
flach
Die Einstellungen der Werte für die flache Beleuchtungsebene sind
für die Beleuchtung von BGAs, µBGAs, Flip-Chips, J-Lead (PLCC),
Melfs und Bauelementen mit konvexen Anschlüssen geeignet.
x-Offset
Zeigt den ermittelten Wert zwischen IC-Pipette
und RV-Kamera in x-Richtung an.
y-Offset
Zeigt den ermittelten Wert zwischen IC-Pipette
und RV-Kamera in y-Richtung an.
Die Werte ax, bx, cx, ay, by und cy
beschreiben eine homogene
Transformationsmatrix.
Diese Matrix ist die Transformation vom
Maschinenkoordinatensystem [Digit] zur
Kamera [Pixel].
X/Y-Abbildungsmaßstab [nm/Pixel]
Zeigt die Berechnung der µx/yµ Werte.
Sie sind die Abmessungen der Pixel in
[nm], die sich auf die Maschinenachse
beziehen.
Winkel [1/100*]
Zeigt die Verdrehung der Kamera zum
Maschinenkoordinatensystem an.
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
Schaltet zur Grundansicht zurück.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste
59

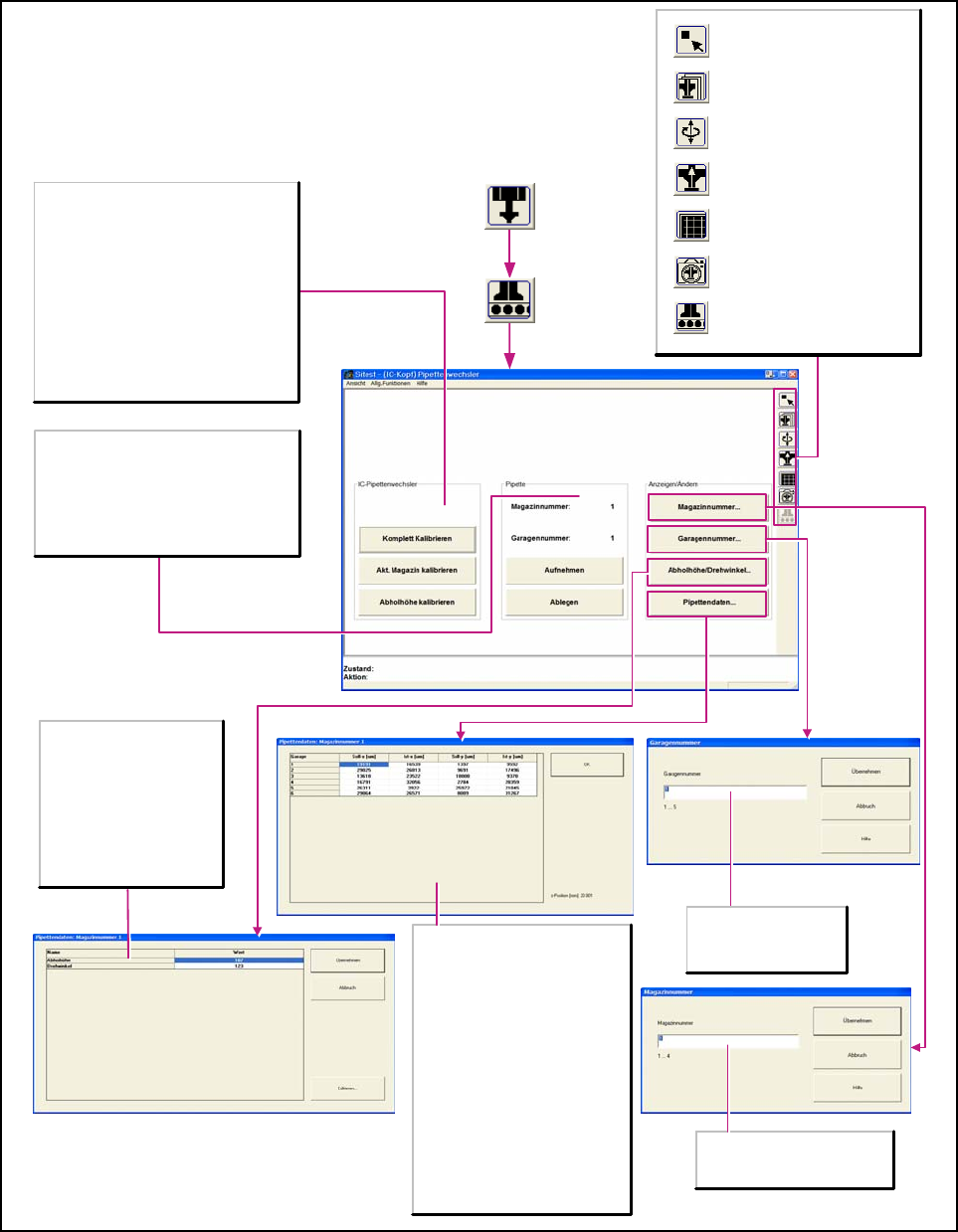

6.4.1.6 IC-Kopf – Pipettenwechslerfunktionen
6
Bild 1 von 1 Bild 6
Magazinnummer
Im Eingabefeld das gewünschte
Magazin eingeben.
IC-Pipettenwechsler
Komplett kalibrieren
Die LP-Kamera fährt über die
Positionsmarken der Magazine und vermisst
deren x- und y-Positionen.
Akt. Magazin kalibrieren
Die LP-Kamera fährt über die
Positionsmarken des ausgewählten Magazins
und vermisst die x- und y-Positionen.
Abholhöhe kalibrieren
Ermittelt die aktuelle z-Höhe der Pipette im
Magazin und bestimmt somit die Abholhöhe
der Pipetten für das ausgewählte Magazin.
Pipette
Aufnehmen
Nimmt die Pipette aus der gewählten Garage
des ausgewählten Magazins auf.
Ablegen
Setzt die Pipette in die gewählte Garage des
ausgewählten Magazins ab.
Garagennummer
Im Eingabefeld die
gewünschte
Pipettengarage eingeben.
Abholhöhe
Zeigt die Höhe an, die beim
Kalibrieren der Abholhöhe
ermittelt wurde und mit welcher
die Pipette aus der
Pipettengarage abgeholt wird.
Drehwinkel
Der Drehwinkel muss für jedes
Magazin den gleichen Wert
anzeigen.
Garage
Zeigt die Nummer der Garage an.
Soll-x [µm]
Zeigt die vorgegebenen x-Positionen
des ausgewählten Magazins an.
Ist-x [µm]
Zeigt die nach dem Kalibrieren
ermittelten x-Positionen des
ausgewählten Magazins an.
Soll-y [µm]
Zeigt die vorgegebenen y-Positionen
des ausgewählten Magazins an.
Ist-y [µm]
Zeigt die nach dem Kalibrieren
ermittelten y-Positionen des
ausgewählten Magazins an.
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
Schaltet zur Grundansicht zurück.
