6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
36
6.2.3.4 Revolverkopf – Funktionen im Bestück- und Abholkreis
6
Bild 1 von 1 Bild 6
Stern takten
Mit dieser Funktion kann der Stern
getaktet werden. Durch Anklicken
der Schaltfläche wird jeweils um ein
Segment weiter getaktet. Die
Positionen der einzelnen Segmente
werden grafisch am Bildschirm
angezeigt.
Segment
Gibt die Nummer des Segmentes an.
offen [mbar]
Zeigt den durch den Vakuumtest
ermittelten Wert bei offenem Ventil am
Bestück- und Abholkreis in mbar an.
geschlossen [mbar]
Zeigt den durch den Vakuumtest
ermittelten Wert bei geschlossenem Ventil
am Bestück- und Abholkreis in mbar an.
Bestück- und Abholkreis
Vakuum
Ein/Aus
Schaltet das Vakuum im Bestückkreis bzw. Abholkreis ein/
aus.
Blasluft
Ein/Aus
Schaltet die Blasluft im Bestückkreis bzw. Abholkreis ein/aus.
Schrittmotor initialisieren
Fährt den Schrittmotor in eine definierte Referenzposition. Die
Ventilstößelstellung steht danach auf Blasluft.
Vakuum testen
Testet das Vakuum für die Pipette, die im Bestück- und
Abholkreis getaktet ist, und zeigt die bei offenem und
geschlossenem Ventil gemessenen Werte oberhalb der
Schaltfläche an.
Vakuum messen
Überprüft den kompletten Wert des Vakuums für den
gesamten Kreis. Der gemessene Wert wird oberhalb der
Schaltfläche angezeigt.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Bestück- und Abholkreis.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Halte- und Abwurfkreis.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
37
6.2.3.5 Revolverkopf – Mappingfunktionen
6
Bild 1 von 1 Bild 6
Die Werte x-ind, y-ind, xs[µm], ys[µm],
xd[µm] und yd[µm] beschreiben den
Versatz der Mappingplatte nach dem
Mappinglauf.
RV-Mapping gewähltes Portal
Ausführen
Führt den Mappinglauf mit dem ausgewählten Portal auf der
gewählten Transportspur durch und speichert nach
fehlerfreier Beendigung des Mappinglaufs die ermittelten
Daten automatisch.
Fortsetzen
Setzt das RV-Mapping fort.
RV-Mapping beide Portale (nur bei SIPLACE CS)
Ausführen
Führt den Mappinglauf mit beiden Portalen auf der
gewählten Transportspur durch und speichert nach
fehlerfreier Beendigung des Mappinglaufs die ermittelten
Daten automatisch.
Transportspur
Hinweis:
Die Auswahl der Transportspur ist nur bei
einem Doppeltransport möglich.
Beim Einfachtransport wird die rechte Spur
angefahren.
rechts
Auswahl der rechten Transportspur.
links
Auswahl der linken Transportspur.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Bestück- und Abholkreis.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Halte- und Abwurfkreis.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
38

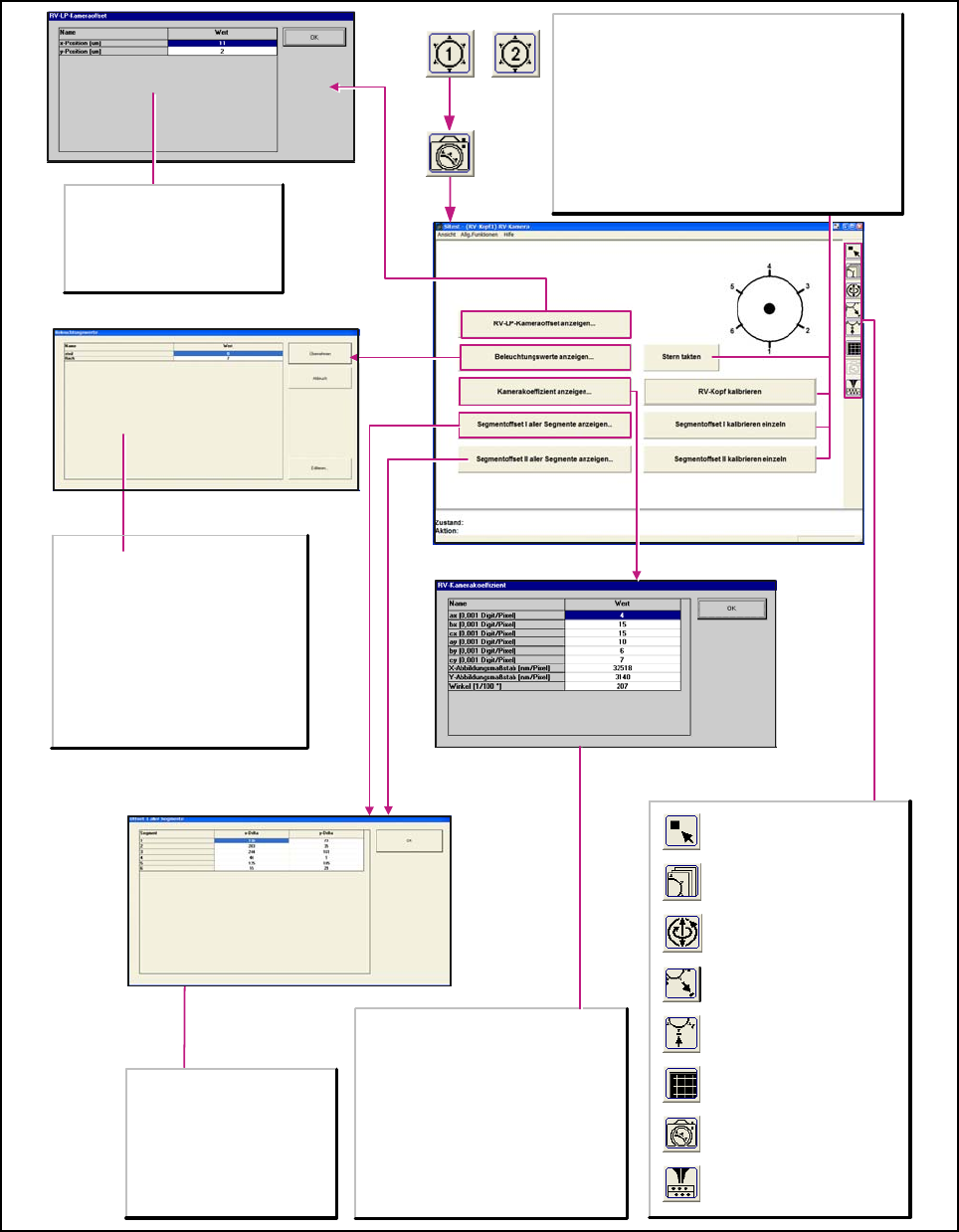

6.2.3.6 Revolverkopf – Funktionen der RV-Kamera
6
Bild 1 von 1 Bild 6
Stern takten
Mit dieser Funktion kann der Stern getaktet werden. Durch
Anklicken der Schaltfläche wird jeweils um ein Segment weiter
getaktet. Die Positionen der einzelnen Segmente werden
grafisch am Bildschirm angezeigt.
RV-Kopf kalibrieren
Ermittelt die Kalibrierfaktoren der RV-Kamera, Segmentoffset I
(oben) und Segmentoffset II (unten).
Segmentoffset I/II kalibrieren einzeln
Ermittelt den Abstand des Mittelpunktes der RV-Kamera zur
Drehachse von dem aktuellen Segment.
Die Werte ax, bx, cx, ay, by und cy beschreiben
eine homogene Transformationsmatrix.
Diese Matrix ist die Transformation vom
Maschinenkoordinatensystem [Digit] zur Kamera
[Pixel].
X/Y-Abbildungsmaßstab [nm/Pixel]
Zeigt die Berechnung der x/yµ Werte. Sie sind
die Abmessungen der Pixel in [nm], die sich auf
die Maschinenachse beziehen.
Winkel [1/100*]
Zeigt die Verdrehung der Kamera zum
Maschinenkoordinatensystem an.
steil
Die Einstellungen der Werte für die steile
Beleuchtungsebene sind für die Beleuchtung
von spiegelnden Beinchen, Keramikbauteilen
und hellen Bauelementkörpern geeignet.
flach
Die Einstellungen der Werte für die flache
Beleuchtungsebene sind für die Beleuchtung
von BGAs, µBGAs, Flip-Chips, J-Lead
(PLCC), Melfs und Bauelementen mit
konvexen Anschlüssen geeignet.
x-Position [µm]
Zeigt den Wert zwischen RV- und
LP-Kamera in x-Richtung in µm an.
y-Position [µm]
Zeigt den Wert zwischen RV- und
LP-Kamera in y-Richtung in µm an.
Segment
Zeigt die Nummer der Segmente an.
x-Delta
Zeigt den Wert zwischen Stern und
Segment in x-Richtung an.
y-Delta
Zeigt den Wert zwischen Stern und
Segment in y-Richtung an.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Bestück- und Abholkreis.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Halte- und Abwurfkreis.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
