6 SITEST – Übersichtspläne der Bedienobe rf läche Softwareanleitung SITEST Version 101.xx 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE 28 6.2.2.4 Port al – Mappingfunktionen 6 Bild 1 von 1 …

100%1 / 74
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
27
6.2.2.3 Portal – Kalibrierfunktionen
6
Bild 1 von 1 Bild 6
6
X-Pos.
Zeigt die beim Teachen
angefahrene x-Position
des jeweiligen Portals an.
Y-Pos.
Zeigt die beim Teachen
angefahrene y-Position
des jeweiligen Portals an.
Parkposition [mm]
X/Y
Zeigt die x/y-Position der
Parkposition des Portals
an.
Anfahren
Fährt das Portal in die
Parkposition.
Schritt
Für das Verfahren des Portals
kann die gewünschte
Schrittweite in einer bestimmten
Auflösung aktiviert werden.
Mit jeder Betätigung der Schaltfläche wird das aktive Portal um einen
Schritt der ausgewählten Schrittweite in negative y-Richtung verfahren.
Mit jeder Betätigung der Schaltfläche wird das aktive Portal um einen
Schritt der ausgewählten Schrittweite in positive y-Richtung verfahren.
Mit jeder Betätigung der Schaltfläche wird das aktive Portal um einen
Schritt der ausgewählten Schrittweite in negative x-Richtung verfahren.
Mit jeder Betätigung der Schaltfläche wird das aktive Portal um einen
Schritt der ausgewählten Schrittweite in positive x-Richtung verfahren.
LP-Kamera
Schaltet die
Bildschirmanzeige auf die
LP-Kamera um.
Bestücknestposition [mm]
X/Y
Zeigt die beim Teachen ermittelte und die
vorherige x/y-Position (in Klammern) des
Bestücknestes an.
Anfahren
Überprüft die Bestücknestposition. Fährt das
aktive Portal mit der LP-Kamera über die
Bestücknestposition und schaltet zur Überprüfung
die Bildschirmanzeige auf die LP-Kamera um.
Die Bestücknestposition muss im Suchfeld der
Kamera zu sehen sein.
Aufruf der Ansicht für die
LP-Mappingfunktionen.
Aufruf der Ansicht für die
Kalibrierfunktionen des Portals.
Aufruf der Ansicht für die
Achsfunktionen des Portals.
Aufruf der Ansicht für die
Funktionen des Portals.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen der LP-Kamera.
Kalibrierteilposition [mm]
X/Y
Zeigt die bei der Kalibrierung ermittelte und die
vorherige x/y-Position (in Klammern) des
Kalibrierteils an.
Anfahren
Fährt das Portal mit der LP-Kamera über die
Kalibrierteilposition und schaltet zur Überprüfung
die Bildschirmanzeige auf die LP-Kamera um.
Das Kalibrierteil muss im Suchfeld der Kamera
zu sehen sein.
Kalibrieren
Ermittelt die Position des
Kalibrierteilmittelpunktes.
Maschinennullpunkt: Nullpunktkorrektur
[Digit]
X/Y
Zeigt die bei der Kalibrierung ermitteltete und die
vorherige Nullpunktkorrektur (in Klammern) in
x/y-Richtung an.
Anfahren
Fährt das Portal mit der LP-Kamera über die
Messbohrung für den Maschinennullpunkt und
schaltet zur Überprüfung die Bildschirmanzeige
auf die LP-Kamera um. Der Maschinennullpunkt
muss im Suchfeld der Kamera zu sehen sein.
Kalibrieren
Ermittelt die Nullpunktkorrektur der x- und
y-Achse.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
28

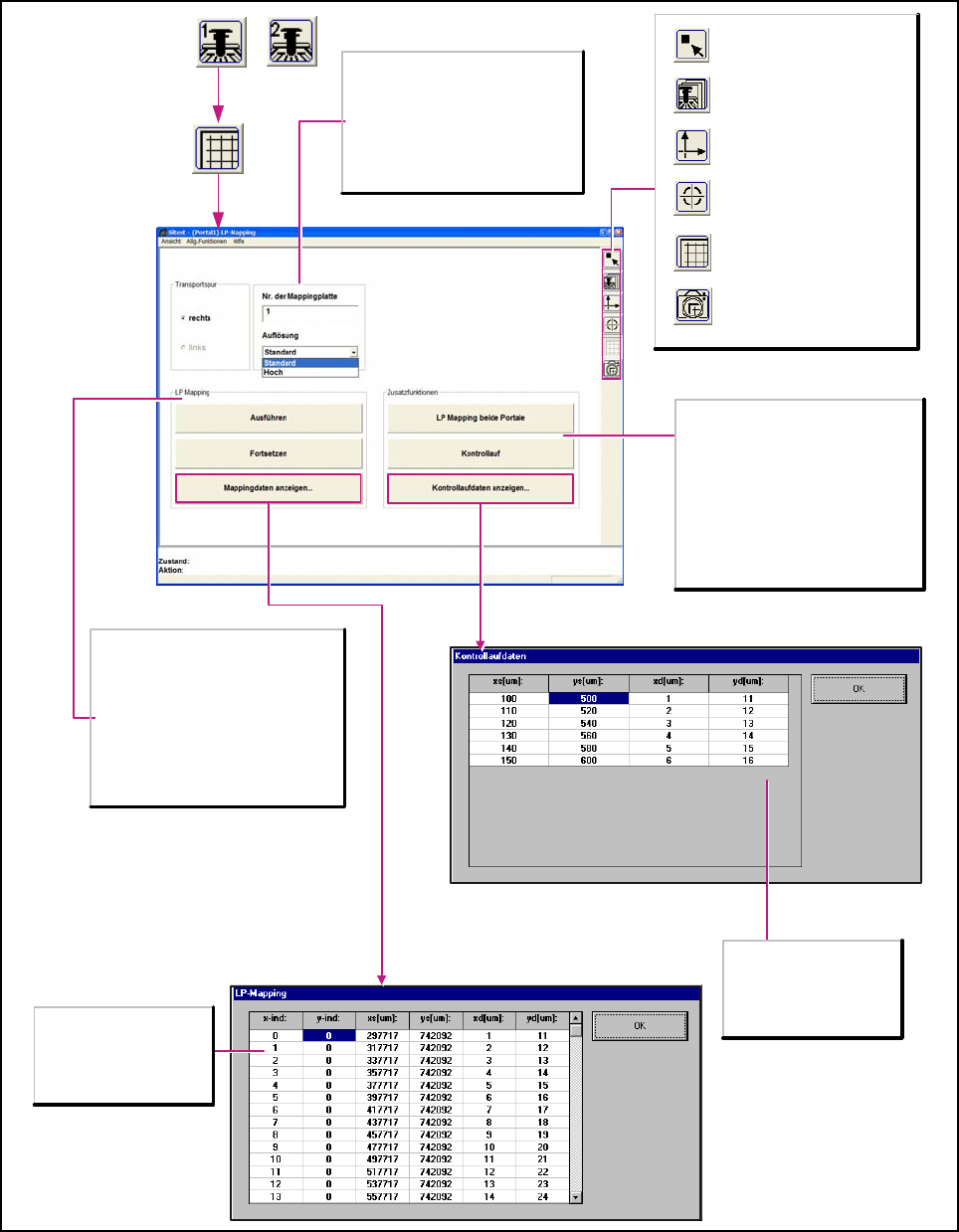

6.2.2.4 Portal – Mappingfunktionen
6
Bild 1 von 1 Bild 6
6
Die Werte x-ind, y-ind,
xs[µm], ys[µm], xd[µm] und
yd[µm] beschreiben den
Versatz der Mappingplatte
nach dem Mappinglauf.
Die Werte xs[µm], ys[µm],
xd[µm] und yd[µm]
beschreiben die bei der
Mappingkontrolle
berechneten Sollpositionen.
Zusatzfunktionen
LP Mapping beide Portale
(Nur für SIPLACE CS)
Führt den Mappinglauf mit beiden Portalen
auf der gewählten Transportspur durch
und speichert nach fehlerfreier
Beendigung des Mappinglaufs die
ermittelten Daten automatisch.
Kontrollauf
Fährt die Mappingpositionen zur Kontrolle
an.
LP-Mapping
Ausführen
Das aktive Portal startet den Mappinglauf
auf der ausgewählten Transportspur und
speichert nach fehlerfreier Beendigung
des Mappinglaufs die ermittelten Daten
automatisch.
Fortsetzen
Das aktive Portal setzt den Mappinglauf
auf der ausgewählten Transportspur fort.
Nr. der Mappingplatte
Eingabe und Anzeige der aktuellen
Nummer der Mappingplatte.
Auflösung
Ändert die Auflösung, mit welcher die
Daten beim Mappinglauf ermittelt werden:
- standard
- hoch
Aufruf der Ansicht für die
LP-Mappingfunktionen.
Aufruf der Ansicht für die
Kalibrierfunktionen des Portals.
Aufruf der Ansicht für die
Achsfunktionen des Portals.
Aufruf der Ansicht für die
Funktionen des Portals.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen der LP-Kamera.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
29

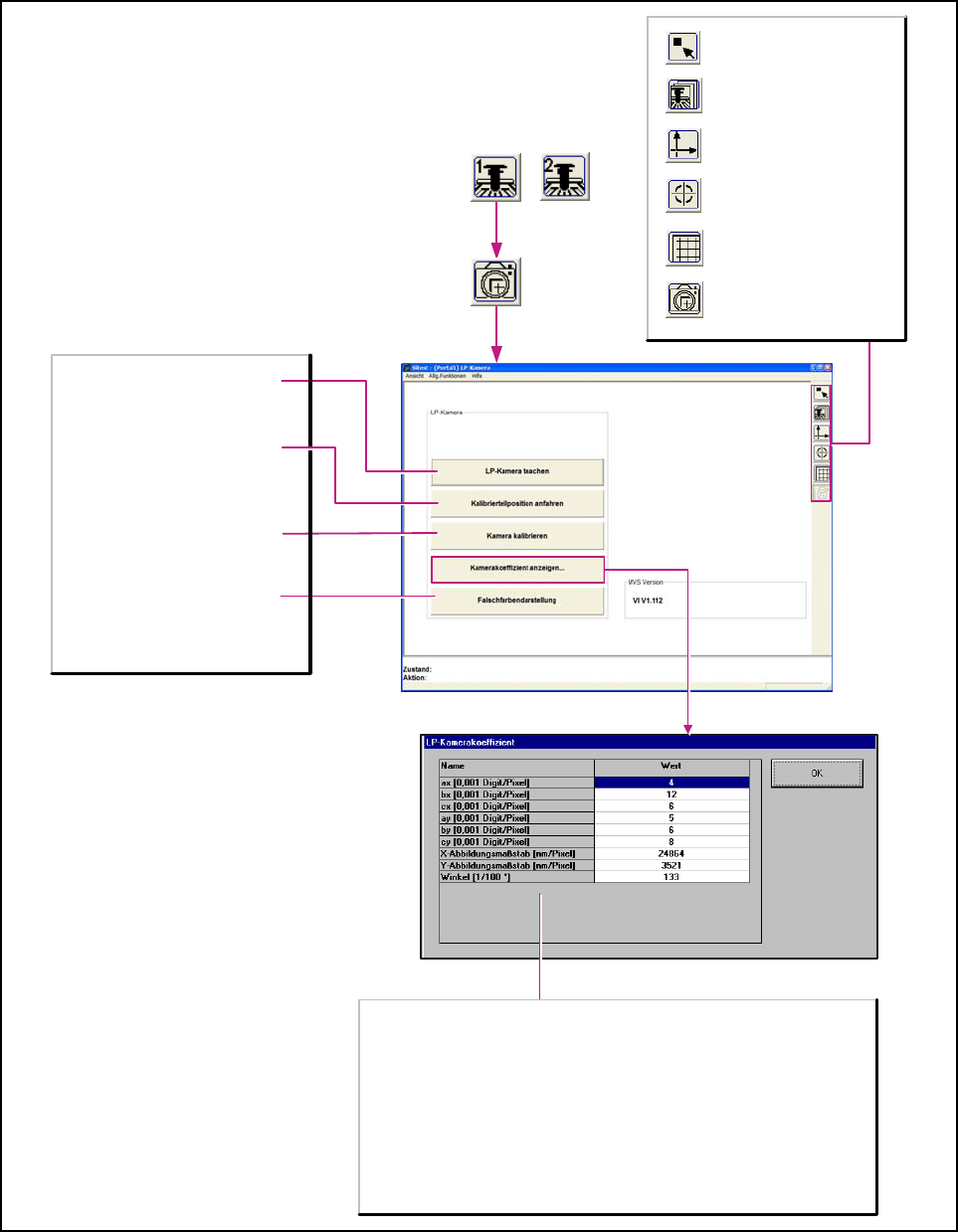

6.2.2.5 Portal – Funktionen der LP-Kamera
6
Bild 1 von 1 Bild 6
6
Die Werte ax, bx, cx, ay, by und cy beschreiben eine homogene Transformationsmatrix.
Diese Matrix ist die Transformation vom Maschinenkoordinatensystem [Digit] zur Kamera
[Pixel].
X-Abbildungsmaßstab [nm/Pixel]
Zeigt die Berechnung der xµ Werte. Sie sind die Abmessungen der Pixel in [nm], die sich auf
die Maschinenachse beziehen.
Y-Abbildungsmaßstab [nm/Pixel]
Zeigt die Berechnung der xµ Werte. Sie sind die Abmessungen der Pixel in [nm], die sich auf
die Maschinenachse beziehen.
Winkel [1/100*]
Zeigt die Verdrehung der Kamera zum Maschinenkoordinatensystem an.
LP-Kamera teachen...
Öffnet das Dialogfenster LP-Kamera
teachen und zeigt die aktuelle Position des
Portals an, die zuletzt angefahren wurde.
Kalibrierteilposition anfahren
Fährt das aktive Portal mit der LP-Kamera
über die Kalibrierteilposition und schaltet
die Bildschirmanzeige auf die LP-Kamera
um.
Kamera kalibrieren
Ermittelt den Abbildungsmaßstab (nm/Pixel)
und den Kamerawinkel.
Falschfarbendarstellung >
Schaltet die Bildschirmanzeige auf die
LP-Kamera um, um das Resultat
eventueller Beleuchtungsänderungen zu
sehen.
Aufruf der Ansicht für die
LP-Mappingfunktionen.
Aufruf der Ansicht für die
Kalibrierfunktionen des Portals.
Aufruf der Ansicht für die
Achsfunktionen des Portals.
Aufruf der Ansicht für die
Funktionen des Portals.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen der LP-Kamera.
