6 SITEST – Übersichtspläne der Bedienobe rf läche Softwareanleitung SITEST Version 101.xx 6.3 SIPLACE CS – Menüzeile Ausgabe 05/03 DE 50 6.3.4 Menü: Hilfe 6 Bild 1 von 1 Bild 6 Zeigt die aktuellen Versionsinform ationen.…
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.3 SIPLACE CS – Menüzeile
49
6.3.3.1 Maschinenkonfiguration SIPLACE CS
6
Bild 1 von 1 Bild 6
Zeigt die aktuelle
Maschinenkonfiguration
an und kann bei Bedarf
geändert werden.
Transportmodus
- normale Leiterplatte (bis 460 mm)
- lange Leiterplatte (bis 508 mm)
feste Transportseite
- links
- rechts
Keramiksubstratzentrierung
- keine
- mechanische Substratzentrierung
- Schräglichtbeleuchtung
- mechanisch und
Schräglichtbeleuchtung
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.3 SIPLACE CS – Menüzeile Ausgabe 05/03 DE
50
6.3.4 Menü: Hilfe
6
Bild 1 von 1 Bild 6
Zeigt die aktuellen
Versionsinformationen.
Beschreibung der Kommandos,
die im jeweils aktuellen Fenster
ausgeführt werden können.
Aufruf der kontextsensitiven Hilfe
durch Drücken von <Alt> <F1>.
Öffnet das Inhaltsverzeichnis
der Online-Hilfe.
Anzeige von Informationen zu den
Komponenten der Subsysteme mit den
dazugehörigen Versionsbezeichnungen.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste
51

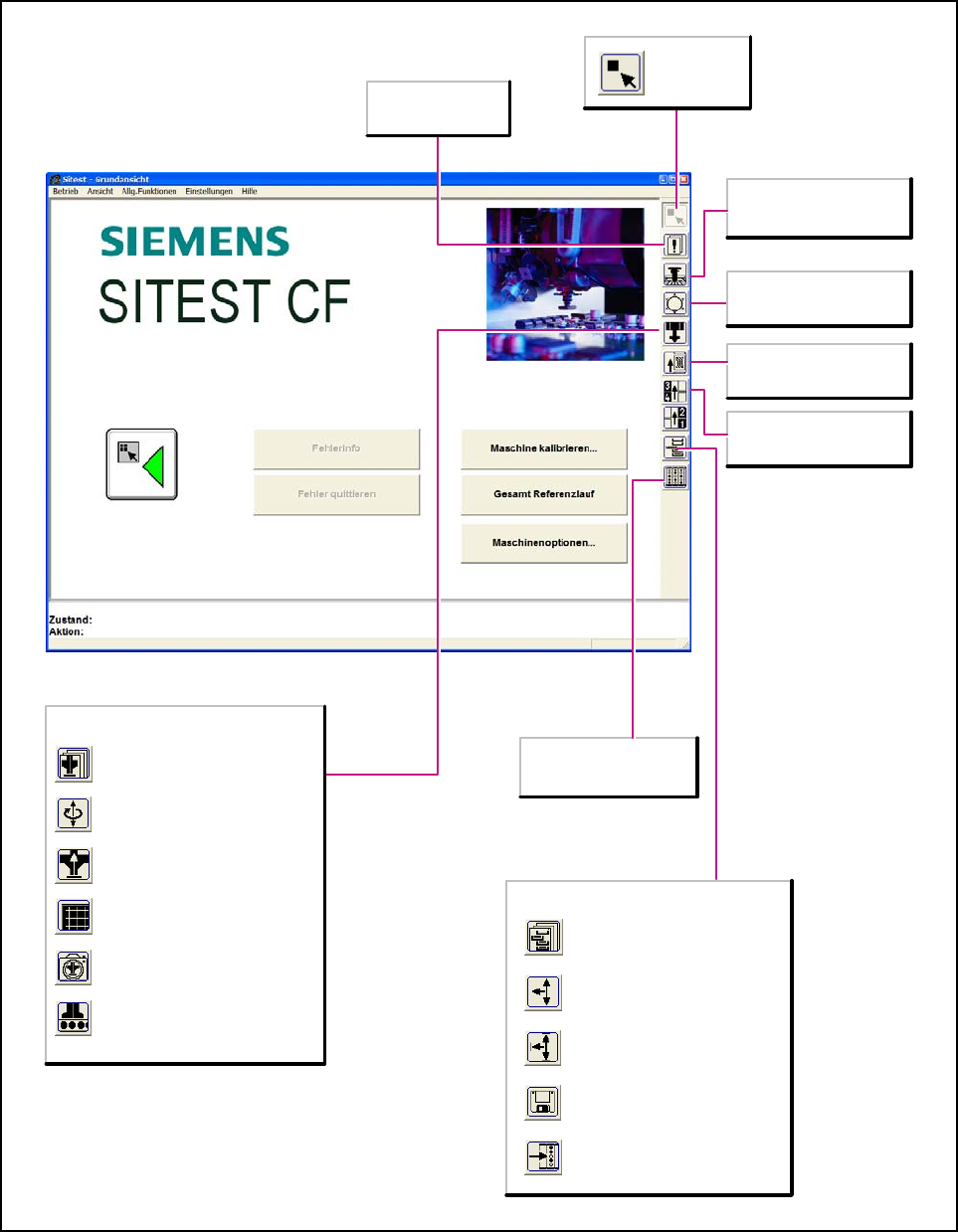

6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste
6
Bild 1 von 1 Bild 6
Schaltet zur
Grundansicht
zurück.
Fehler wie bei
SIPLACE CS
Portal wie bei
SIPLACE CS
Revolverkopf wie
bei SIPLACE CS
LP-Transport wie
bei SIPLACE CS
BE-Tische wie bei
SIPLACE CS
Ein-/Ausgänge wie
bei SIPLACE CS
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
IC-Kopf
Wafflepack-Wechsler
Aufruf der Ansicht für die
Funktionen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Achsfunktionen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Einstellungen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Funktionen der Maschinendaten
des Wafflepack-Wechslers.
Aufruf der Ansicht für die
Eingänge des Wafflepack-
Wechslers.
