Softwareanleitung SITEST Version 101.xx 6 SI TEST – Übersichtspl äne der Bedienoberfläche Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeut ung der Symbole in der Symbolleiste 45 6.2.6.2 Ausgä nge 6 Bild 1 von 1 Bild 6 Wartezeit …
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
44
6.2.6 Ein-/Ausgänge
6.2.6.1 Eingänge
6
Bild 1 von 1 Bild 6
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Ausgänge.
Aufruf der Ansicht für die
Eingänge.
Port
1-6
Zeigt die Zustände der Funktionen von Port 1-6.
Hex-Zust.
Zeigt den hexadezimalen Zustand der Bits an.
Die Funktion eines jeden in dem ausgewählten Port enthaltenen Bits wird neben dem
Feld "Port" angezeigt. Neben jeder Funktion ist eine LED symbolisch dargestellt,
deren Farbe von grau auf rot wechselt, wenn der Zustand des/der jeweiligen Bits
gelesen wird.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
45
6.2.6.2 Ausgänge
6
Bild 1 von 1 Bild 6
Wartezeit [msec]
Hier wird die Dauer des gesetzten
oder des zurückgesetzten
Zustands der Bits bestimmt. Im
Eingabefeld den gewünschten
Wert innerhalb der angegebenen
Wertegrenzen eingeben.
Port
1-6
Zeigt die Zustände der Funktionen von Port 1-6.
Hex-Zust.
Zeigt den hexadezimalen Zustand der Bits an.
Die Funktion eines jeden in dem ausgewählten
Port enthaltenen Bits wird neben dem Feld "Port"
angezeigt. Neben jeder Funktion ist eine LED
symbolisch dargestellt, deren Farbe von grau auf
rot wechselt, wenn der Zustand des/der
jeweiligen Bits gelesen wird.
Ausgewählte Ausgänge
Hinweis: Um die folgenden Funktionen
aktivieren zu können, muss das entsprechende
Bit zuerst markiert werden.
Setzen
Setzen der ausgewählten Bits.
Löschen
Rücksetzen der ausgewählten Bits.
Umschalten
Setzen und rücksetzen der ausgewählten Bits.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Ausgänge.
Aufruf der Ansicht für die
Eingänge.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.3 SIPLACE CS – Menüzeile Ausgabe 05/03 DE
46

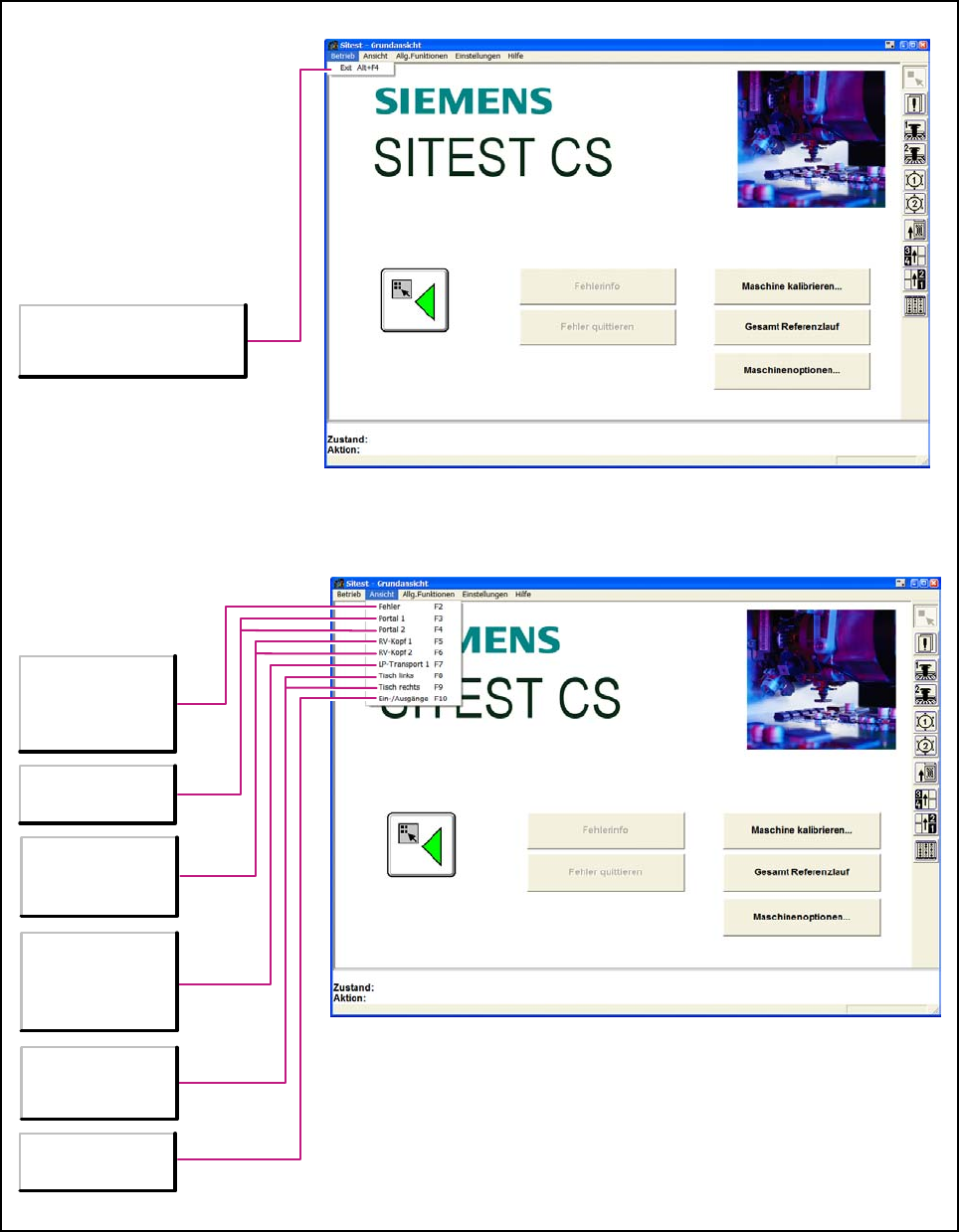

6.3 SIPLACE CS – Menüzeile
6.3.1 Menü: Betrieb und Ansicht
6
Bild 1 von 1 Bild 6
F2
Zeigt die Liste der
Fehlermeldungen -
eingeteilt in
Fehlerklassen.
Exit
Abbruch der Bearbeitung und
Verlassen des Testprogrammes
SITEST.
F3/F4
Aufruf der
Portalfunktionen
F5/F6
Aufruf der
Revolverkopf-
Funktionen
F7
Aufruf der
Transportfunktionen
für den
Leiterplattentransport
F8/F9
Aufruf der Funktionen
für den BE-Tisch
F10
Zeigt die Hardware-
Ein- und Ausgänge.
